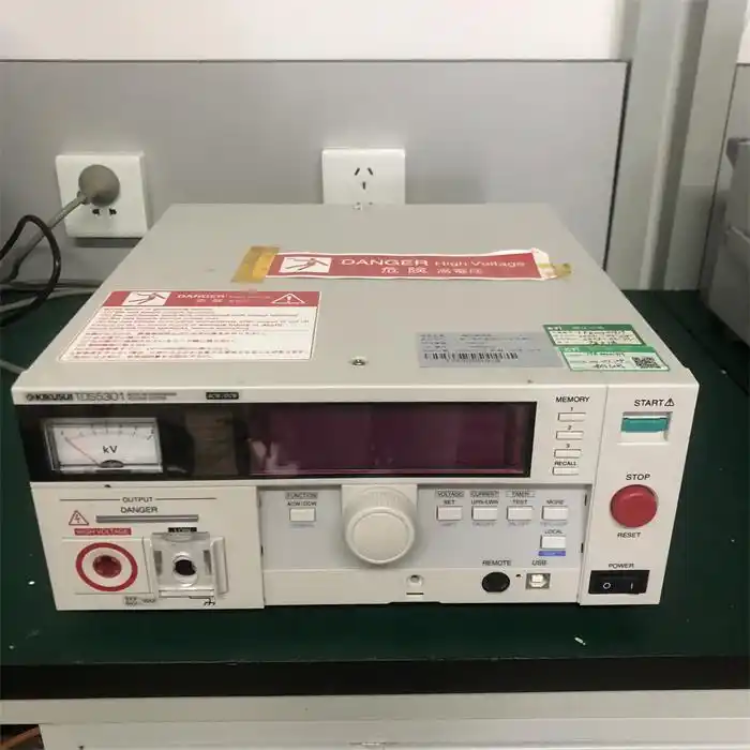

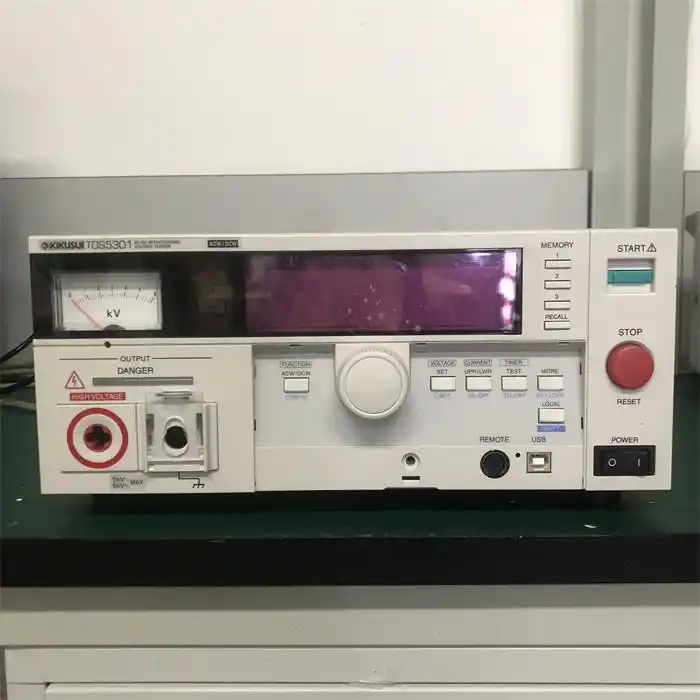

KIKUSUI菊水TOS5301耐壓絕緣電阻測試儀
KIKUSUI菊水TOS5301耐壓絕緣電阻測試儀，菊水TOS5300系列是對電器產品必須進行安全確保4項測試中的耐電壓測試，絕緣阻抗測試的測試儀器。輸出為5kV/100mA（AC），6kV/10mA（DC），基于在IEC，EN，UL，VDE，JIS等各國安全規定或電器產品安全法的要求之上，可對電子器械，電子部品進行耐電壓/絕緣阻抗測試。還有，采用了研發的開關放大器，使測試電壓的安定性更高。因為不受AC輸入端電壓和頻率變化的影響，可保持安定的輸出電壓，所以在電源環境不安定的區域也可進行安定，安心的測試。 裝備有充實的對應各式各樣用戶要求的機能。這是一款基于操作性·實用性·安全性·低為一體，高的新機種。
TOS5301是菊水TOS5300系列耐電壓絕緣阻抗測試儀。
實現高穩定輸出的PWM放大器方式5kV／100mA(500VA）的交流耐電壓測試
6kV／***大輸出50W的直流耐電壓測試儀(TOS5301）
25V～1000V(7擋位）、500V以上，***大達5.00GO的絕緣電阻測試
±1.5%。f reading的高精度測量(電壓表500V以上、電流表1mA以上時）上升時間／下降時間控制鍵盤鎖定＆操作部保護搭載USB連接口
型號：TOS5301 TOS5302
顯示 VFD：256 x 64 dots＋4 STATUS顯示
環境
設置場所
室內、海拔2000 m以下
規格***范圍溫度I濕度
5 C～35℃I 20 % RH～80 % RH（無凝露）
動作范圍溫度I濕度
0 C～40℃I 20 % RH～80 % RH（無凝露）
保存范圍溫度I濕度
－20 C～70℃I 90 % RH以下（無凝露）
電源
公稱電壓范圍（許容電壓范圍）
100 Vac～240 Vac（90 Vac～250 Vac）
消耗功率
無負載時（READY）
100 VA以下
額定負載時
800 VA
容許頻率范圍
47 Hz～63 Hz
絕緣電阻（ACLINE -機殼之間）
30 MΩ以上（500 Vdc）
耐電壓（ACLINE -機殼之間）
1390 Vac、2秒鐘時間、20 mA以下
接地連續性
25 Aac I 0.1Ω以下
安全性*1
符合以下的指令及規格的要求事項
低電壓指令2006/95/EC、EN61010－1 Class I Pollution degree 2
電磁符合性（MC）*1、* 2
符合以下的指令及規格的要求事項
EMC指令2004/108I/EC、EN61326-1、EN61000-3-2、EN61000-3-3
［適用條件］連接到本產品的電纜及電線全部使用3 m以下的產品使用高電壓測試導線TL31－TΩS，未在測試儀以外放電的狀態
外形尺寸（寸）320（330）W×132（150）H×350（420）D mm
重量：約14 k
工作時間的縮短:
生產性的提高
可設定從0.1s開始的測試時間。
高安定性
搭載新開發的高效率PWM開關放大器
不受AC電源的變動影響，可輸出安定的高電壓。可安心地在電源變動較大的地區使用，進行高信賴性的測試。（輸入電壓變動率±0.3%）
可以對施加電壓進行時間控制:
搭載輸出電壓的上升時間/下降時間的控制
對應規格測試，以及防止對被測物產生不佳影響
輕量緊湊:
提高工作效率
重量約15Kg，比以前的產品輕40%
※TOS5300和TOS8870A的比較
