斯坦福 DG535
數字延遲發生器

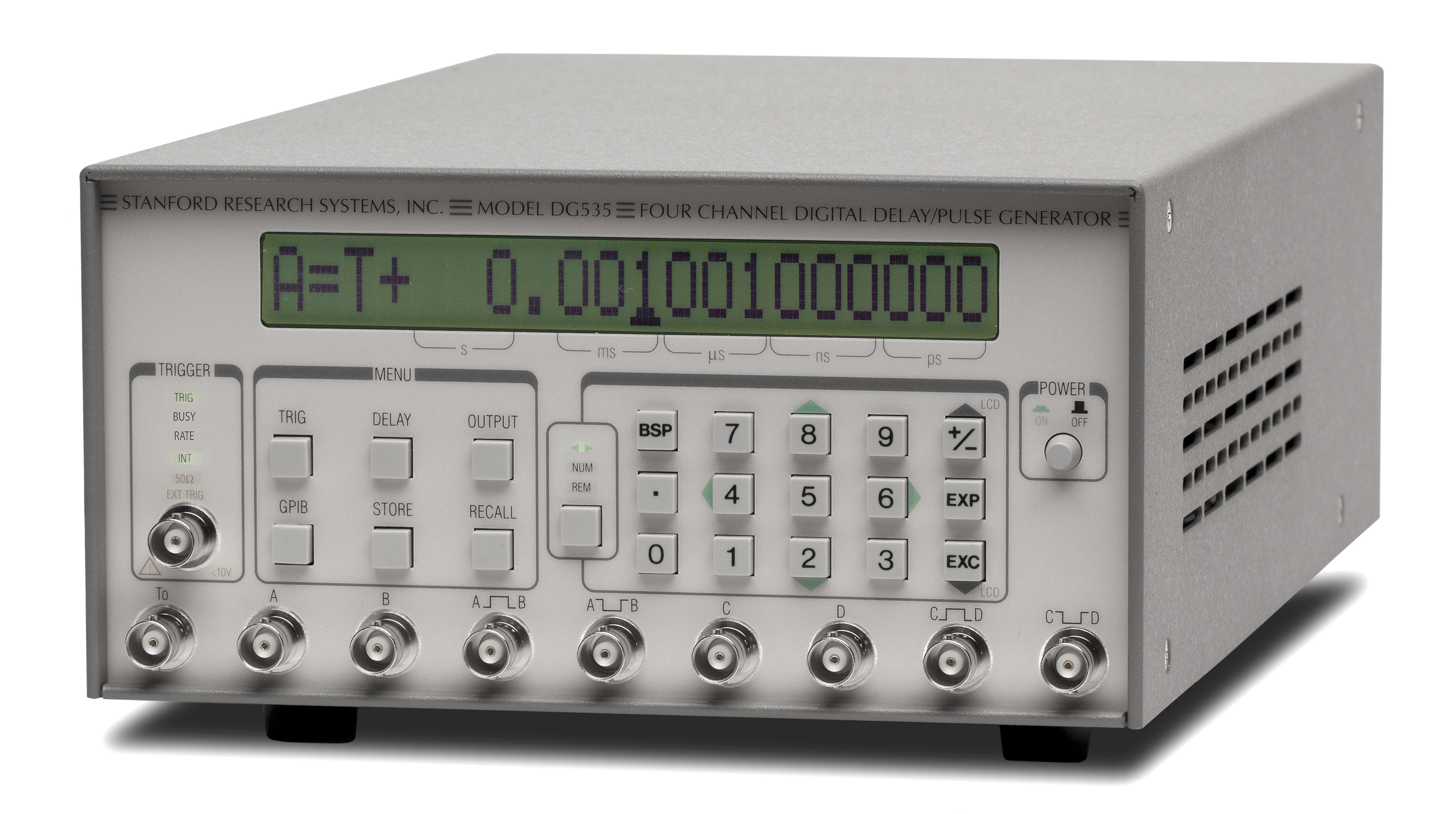

DG535 — 低抖動延遲發生器
四個延遲通道
兩個脈沖通道
5 ps 延遲分辨率
小于 100 ps rms 抖動
可調幅度和偏移
延遲長達 1000 秒
可選 ±32 V 輸出
標準 GPIB 接口
概述

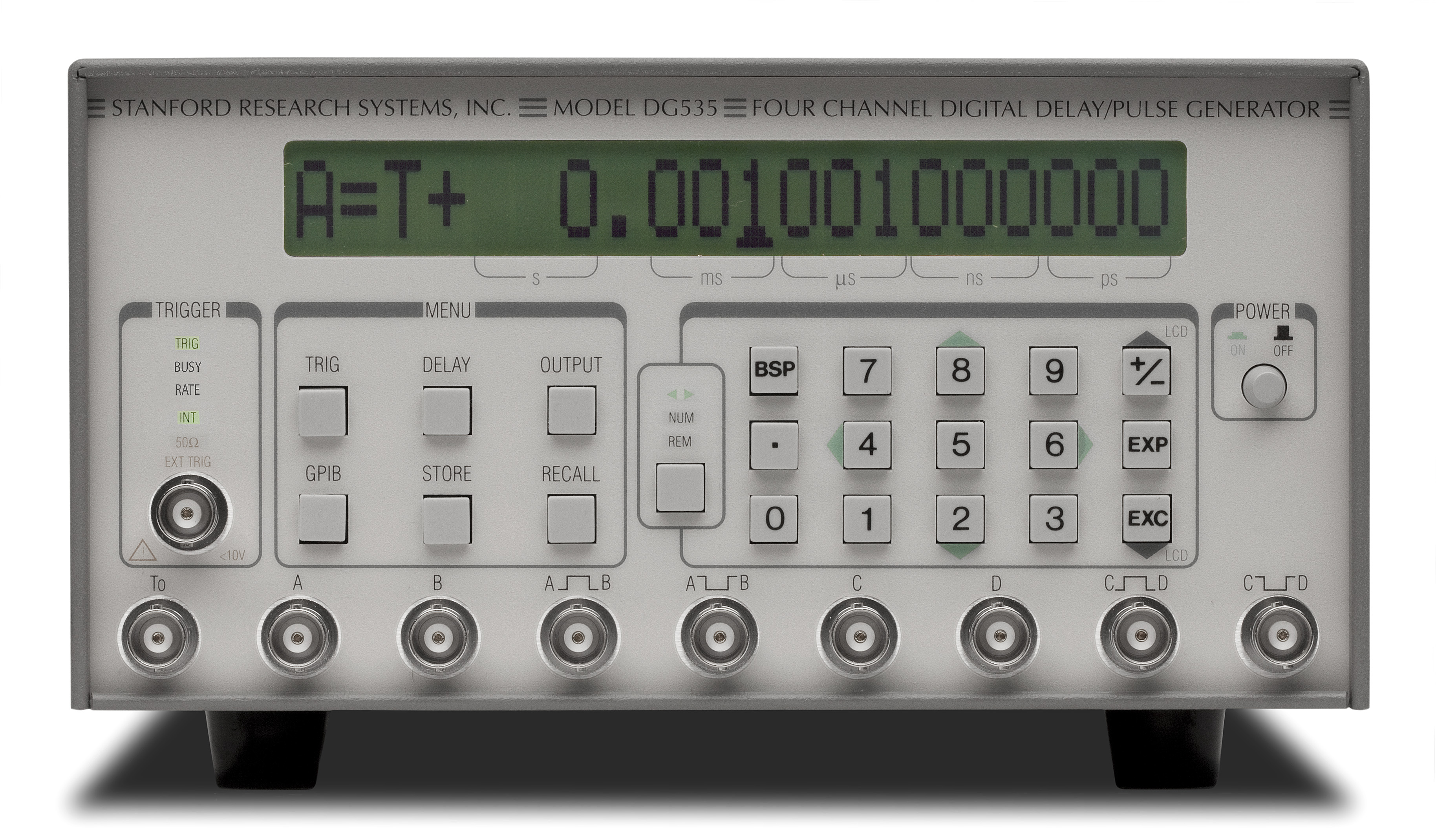

DG535 數字延遲和脈沖發生器提供 4 個精確定時的邏輯轉換或 2 個獨立的脈沖輸出。所有通道的延遲分辨率為 5 ps，通道間抖動通常為 50 ps。前面板 BNC 輸出為 50 Ω 或高阻抗負載提供 TTL、ECL、NIM 或可變電平（-3 至 +4 V）脈沖。高精度、低抖動和寬延遲范圍使 DG535 成為激光計時系統、自動測試和精密脈沖應用的理想選擇。
DG535 數字延遲發生器
DG535 數字延遲和脈沖發生器提供 4 個精確定時的邏輯轉換或 2 個獨立的脈沖輸出。所有通道的延遲分辨率為 5 ps，通道間抖動通常為 50 ps。前面板 BNC 輸出為 50 Ω 或高阻抗負載提供 TTL、ECL、NIM 或可變電平（-3 至 +4 V）脈沖。高精度、低抖動和寬延遲范圍使 DG535 成為激光計時系統、自動測試和精密脈沖應用的理想選擇。
Delay Outputs（延遲輸出）
有四個延遲輸出通道：A、B、C 和 D。這些輸出的邏輯轉換可以從內部或外部觸發器延遲長達 1000 秒，增量為 5 ps。T0 脈沖標志著 timing cycle 的開始，由 trigger 信號生成。外部觸發器和 T0 脈沖之間的插入延遲約為 85 ns。
每個通道的延遲都可以 “鏈接” 到 T0 或任何其他延遲通道。例如，您可以將四個通道的延遲指定為：
A = T0 + 0.00125000
B = A + 0.00000005
C = T0 + 0.10000000
D = C + 0.00100000
在這種情況下，當 A delay 發生變化時，B output 將隨之移動。例如，當 A 和 B 指定一個脈沖并且您希望脈沖寬度在脈沖延遲發生變化時保持恒定時，這很有用。無論 delay 如何指定，每個 delay 輸出都將保持置位狀態，直到所有 delay 超時后的 800 ns。然后 delays 將變?yōu)?unasserted，并且 unit 將準備好開始新的計時周期。
脈沖輸出
除了四個延遲輸出外，還有四個脈沖輸出通道：AB、-AB、CD 和 -CD。AB 脈沖的前沿與 A 或 B 的前沿重合，AB 的后緣與 B 或 A 的較晚的前沿重合。例如，在前面的示例中，AB 輸出處將出現一個 50 ns 的脈沖，CD 處將出現一個 1 ms 的脈沖。以這種方式可以產生短至 4 ns （FWHM） 的脈沖。互補輸出（-AB 和 -CD）提供具有相同時序和反轉幅度的脈沖。
輸出幅度控制
每個延遲和脈沖輸出都有一個獨立可調的偏移和幅度，可以在 -3 V 和 4 V 之間設置，分辨率為 10 mV。每個輸出的最大轉換限制為 4 V。此外，您還可以為每個輸出單獨選擇 50 Ω 或高阻抗終端。也可以選擇與標準邏輯系列相對應的預設電平。TTL、NIM 和 ECL 級別都可以通過按一下鍵來選擇。
觸發
DG535 可在 1 mHz 至 1 MHz 范圍內內部觸發，頻率分辨率為 4 位。還支持外部、單觸發和突發模式觸發。對于電源控制應用，DG535 可以同步到交流線路?？蛇x的觸發抑制輸入允許您啟用或禁用 TTL 輸入信號的觸發。
±32 V 輸出

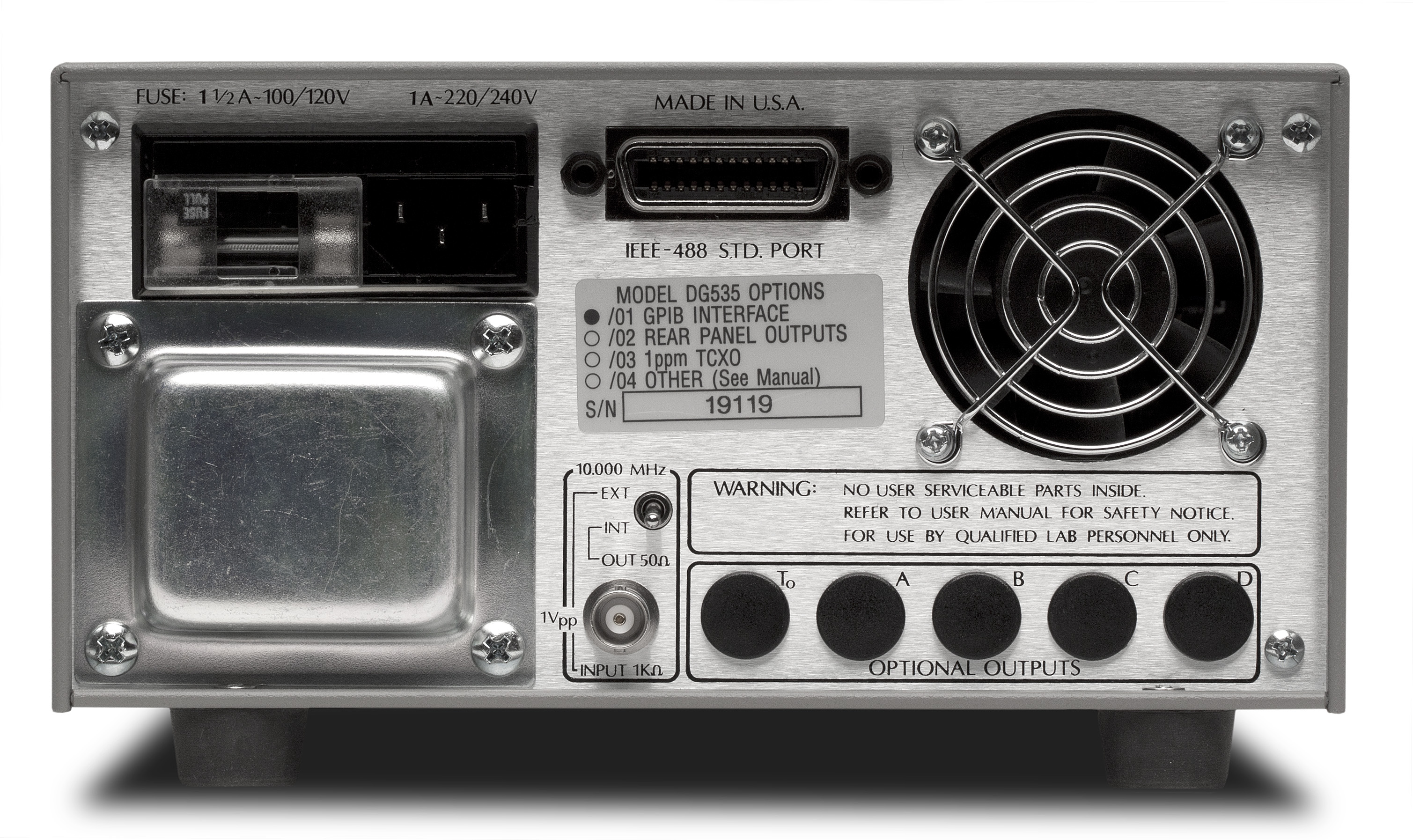

對于需要更高電壓的應用，可提供后面板高壓 （±32 V） 選項。此選項提供 5 個后面板 BNC，在前面板 T0、A、B、C 和 D 輸出的轉換時間內輸出 1 μs 脈沖。高壓選項不會影響前面板輸出的功能或時序。后面板輸出的幅度約為相應前面板輸出的 8×，輸出設計為驅動 50 Ω負載。由于這些輸出只能驅動 0.8 mA 的平均電流，因此對電纜電容進行充電和放電可能是使用它們時要考慮的最重要的電流限制因素（假設為高阻抗負載）。在這種情況下，平均電流為：I = 2Vtf/Z，其中 V 是脈沖步長，t 是電纜的時間長度（RG-58 為每米 5 ns），f 是脈沖重復率，Z 是電纜的特性阻抗（RG-50 為 58 Ω）。
內部或外部時基
內部和外部參考都可以用作 DG535 的時基。內部時基可以是標準的 25 ppm 晶體振蕩器時基，也可以是可選的 1 ppm 溫度補償晶體振蕩器 （TCXO）。內部時基在后面板 BNC 上以 1 Vpp 方波的形式提供。此輸出能夠驅動 50 Ω負載，并可用于為其他延遲發生器提供主時基。任何幅度為 1 Vpp 的外部 10.0 MHz 參考信號也可用作外部時基。
快速上升和下降時間模塊
快速上升和下降時間模塊
外部直插式模塊可用于將 DG535 輸出的上升或下降時間縮短至 100 ps。這些模塊使用階躍恢復二極管來加快上升時間（選項 SRD1）或下降時間（選項 O4B）。偏置三通（選項 O4C）允許這些模塊與可選的后面板輸出一起使用，以產生高達 15 V 的步長。對于小于 2.0 V 的步進幅度，應將快速轉換時間單元直接連接到 DG535 的前面板。
