斯坦福 FS730
分配放大器
FS730 & FS735 — CMOS 邏輯分配放大器
帶滯后的高輸入阻抗
大電流輸出
快速過渡時間
插入延遲小
低通道間時序偏移
概述
FS730/3 系列分配放大器用于分配 CMOS 電平邏輯脈沖。每個放大器都有 1 個輸入和 7 個輸出，均在 BNC 連接器上。所有輸入和輸出均為邏輯電平。
FS730 & FS735 CMOS 分配放大器
FS730/3 系列分配放大器用于分配 CMOS 電平邏輯脈沖。每個放大器都有 1 個輸入和 7 個輸出，均在 BNC 連接器上。所有輸入和輸出均為邏輯電平。
施密特觸發器輸入的開關閾值為 +1.3 VDC，磁滯為 0.35 V。輸入阻抗為 1 kΩ。
小的反射瑕疵
每個輸出都有一個 50 Ω 源阻抗，邏輯電平為 0 VDC 和 5.0 VDC。50 Ω源阻抗將在驅動未端接線路時反向終止反射脈沖。高阻抗負載將被驅動至 5 V，50 Ω負載將被驅動至 2.5 VDC。所有輸出均由單獨的驅動器驅動，以提供高隔離度。輸出具有快速轉換時間和非常低的過沖。每個輸出的極性可以通過設備內部的跳線進行配置：安裝極性跳線會反轉相應的輸出。出廠時，輸出為非反相。
該裝置有兩個 LED 指示燈。“電源”LED 指示燈表示設備有交流電源。“信號”LED 將在輸入端看到的每個上升沿或下降沿閃爍 100 毫秒。
配置

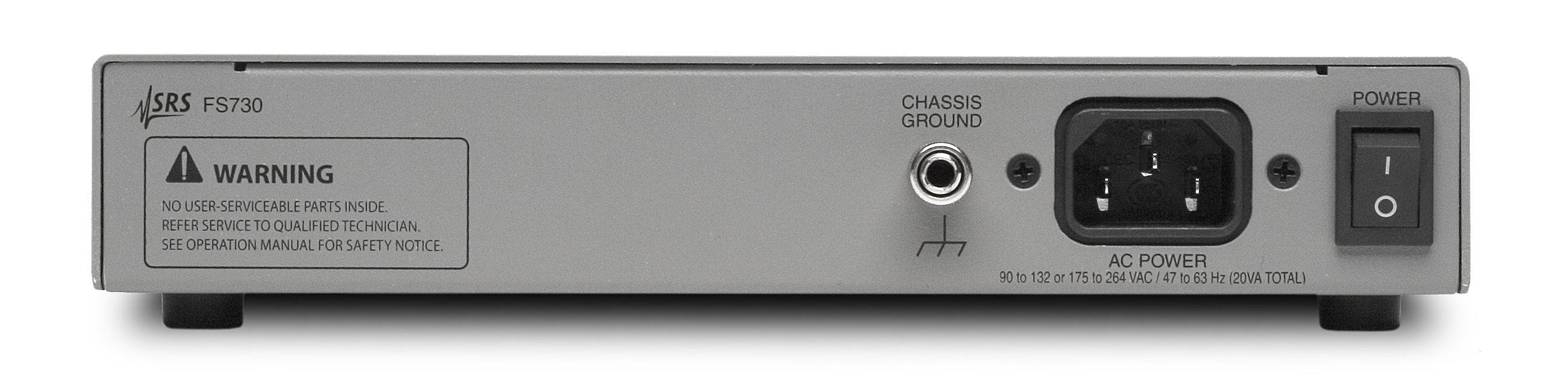

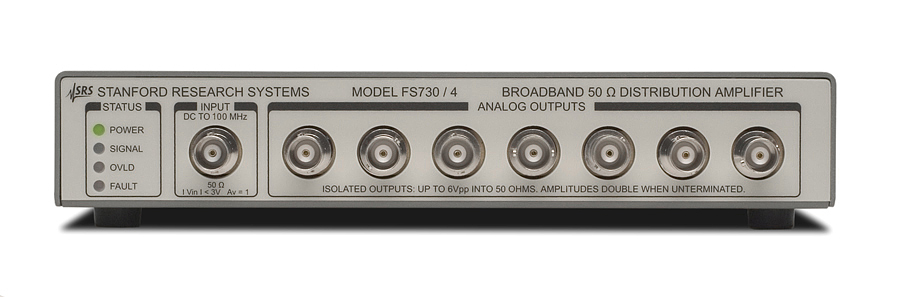

FS73x 系列產品可配置為上圖所示的半寬 1U 臺式儀器 （FS730），或下圖所示的全寬 1U、19 英寸機架式外殼 （FS735）。
FS730/3 型號在前面板上提供 7 個輸出 BNC 連接器，并可通過可選機架安裝在機架上
FS735/3/3 型號在后面板上提供 14 個輸出 BNC 連接器，前面板上帶有狀態指示燈。有幾種類型的分配放大器可供選擇，如下所示。FS735 機箱內可以組合使用不同類型的設備。
選項 1 — 10 MHz 分配放大器
選項 2 — 5 MHz 分配放大器
選項 3 — CMOS 邏輯分配放大器
選項 4 — 寬帶 50 Ω 分配放大器
選項 5 — 寬帶 75 Ω 分配放大器
