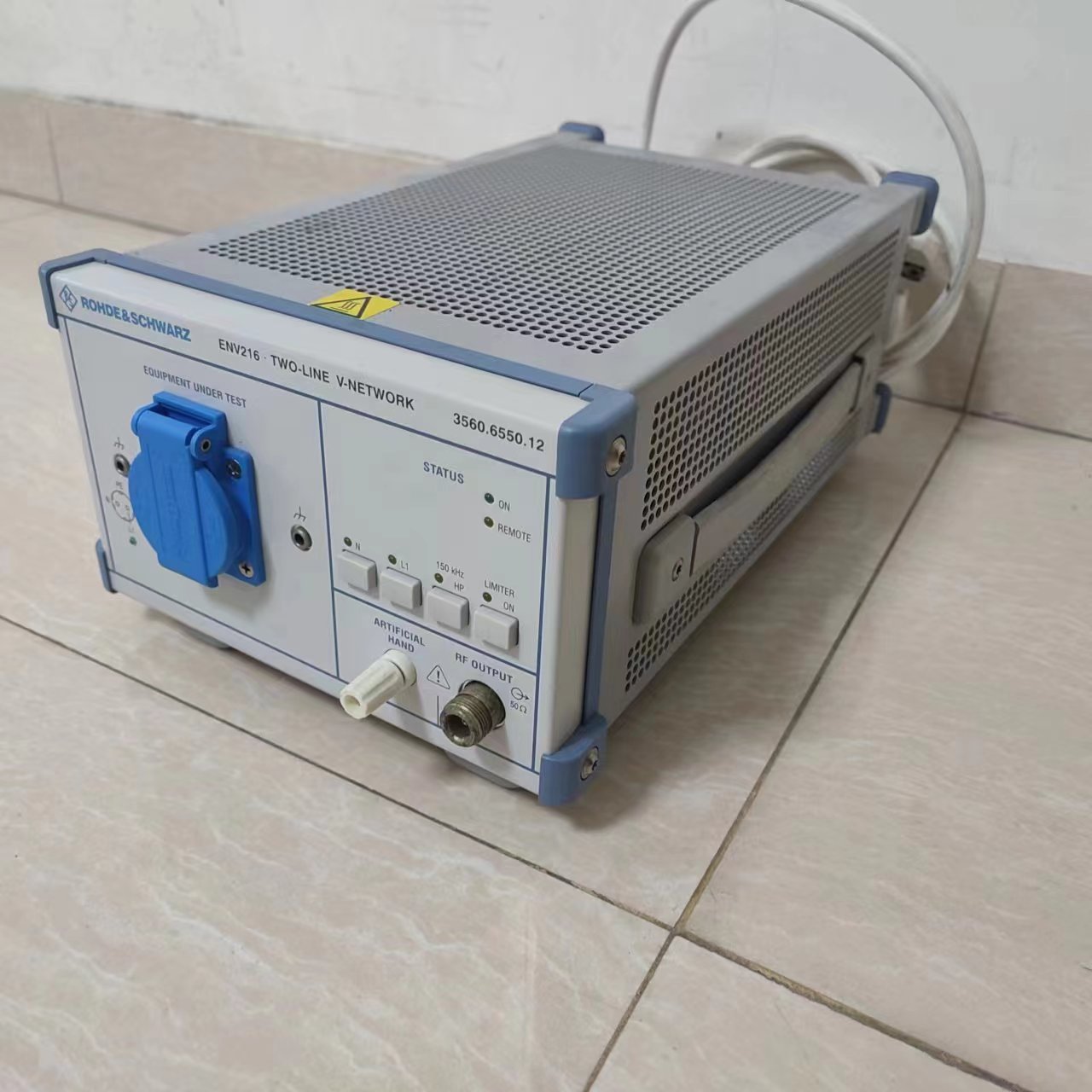

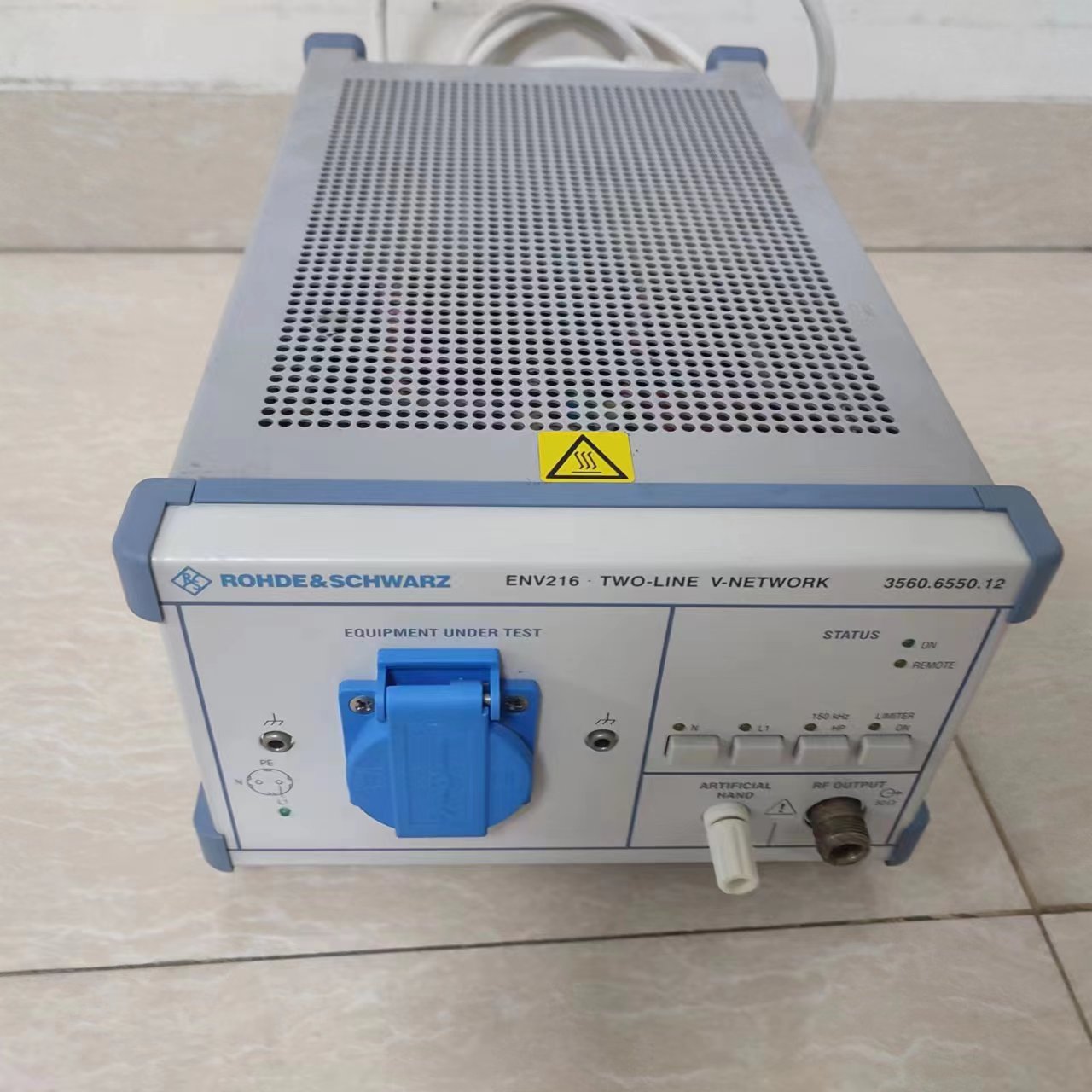

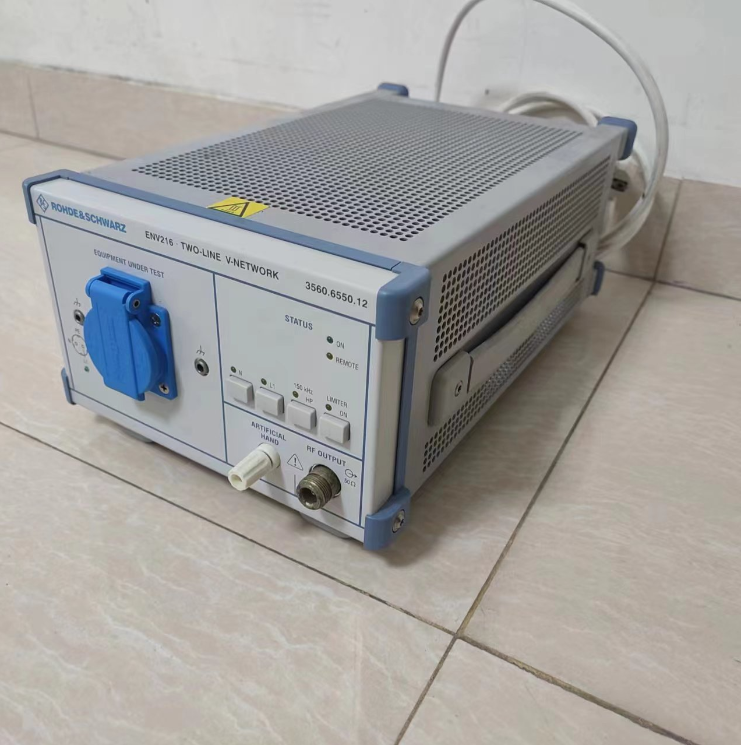

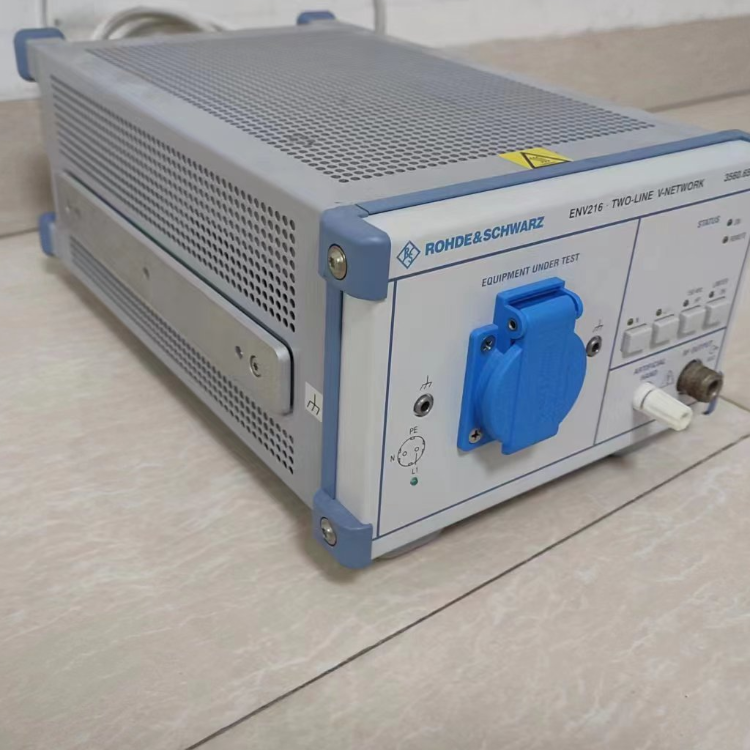

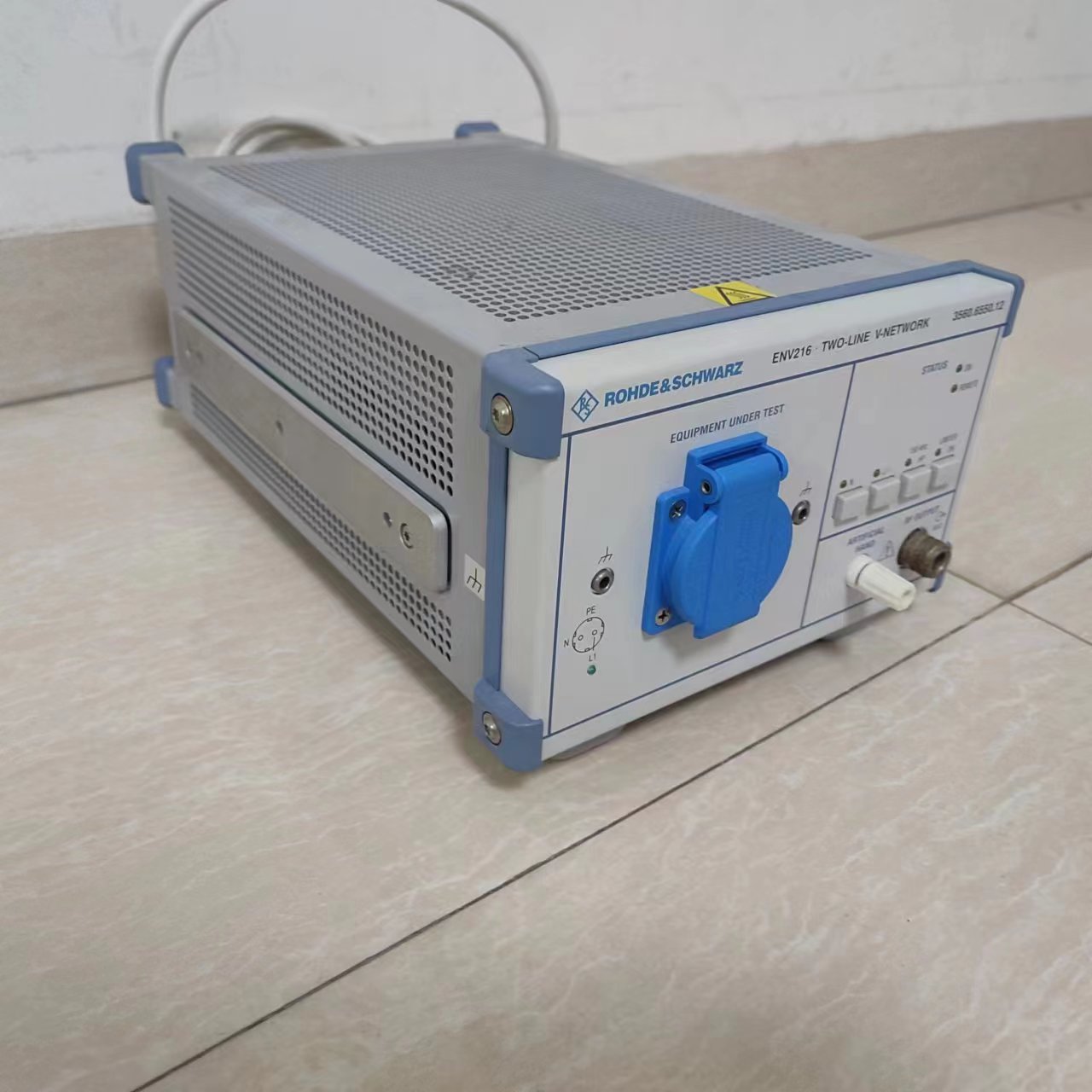

羅德與施瓦茨ENV216人工電源網絡 二線制V網絡


主要特點

9 kHz 至 30 MHz 的頻率范圍

它的主要作用是在測量受試設備（EUT）的傳導騷擾時，為電源提供穩定的高頻阻抗，并隔離來自電網的干擾。簡單來說，它是進行傳導發射（Conducted Emission）測試的標準前置設備，是EMC實驗室的必備儀器。

核心概覽
設備類型： 人工電源網絡 (LISN / AMN)

遵循標準： CISPR 16-1-2 (針對無線電騷擾和抗擾度測量設備和測量方法)

核心功能：

提供穩定阻抗： 在射頻（RF）范圍內，為受試設備（EUT）的電源端提供一個標準化的、穩定的（50Ω // 50μH）阻抗。這是確保不同實驗室測試結果具有可比性和重復性的關鍵。

隔離背景噪聲： 阻止來自電網側（供電網絡）的射頻干擾噪聲進入測量系統，確保測量到的騷擾信號全部來自于受試設備（EUT）本身。

提供測量端口： 為測量接收機或頻譜分析儀提供一個“干凈”的、僅包含EUT騷擾信號的測量點。

主要特性和優勢

1. 符合主要EMC標準
ENV216 的設計嚴格遵循 CISPR 16-1-2 標準，這意味著使用它進行的測試數據可以被廣泛認可，適用于：

CISPR 32： 多媒體設備

CISPR 35： 家用電器

CISPR 14： 工科醫設備（ISM）
2. 雙通道設計
一個ENV216單元集成了兩個獨立的LISN電路，可以同時測試相線（L）和中線（N）。

這使得測試 setup 更加緊湊和高效，無需使用兩個獨立的單通道LISN。

3. 電氣參數
頻率范圍： 9 kHz - 30 MHz，覆蓋了傳導騷擾測試的全部要求范圍。

阻抗： 在射頻輸出端提供 50Ω 阻抗給測量設備；在電源端提供標準化的 50Ω // 50μH 阻抗給EUT。

額定電流： 通常為 16 A（具體需看型號后綴），適用于大多數消費類電子、IT設備和家電的測試。

額定電壓： 250 VAC，適用于標準單相供電設備。
