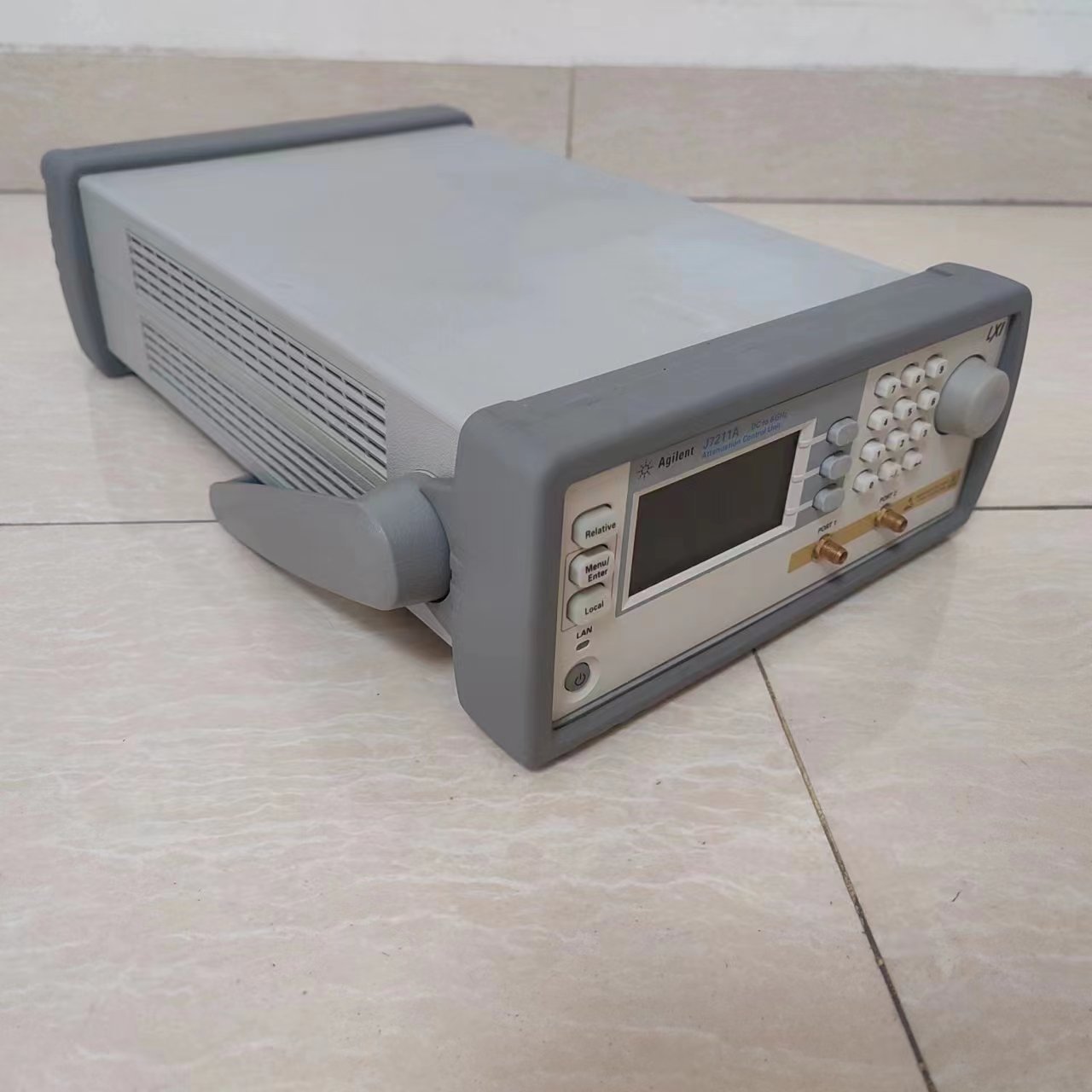

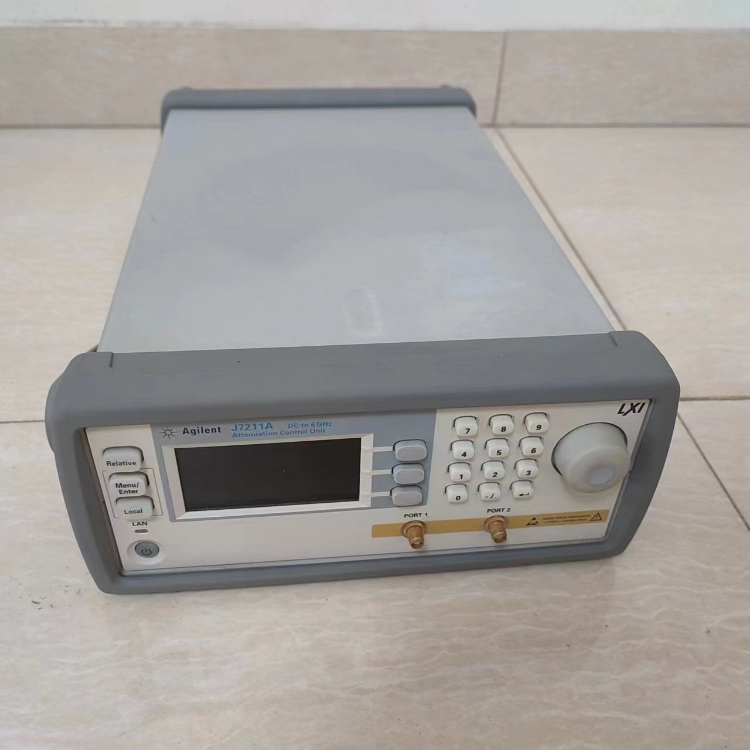

安捷倫Agilent J7211A 衰減控制單元 121DB  1DB步進衰減器


J7211A是安捷倫的衰減控制單元，具有衰減掃描功能，非常適用于設計、驗證和制造 WiMAX? 和 WLAN 器件，以及進行手機基站收發信機（BTS）切換測試。

衰減器控制功能

衰減掃描功能--針對您的應用定義掃描時間、周期數和步長

特定衰減步進功能--可設置任何特定衰減值

衰減步進--根據預設周期數（1 至 1000），0 dB 至 121 dB、121 dB 至 0 dB 或上下用戶可選的掃描時間--50 ms 至 10 s；50 ms 增量

核心概覽
部件： Agilent J7211A 內部的可選步進衰減器

功能： 在信號進入下變頻器的敏感混頻器之前，按固定步長精確地衰減（減弱）輸入信號的功率。

目的：

保護設備： 防止過大的輸入功率損壞內部精密且昂貴的混頻器。

提高測量精度： 將信號電平保持在測量系統的最佳線性范圍內，避免增益壓縮和非線性失真，從而獲得更準確的測量結果。

擴展動態范圍： 允許測量大小差異極大的信號。

主要特性與工作方式
1. 衰減值與步進
這個內置步進衰減器通常提供0 dB到70 dB的衰減范圍，以10 dB為步進單位。這意味著用戶可以選擇：0, 10, 20, 30, 40, 50, 60, 70 dB 等衰減值。

衰減器由主機（如Agilent 71600系列頻譜分析儀）通過控制接口遠程控制，可以自動或手動設置。

2. 為什么在毫米波頻段至關重要？
混頻器非常脆弱： 下變頻器核心的毫米波混頻二極管對功率極其敏感。即使是很短的瞬時過功率都可能導致永久性損壞，維修或更換成本非常高。

未知信號電平： 在測試天線、放大器或振蕩器時，輸出功率可能是未知的。首先接入較大的衰減值（如30或40 dB）是一種標準的安全預防措施。

優化測量： 頻譜分析儀和接收機在一定的輸入電平下性能最佳。使用衰減器可以將信號調整到這個“甜點”區域。
