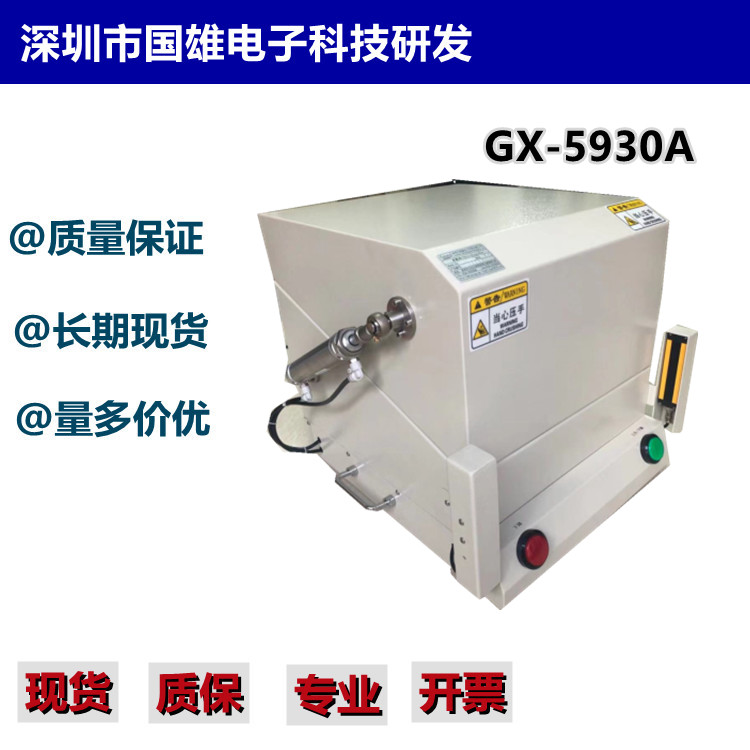

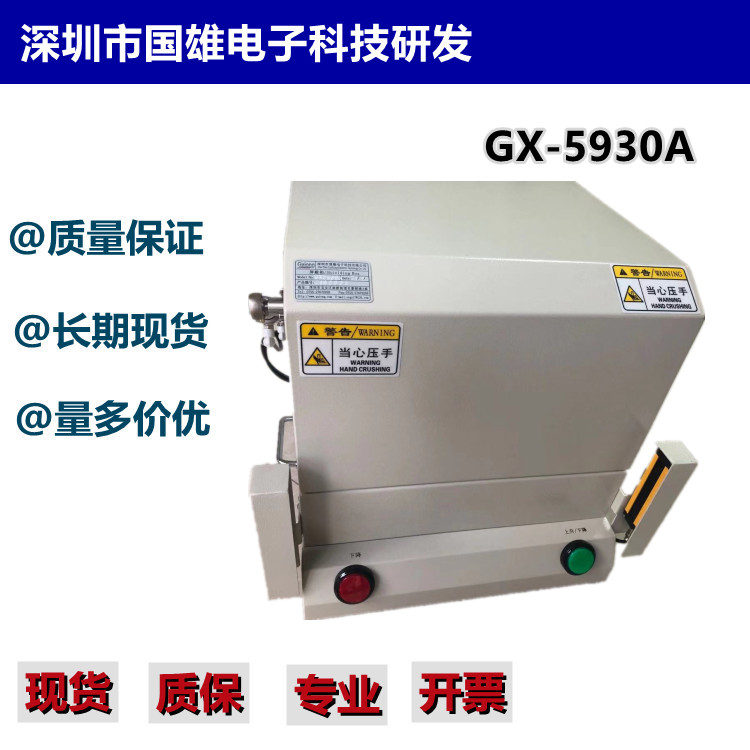

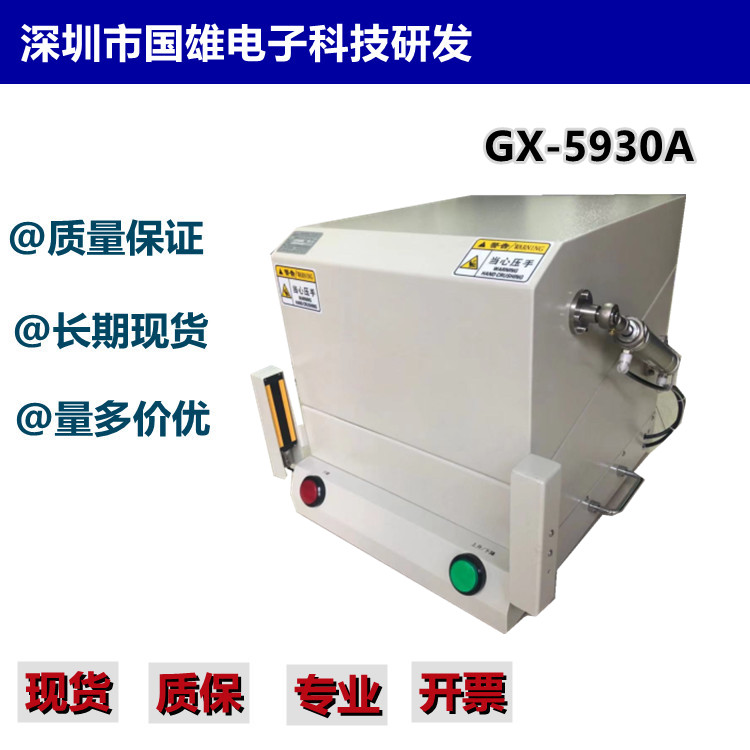

GX-5930A屏蔽箱
品名:屏蔽箱
型號:GX-5930A
一、主要功能及適用范圍：
1 該屏蔽箱適用于無線通訊測試、
1 EMI測試、
1 耦合測試、
1 RF功能測試。
適用于手機，平板計算機，藍牙，wi-fi，天線等測試，可內裝小型夾具工裝。
二、 性能指針：
1． 機械特性：
操作方式：自動操作。
外觀尺寸：(L)540x (W)470 x (H)420mm
工作尺寸：(L)380x (W)330 x (H)290mm
箱體材料：鈑金
表面顏色：電腦灰白
2． 屏蔽特性：
100 ~ 3000 MHz : > 70 dB
3000 ~ 6000 MHz : > 60 dB

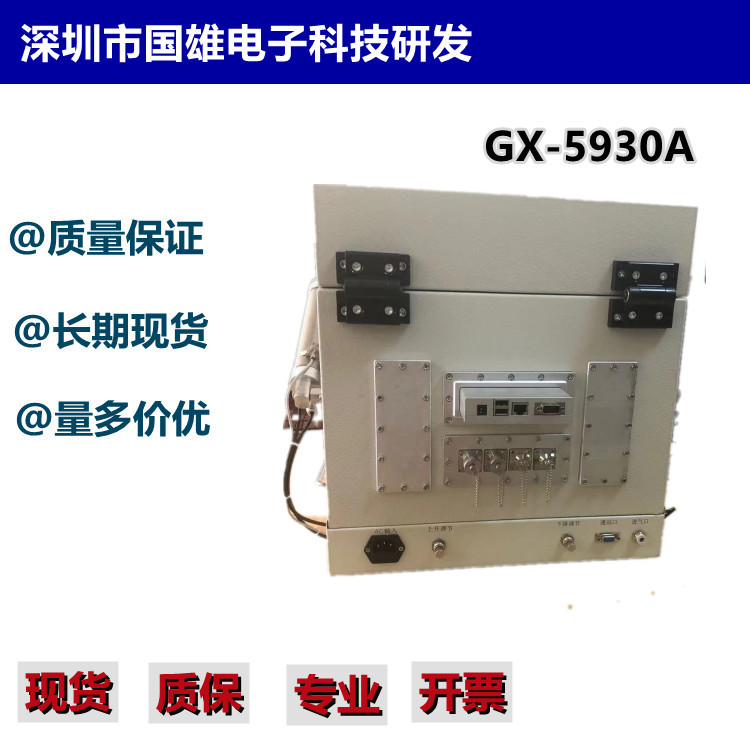

3． 連接端口規格：
| 數量類型 | DB9(m)-DB9(f) | USB | RJ45 | DC | SAM(f)-SMA(f) | N(f)-SMA(f) |
1PCS | 2PCS | 1PCS | 1PCS | 2PCS | 2PCS |
附注：接口特性說明：
端口類型 參數說明
DB9(m)-DB9(f) 標準串口傳輸，耐壓直流0- 100V/1A
USB(f)-USB(f) 標準2.0 數據傳輸，480M/S/500mA
RJ45網口 標準100M 網口數據傳輸/500mA
DC電源接口 直流0-100V/3A
N(f)-SMA(f) 阻抗：50Ω
SMA(f)-SMA(f) 阻抗：50Ω
