--- 產品參數 ---
- 品牌 羅德與施瓦茨
- 型號 SMJ100A
- 品名 矢量信號發生器
--- 產品詳情 ---

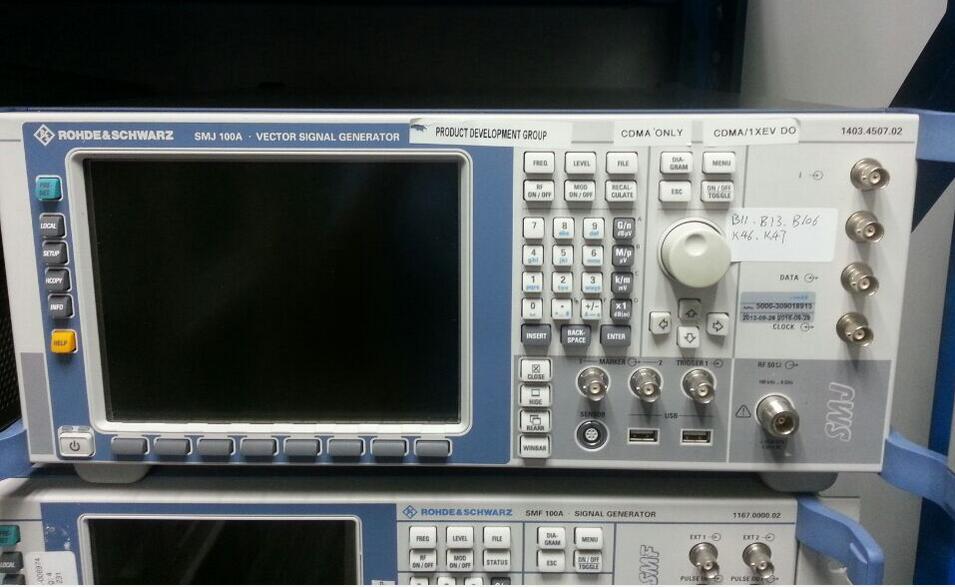

羅德SMJ100A(3G)
羅德與施瓦茨 SMJ100A 矢量信號發生器100kHz~3/6GHz
R&S? SMJ100A 矢量信號發生器
R&S? SMJ100A滿足不同應用對現代矢量信號源的所有挑戰。例如,它提供了研發要求的信號質量和靈活性,更不用說其方便的圖形化的用戶界面,而這對R&S? SMJ100A來說只是錦上添花——在生產中,R&S? SMJ100A已經以它基帶的靈活性和低的設置時間脫穎而出。其基帶可以提供實時信號,也可以重放事先計算好的波形。
R&S? SMJ100A覆蓋數字射頻傳輸?shù)乃兄匾l段,提供3 GHz 或6 GHz的頻率選項。內部基帶發生器支持大多數數字標準,如GSM/EDGE, 3GPP FDD ,CDMA2000? 。這些特性使R&S? SMJ100A成為通用矢量信號發生器的理想選擇,支持許多應用。
為了支持未來的標準,R&S? SMJ100A具有大的帶寬,因此諸如WiMAX等新標準不會帶來問題。內部的任意波形發生器即是其多功能的證明,它提供長度達64 Msamples的序列,可用于從R&S? WinIQSIM?或Matlab產生的多種信號。
特點
好的信號質量
● 200 MHz射頻帶寬的IQ調制器
● 非常低的SSB相位噪聲,典型值-133 dBc(f = 1 GHz, 20 kHz 載波偏移, 1 Hz 測量帶寬)
● 寬帶噪聲典型值-153 dBc(CW, f = 1 GHz, >10 MHz 載波偏移, 1 Hz 測量帶寬)
● 佳的ACLR性能,對3GPP FDD(測試模式 1, 64 DPCHs),典型值+69dB。
● 標配高穩參考振蕩器
● 高的電平重復性
生產的理想選擇
● 短的頻率和電平設置時間(<2ms); 對列表模式下的頻率變化,450 μs
● 在整個電平范圍內高達6 GHz的電子衰減器
多功能的內部基帶
● 四個實時的3GPP FDD碼道
● 每個GSM/EDGE時隙可設置不同的調制
● 生成實時信號的基帶發生器
● 高達64 Msamples的任意波形發生器
● 內部基帶發生器帶寬達80 MHz
易于使用
● 800 × 600像素(SVGA格式)的彩色顯示
● 直觀的操作界面,具有信號流的圖形顯示(方框圖)
● 通過內部的瞬態記錄器圖形化的顯示基帶信號
● 上下文相關聯的幫助系統
● 所有編輯區的工具提示
連接性
● 通過GPIB和LAN遠程控制,兼容LXI Class C
簡要技術規格
型號 R&S? SMJ100A
頻率
頻率范圍 100kHz 至 3/6GHz
設置時間 <2ms, 典型值 1.5ms
列表模式中的設置時間 <450us, 典型值 300us
電平
電平范圍 -145dBm 至 +13 dBm(PEP)
設置時間 <2ms, 典型值1.5ms
列表模式中的設置時間 <450us, 典型值 300us
頻譜純度(f=1GHz)
非諧波(載波偏置>850kHz) <-86dBc
單邊帶相位噪聲 (20kHz載波偏置, 1Hz測量帶寬) <-129dBc, 典型值-133dBc
寬帶噪聲(載波偏置>10MHz, 1Hz測量帶寬, 連續波) <-150dBc, 典型值-153dBc
I/Q調制
射頻調制帶寬 使用外部I/Q輸入 200MHz
使用內部基帶部分 80MHz
基帶發生器
波形長度 16/64/128 Msample
支持的標準和數字系統
與選件有關 3GPP LTE FDD/TDD 包括 Rel. 9,和Rel. 10. 3GPP FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution,TD-SCDMA,cdmaOne,CDMA2000?, 1xEV-DO,IEEE 802.11a/b/g/n/ac,WiMAX?,TETRA Release 2, Bluetooth?,自定義多載波連續波,加性高斯白噪音,GPS,DVB-H/ DVB-T,DAB/T-DMB,XM Radio?,Sirius,HD Radio?
