羅德SMR27

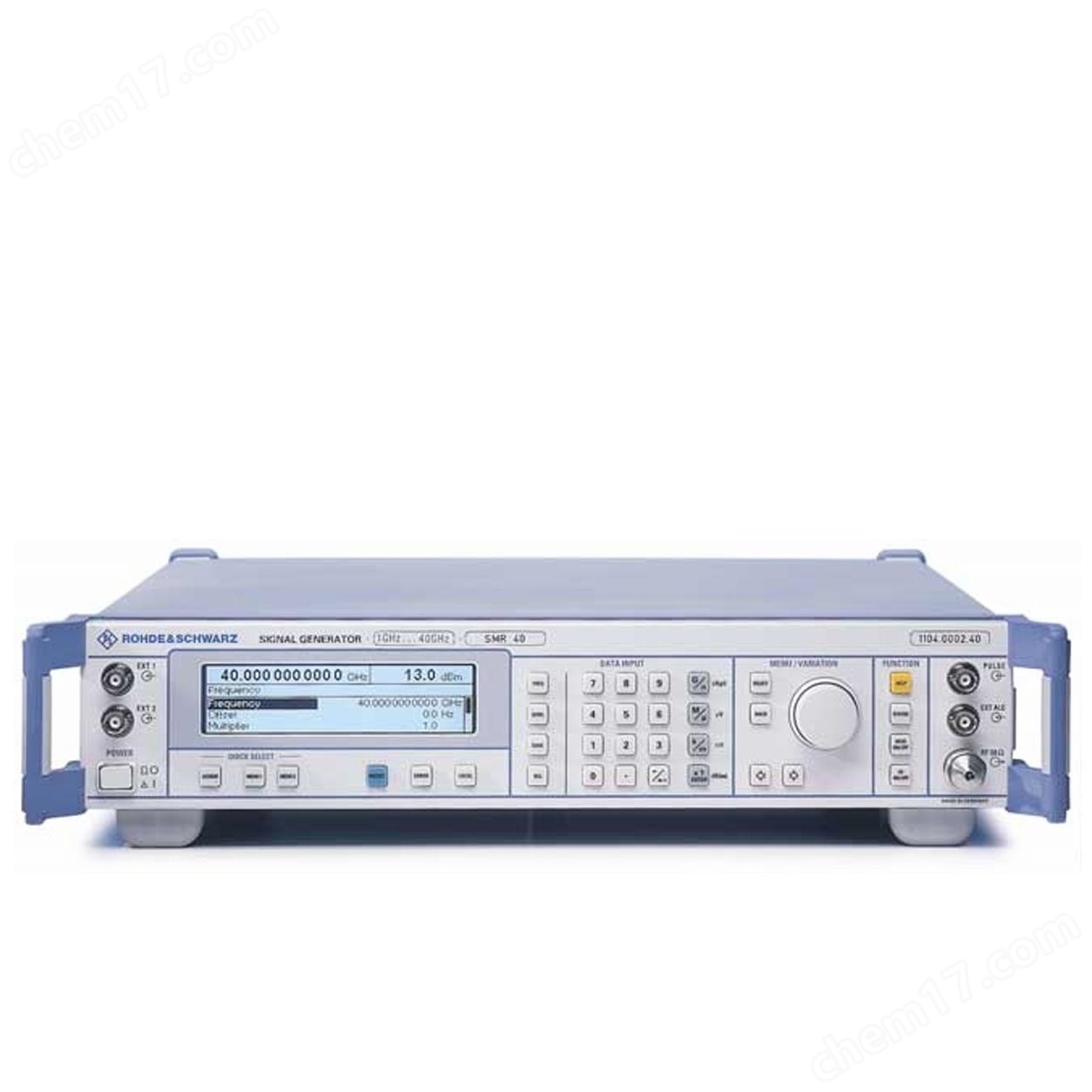

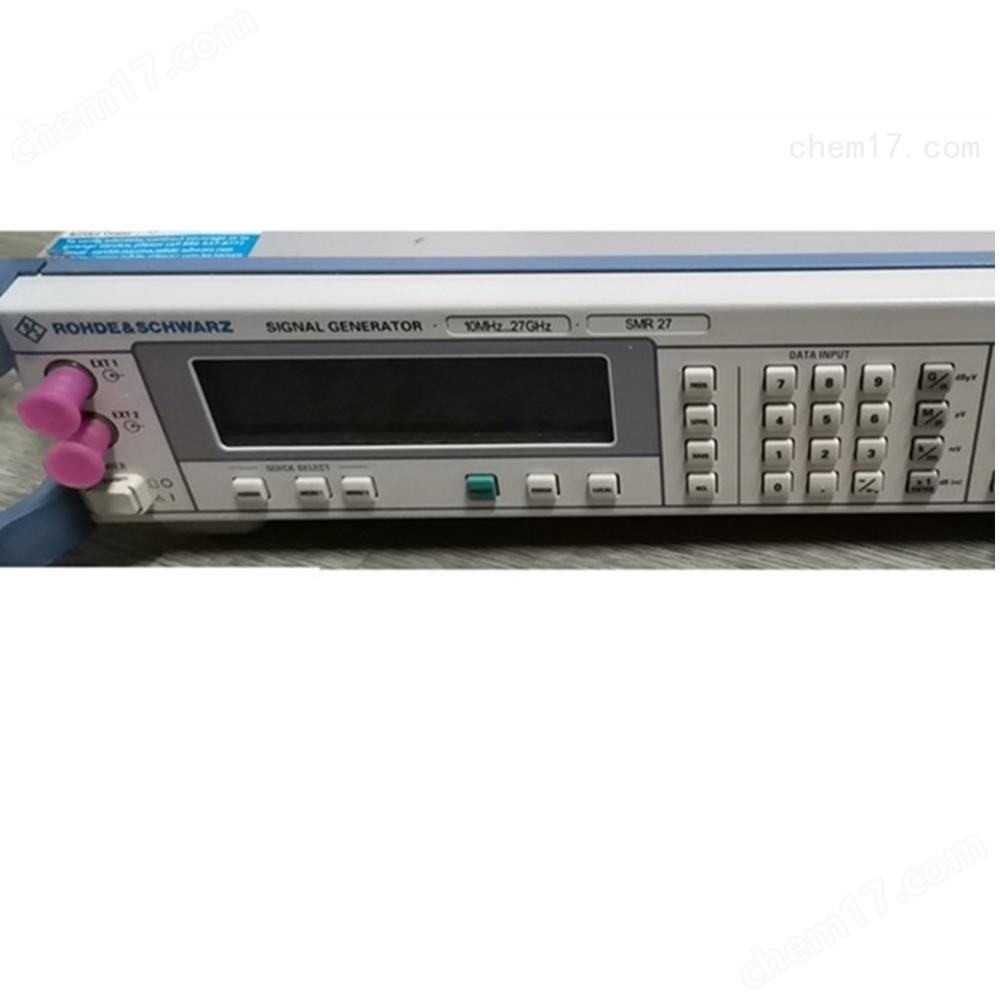

羅德與施瓦茨 R&S SMR27 信號發生器 10 MHz 至 27 GHz
R&S SMR系列包括 4 種設計為CW發生器的基本型號，具有脈沖調制能力。四種基本型號能夠以可以承受的價格供希望涉足微波測試領域的用戶使用。假如對測量提出了更為嚴格的要求－使用R&S SMR 仍能輕松完成：所有基本型號都能夠通過選件快速簡便地進行升級，以提供具有AM/FM能力的信號發生器，或者提供具有快速、充分合成的模擬斜波掃瞄功能的合成掃瞄發生器。
主要特性
寬頻率范圍
◆R&S SMR20：10MHz - 20 GHz
◆R&S SMR27：10MHz - 27 GHz
◆R&S SMR30：10MHz - 30 GHz
◆R&S SMR40：10MHz - 40 GHz
◆R&S SMR50：10MHz - 50 GHz
◆R&S SMR60：10MHz - 60 GHz
◆可以選擇將頻率下限擴展至10 MHz（R&S SMR-B11）
◆頻率精度1 kHz，可選0.1 Hz（R&S SMR-B3）高電平輸出功率
◆R&S SMR20 >+10 dBm（在20 GHz 處）
◆R&S SMR27 >+11 dBm（在27 GHz 處）
◆R&S SMR30/40 >+9 dBm（在30/40 GHz 處）
微波信號發生器R&S SMR
◆設置范圍使用可選的射頻衰減器（選件R&S SMR-B15/B17）可以擴展到-130 dBm掃描能力
◆數字射頻和電平掃描（標準版本）
◆模擬斜波掃描（RF掃描，選件R&S SMR-B4）
◆斜波掃描的掃描率，***小600 MHz/ms（頻率>2 GHz）
◆LF發生器的數字掃描（使用選件R&S SMR-B5）
◆10個自由選擇的頻率標記，用于RF 掃描
◆操作模式：自動，單程，人工或外部觸發操作的便捷性
◆高對比度的LC顯示屏
◆在線幫助，包括IEC/IEEE總線指令
◆所有設置均簡單而且一目了然
◆用戶分配的按鍵
◆使用EasyWheel存儲器可單手操作存儲器
◆方便的存儲序列模式可選的脈沖發生器R&S SMR-B14
◆操作模式：?jiǎn)蚊}沖，雙脈沖，外部觸發，門控模式
◆脈沖重復：100 ns-85 s
◆脈沖寬度：20 ns-1 s可選的IF輸入（R&S SMR-B23/R&S? SMR-B24/R&S SMR-B25）
◆內置的上變頻器，針對DC至700 MHz或40 MHz至6 GHz的數字調制IF信號
（R&S SMR-B25）
◆理想地與矢量信號發生器R&S? SMIQ和I/Q調制發生器R&S AMIQ一起使用
