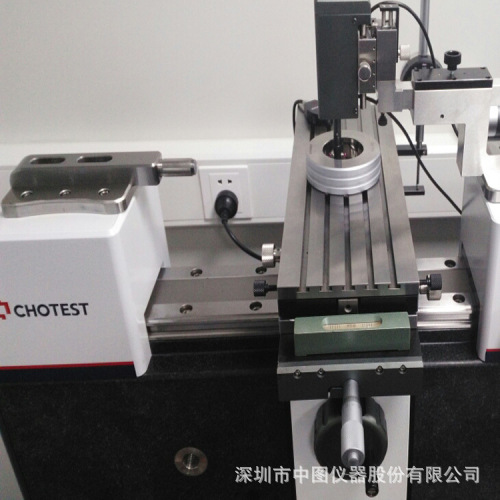

中圖廠家SJ5100測長機長度測量設備測量過程只需操作者裝好被測件，在檢測軟件上選擇被測件的標準和輸入被測件的規格等參數后，移動頭座接觸被測件，調整五軸工作平臺及頭尾座找到拐點，采樣完成得到當前測量數據，系統可以實時顯示測量結果，自動計算出被測件的各項參數（如檢測螺紋規，則可換算顯示出螺紋中徑），并根據系統內置的標準數據庫對被測件的各項參數進行合格判定，整個測量過程不超過3分鐘。
產品功能
1.標配功能：檢測量塊、塊規、光滑環塞規、螺紋環塞規、光滑卡規、千分尺校對桿、塞尺、針規、三針、兩點內徑千分尺；
2.可選配功能：光滑錐度環塞規、螺紋錐度環塞規、鋸齒螺紋、梯形螺紋、花鍵環塞規（跨棒距及齒寬齒厚測量）、尺類（外徑千分尺、數顯及游標卡尺、深度千分尺、三爪內徑千分尺等手動校準）、表類（百分表、千分表、杠桿表手動校準）等量具量規；軸承內外圈錐度、溝槽底徑及溝槽寬度、精密零部件的長度尺寸，內外徑尺寸、花鍵及標準齒輪（跨棒距及齒寬齒厚測量）等；
3.檢測各種類國標（GB）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）量規。國內量塊、量規、螺紋規、尺類、千分尺校對桿、卡規及其它標準數據庫，滿足國內客戶需求；
智能化管理與檢測軟件系統：
1)儀器操作界面友好，操作者很容易即刻基本掌握儀器操作，使用十分簡便；
2)10多年積累的實用檢定軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；
3)集成眾多長度標準、規程，功能強大、自動處理數據、打印各種格式的檢定報告，自動顯示、打印、保存、查詢檢定記錄；
4)測量范圍廣，可滿足絕大多數類型的量規、量塊等長度參數測量；
5)軟件配備快速找拐點指示功能，方便客戶快速便攜地找到被測件的拐點；
6)純中文操作軟件系統，更好的為國內用戶服務；
7)打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間；
8)中圖廠家SJ5100測長機采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。

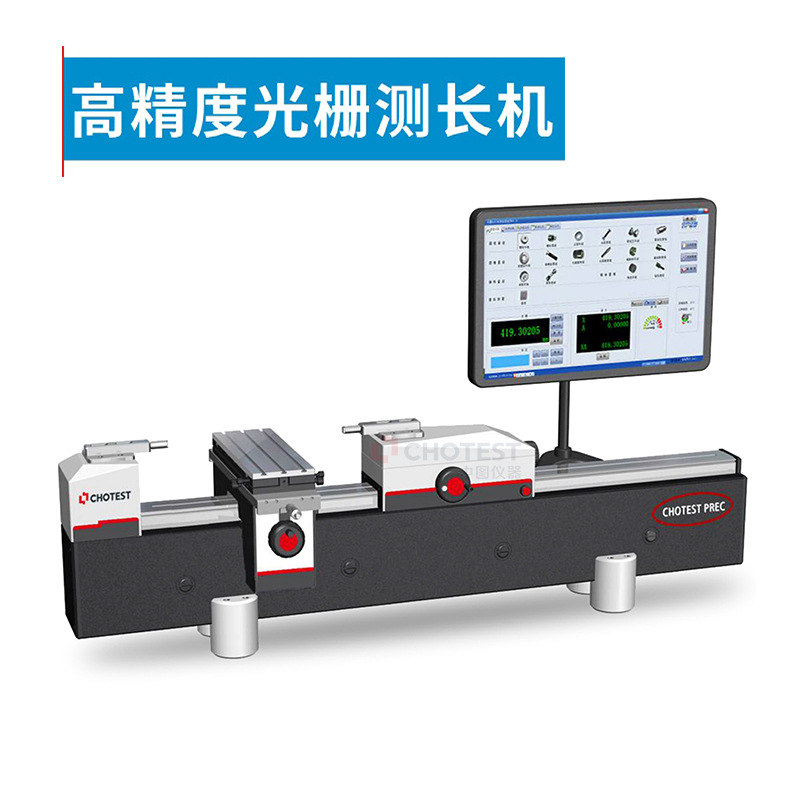

中圖廠家SJ5100測長機采用進口高精度光柵測量系統、高精密研磨直線導軌、高精度溫度補償系統、雙向恒測力系統、高性能計算機控制系統技術，能實現各種長度參數的高精度測量。系統軟件為簡體中文操作系統，操作方便。
