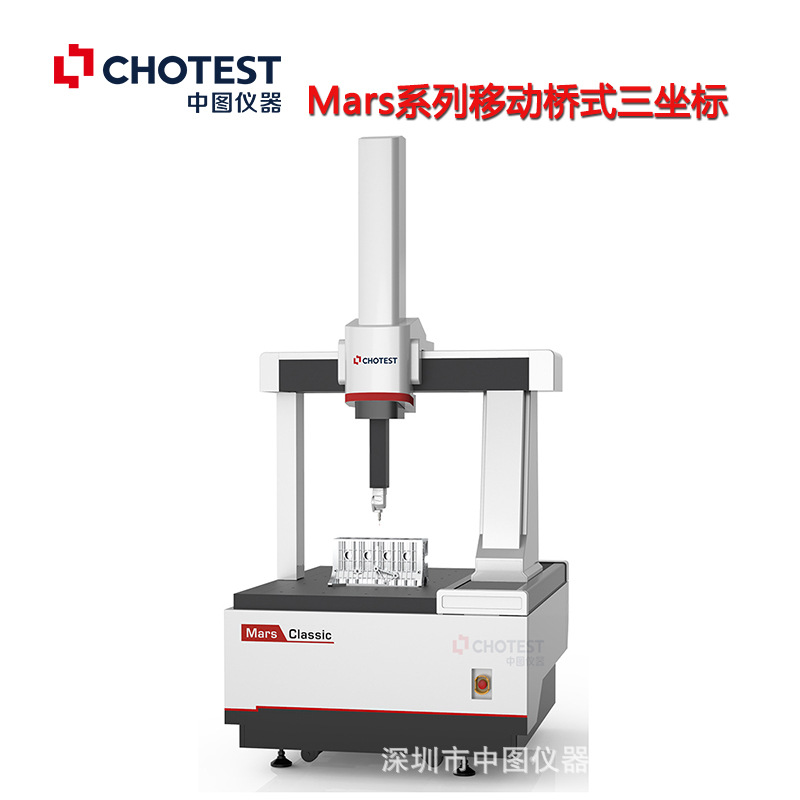

自動三坐標測量機 橋式 高精度

型號： Mars系列
品牌： 中圖儀器(中圖儀器)

--- 產品參數 ---

  • 注釋 更多詳細產品信息，請聯系我們獲取

--- 產品詳情 ---

Mars系列自動三坐標測量機采用常用的移動橋式結構，結構簡單、緊湊，上下料有比較大的空間，運動速度快，精度高。橋架沿著兩個在水平面上相互垂直的X和Y軸的導槽并沿著這個兩方向移動，通過XYZ三個軸測量各種零部件及總成的各個點和元素的空間坐標，來評價長度、直徑、形狀誤差、位置誤差等，以完成過程控制，質量控制，逆向成型等任務。



1205

結構特點

1、移動橋式結構提高運動性能，確保測量精度及穩定性。
2、導軌采用高精密天然花崗巖，具有相同的溫度特性及剛性。
3、采用自潔式預載荷高精度空氣軸承的三軸導軌，運動更平穩，更耐磨損。
4、光柵尺接近花崗巖基本的熱膨脹系數，提高了設備的穩定性。



Mars系列自動三坐標測量機配備高精度的導軌、測頭和控制系統，并結合計算機程序來自動控制檢測流程，從而計算輸出測量結果，支持測頭更換架以及影像相機，同時支持精密轉臺等，能夠對各種零件和部件的尺寸、形狀及相互位置關系進行檢測，也可以對軟材質或復雜零件進行光學掃描測量。



技術規格

產品名稱：移動橋式三坐標測量機
產品型號：Mars Classic 575

行程范圍：500*700*500mm
外形尺寸：1355*1590*2772mm
主機重量：1800kg
承重：500kg

允許示值誤差MPEe：1.5μm
允許探測誤差MPEp：1.8μm

電流：5A
電壓：220V±10%





應用

航空航天行業
在航空發動機、齒輪葉片等零件中，中圖三坐標測量機提供高效精密尺寸檢測，保證了產品的質量反饋數據，提高了生產效率。



汽車及新能源行業
車身是汽車零部件的重要檢測部分，中圖三坐標測量機具有高精度、高速度的特點，應用于新型車型設計及試制，幫助車企改善汽車品質。如在動力總成中，中圖三坐標測量機解決方案能保證動力總成乃至整車的品質和性能。



3C電子行業
中圖三坐標測量機在3C領域中，主要應用在平面尺寸、形位公差的檢測，也為曲線、曲面、手機屏R角、倒角、輪廓度等參數的檢測提供了測量方案，保證了產品的質量反饋數據，提高了生產效率。
