描述

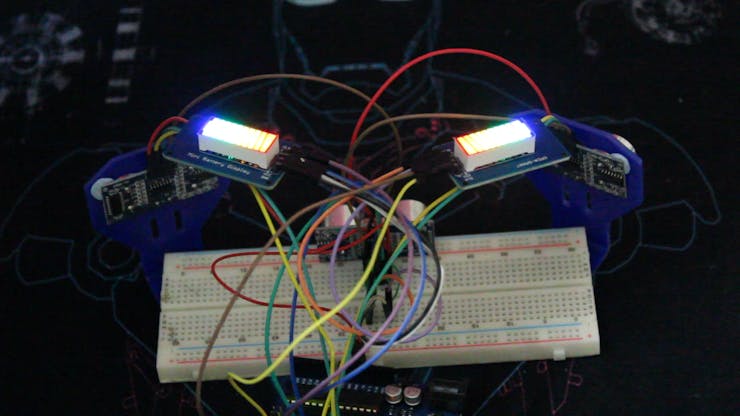

你好，這個項目是關于一個 DIY 停車?yán)走_(dá)傳感器，它很容易制作，它基于 HC SR-04 超聲波傳感器，我使用了其中的 3 個：每邊一個，中間一個，然后是 2 個迷你電池顯示屏，實際上是用來顯示電池狀態的，但在這里我用它來顯示傳感器和障礙物之間的距離，具體取決于哪一側，也取決于您可以設置的最大距離，在該距離之上，它總是被認為是足夠的空間，在該距離之下，顯示將根據該距離及其方向而改變。

?

概述

?

部分

這些是我使用的部件，如果需要，您可以添加一些跳線和面包板。（電量顯示基于TM1651芯片）

?

?

?

?

?

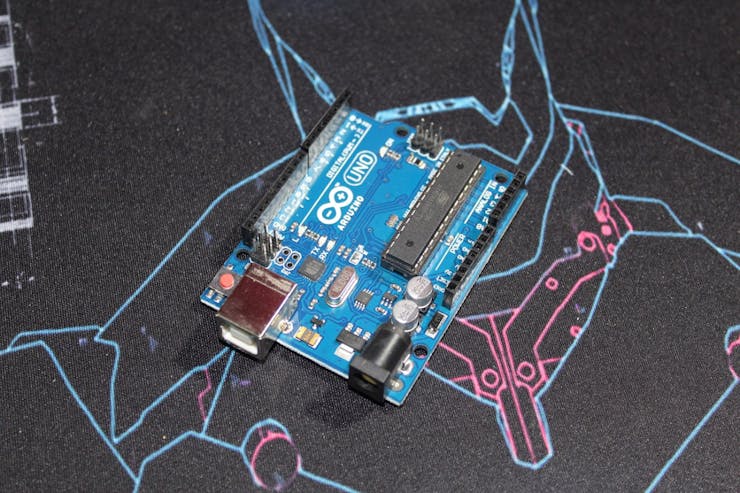

1 / 4 ? Arduino 板

?

在職的

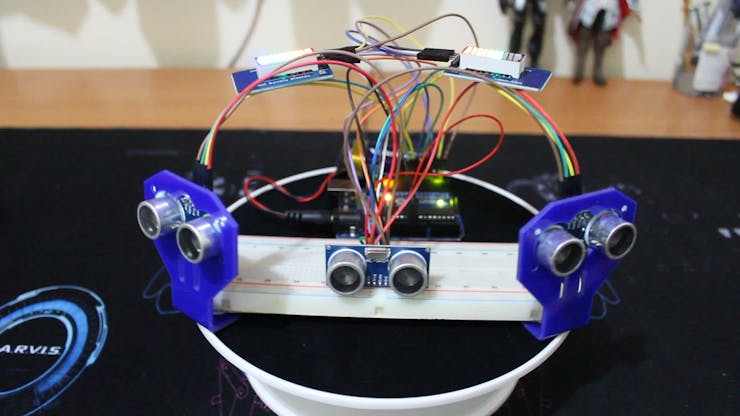

有 3 個超聲模塊：右、中和左，以及兩個顯示器：右和左。中間傳感器可以影響兩個顯示器，但其他兩個只能影響它們各自的側面。

例如，有兩個障礙物，一個在右側，一個在中間，代碼將選擇最近的障礙物顯示在顯示屏上。

如果中間距離最近，則兩個顯示都將根據其距離發生變化。

如果右側距離最近，則右側顯示將發生變化并低于左側。

您可以根據代碼設置最大距離，超過該距離就被認為是安全的，顯示屏將全亮，低于該距離，顯示屏開始變化，并且它與最大距離成正比。

例子

這里舉幾個案例，方便說明

?

?

?

?

?

1 / 4 ? 3 個傳感器檢測各個方向的安全距離

?

如果您在中間和右側（右側更近）或左側和右側（右側更近）或所有側面（右側更近）都有障礙物，則可能會發生最后一種情況。

改進：

- 您可以添加其他傳感器以覆蓋大面積

- 添加一個屏幕來顯示距離值

- 將傳感器更改為防水傳感器，如 JSN SR-04

- 添加聲音
