描述

你有沒有想過如何自己想出一個觸摸開關？是的！隨著晶體管的發明，一切都成為可能。在這個項目中，我們將使用 BC547 晶體管和其他支持組件構建一個簡單的觸摸傳感器電路。這種類型的開關可用于現代便攜式手電筒和打火機，觸摸手電筒，小羊就會通電，松開手電筒，手電筒就會熄滅。這是一個有助于節能的重要系統。機械開關對能源構成威脅，因為如果您忘記關閉手電筒，您將不必要地失去電池電量。

讓我們首先了解我們在這個系統中的主要組件 BC547。

簡介。關于BC547

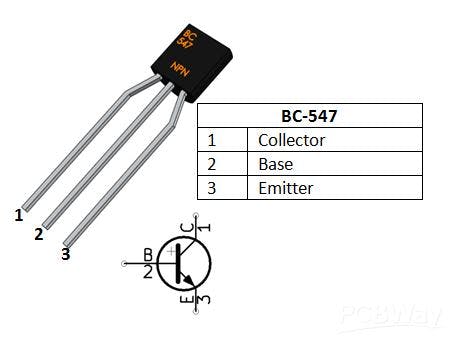

BC547 是一種 NPN 雙極晶體管，具有三個引腳、集電極、基極和發射極。晶體管的增益在 110 到 800 之間，這是決定該晶體管放大倍數的值。集電極的最大電流為 100mA，因此消耗超過該電流的負載不能連接到該晶體管。偏置這個晶體管需要我們用 5mA 的電流為基極供電。偏置晶體管允許最多 100mA 的電流流過發射極和集電極。晶體管可以工作在飽和區和截止區。

BC547

?

晶體管有兩個應用，可用作開關和放大器。

在我們的項目中，我們將把它用作一個開關。

BC547 作為開關

當用作開關時，它工作在飽和區和截止區。我們將使用晶體管來驅動我們的 LED 模塊。

簡單的觸摸傳感器LED照明電路

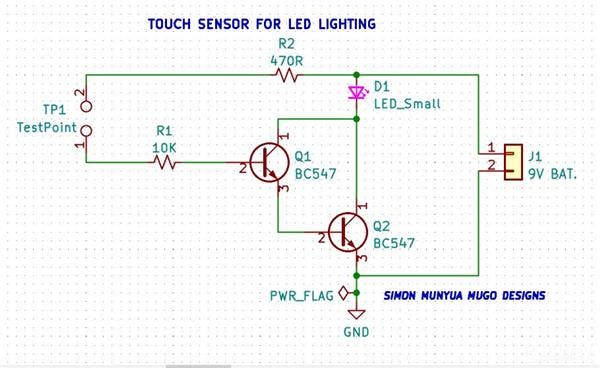

觸摸傳感器原理圖

?

要求：

• BC547 晶體管 2
• 電阻470R 1
• 電阻10K 1
• 發光二極管 1
• JST 連接器 01x02 1
• 測試點 1

電路說明：

請注意，該電路是使用 KiCAD EDA 設計的。

這兩個晶體管相互連接以充當達林頓對。晶體管 Q1 首先放大增益，然后由晶體管 Q2 進一步放大和倍增，最終獲得高增益。高增益非常重要，因為它使電路對通過我們皮膚的小電流非常敏感，從而為 LED 供電。該電路可以由 6V、9V 甚至 12V 供電。對于 6V，使用 330R 電阻器，對于 9V，您必須使用 390R 電阻器，對于 12V，您將使用 470R 電阻器。可以用一個200K左右的可變電阻代替電阻R1，這樣就可以不斷調節電路的靈敏度。

當您觸摸測試點 TP1 時，少量電流流過我們的皮膚以完成電路，從而點亮 LED。

傳感器的 3D 視圖

可以使用相同的 KiCAD EDA 將傳感器轉換為 3D，如果您不想手動進行，則可以通過 PCBway 訂購制造。

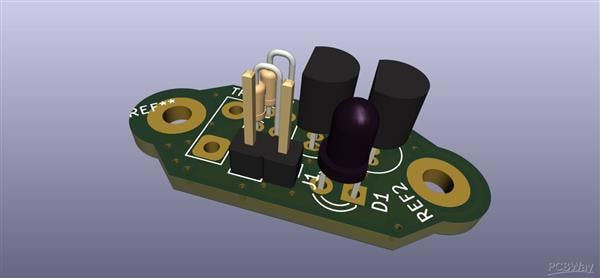

印刷電路板 3D 視圖

?

應用

• 燈具
• 保險箱
• 門
• 鎖具

如何通過在線訂購制造

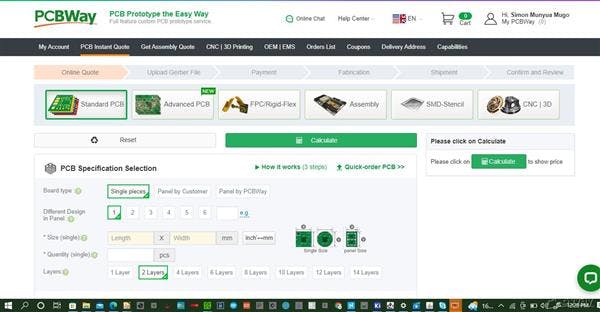

本產品可在家生產。如果您選擇制造采購，PCBway 可以滿足您的需求。單擊該網站，然后在導航欄中選擇“即時報價”頁面，單擊它會帶您進入下面附上的下一個界面。

在任何 EDA 軟件的板上工作，對我來說，我選擇了 KiCAD。您需要生成所有制造文件，如 BOM、拾取和放置、鉆孔文件，以及最重要的 Gerber 文件。上傳文件，選擇設計結果的所有必要特征，然后提交給工程師給您最終報價。在七個工作日內付款并等待產品交付。
