功率器件，就是輸出功率比較大的電子元器件，像大音響系統中的輸出級功放中的電子元件都屬于功率器件，還有電磁爐中的IGBT也是。本章詳細介紹了：功率器件定義，功率器件龍頭企業，最新功率器件，分立器件與功率器件，功率器件測試，功率半導體器件基礎。
功率器件，就是輸出功率比較大的電子元器件，像大音響系統中的輸出級功放中的電子元件都屬于功率器件，還有電磁爐中的IGBT也是。功率器件有：如大功率晶體管，晶閘管，雙向晶閘管，GTO，MOSFET，IGBT. IGBT（Insulated Gate Bipolar Transistor），絕緣柵雙極型晶體管，是由BJT（雙極型三極管）和MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動式功率半導體器件， 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。
功率器件，就是輸出功率比較大的電子元器件，像大音響系統中的輸出級功放中的電子元件都屬于功率器件，還有電磁爐中的IGBT也是。功率器件有：如大功率晶體管，晶閘管，雙向晶閘管，GTO，MOSFET，IGBT. IGBT（Insulated Gate Bipolar Transistor），絕緣柵雙極型晶體管，是由BJT（雙極型三極管）和MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動式功率半導體器件， 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。
做半導體功率器件的公司有哪些？
中大功率IGBT：
ABB
Infineon
Mitsubishi
Semikron
Hitachi
Fuji
南車株洲（收購的Dynex）
常見的功率器件
隨著半導體功率開關器件的發展與改進，降低了對電壓、電流、功率以及頻率進行控制的成本。同時，隨著集成電路、微處理器及超大規模集成電路（VLSI）在控制電路里的使用，大大提高了其控制的精度。一些常見的功率器件，如電力二極管、金屬氧化物半導體場效應晶體管（MOSFET）和絕緣柵雙極型晶體管（IGBT）及它們的符號和容量描述如下。本文暫不涉及它們的物理和工作特性等細節問題，有興趣的朋友可以參考其他資料。
電力二極管
電力二極管是具有兩個端子的PN結器件。當陽極電勢與陰極電勢之差大于器件通態壓降時，即器件處于正向偏置時，器件導通并傳導電流。器件的通態壓降一般為0.7V。當器件反向偏置時，如陽極電勢小于陰極電勢的情況，器件關斷并進入阻態。在關斷模式下，流經二極管的電流波形如圖1所示，電流先降為零并且繼續下降，隨后上升回到零值。
反向電流的存在是因?yàn)榉聪蚱脤?dǎo)致器件中出現了反向恢復電荷。器件恢復阻斷能力的最小時間為；二極管的反向恢復電荷為，即圖示存在反向電流流動的區域。二極管自身除正向?qū)▔航低猓⒉淮嬖谡螂妷鹤钄嗄芰?。使?dǎo)通二極管關斷的唯一方式是施加反向偏置，如在陽極和陰極兩端加負電壓。需要注意的是，與其它器件不同，二極管不受低電壓信號控制。
反向恢復時間在幾微秒到十幾微秒之間的二極管被歸為低開關頻率器件。它們主要應用在開關時間同通態時間相比可以忽略的場合，其中開關時間包括導通時間和關斷時間兩部分。因此，這類二極管通常作為整流器用以將交流電整流為直流電，這樣的二極管被稱為電力二極管。電力二極管可以承受上千安培的電流和幾千伏的電壓，并且它們的開關頻率通常限制為市電的工頻頻率。
對于需要快速開關的應用場合，首選快恢復二極管。這類二極管的反向恢復時間僅需幾納秒，可承受幾百安培電流和幾百伏電壓，但其通態壓降為2-3V?？旎謴?fù)二極管常見于電壓超過60-100V的快速開關整流器及逆變器中。而在低于60-100V的低電壓開關應用中，可以使用肖特基二極管，其通態壓降為0.3V，因此，同電力二極管和快恢復二極管相比，肖特基二極管在電能轉換上的效率更高。
MOSFET
該器件是一類只需低電壓即可控制開通、關斷的場效應晶體管，并具有30kHz到1MHz范圍的更高開關頻率。器件的容量多設計為100-200V時，可承受100A的電流；在1000V時，可承受10A的電流。這類器件在通態時的行為類似于電阻，因此可用作電流傳感器，從而在驅動系統中減少一個分立的電流傳感器，比如霍爾效應電流傳感器，進而節省了成本并增強了電子封裝的緊湊性。MOSFET總是伴隨著一個反并聯的體二極管，該二極管有時也被稱作寄生二極管。體二極管并非超快速開關器件并且具有更高的電壓降。由于體二極管的緣故，MOSFET并沒有反向電壓阻斷能力。圖2為N溝道MOSFET器件的符號及其在不同柵源電壓下，漏電流與漏源電壓之間的特性曲線，通常柵源電壓值不會超過20V。為了減少開關噪聲的影響，在實際情況下，一般傾向于在柵源極間施加一個-5V左右的反向偏置電壓，這樣，為保證使器件導通，噪聲電壓必須大于閥值門控電壓和負偏置電壓之和。在低成本的驅動控制中，沒有條件為反向偏置門電路增加一路負邏輯電源，但許多工業驅動器卻需要這樣的保護電路。
門控電壓信號以源極作為參考電位。該信號由微處理器或者數字信號處理器產生。一般來說，處理器不太可能具備直接驅動門極所需的電壓和電流容量。因此，在處理器的輸出及門極輸入之間需要加入電平轉換電路，使控制信號在器件導通瞬間具有5-15V的輸出電壓，同時具有大電流驅動能力（長達幾毫秒，根據不同應用有所不同），這也被稱為門極驅動放大電路。由于各輸入邏輯電平信號由共同的電源供電，而各門極驅動電路連接著不同的MOSFET源極，各源極電平可能處于不同狀態，所以，門極驅動放大電路同輸入邏輯電平信號之間是相互隔離的。為了產生隔離作用，在低電壓（《300V）時，采用單芯片光耦隔離；在小于1000V時，采用帶有高頻變壓器連接的DC-DC變換電路隔離；或者在高壓（》1000V）時；采用光纖連接進行隔離。針對不同電壓等級的各種隔離方法在實際應用中或有體現。
在門極驅動電路中，通常集成了過流、過壓及低壓保護電路。通過檢測MOSFET的漏源壓降可以獲知電流，而通過檢測變換器電路的直流輸入電壓可以提供電壓保護。這些都可以通過成本便宜的電阻進行檢測。典型的門極驅動電路如圖3所示。在很多門極驅動電路中，通過在門極信號放大電路前加入與電路，可將電流和電壓保護信號整合到門極輸入信號中。在這種情況下，需要更加注意保證的是，與電路和放大電路之間信號的延時必須非常小，以使得延時不會影響瞬間保護。目前已有單芯片封裝形式的門極驅動電路，這些芯片經常在低電壓（《350V）變換器電路場合中使用。對于其它電壓等級，門極驅動電路幾乎都是針對某種電路特性的特殊應用定制開發的。
圖3 柵控驅動電路原理圖
絕緣柵雙極型晶體管
這是一類三端器件。該器件具有同MOSFET一樣理想的門控特性，并具有類似晶體管的反向電壓阻斷能力和導通特性，其符號如圖4。在5V的通態壓降下，目前這類器件的容量在電壓為3.3kV時，電流可以達到1.2kA；而在6.6kV時為0.6kA。并且在更小的電壓時獲得更大的電流及更小的導通壓降也是可行的。預測在不遠的將來，將研制出最大電流（1kA）和電壓（15kV）等級的增強型商用器件。該器件的開關頻率往往集中在20kHz。但在大功率應用場合，出于減少開關損耗及電磁干擾等方面的考慮，往往降低其開關頻率使用。
新潔能NCE65TF099：高頻開關性能如何賦能不同產品應用？
在當今快速發展的電子技術領域，高頻開關性能已成為衡量功率器件性能的關鍵指標之一。新潔能憑借其卓越的高頻開關性能，正在為各種產品應用帶來前所未有的賦能與變...
2025-10-20 標簽：MOS功率器件高頻開關 326 0
銀膠vs銀漿：一字之差，卻是電子焊接的“兩種技術路線”！
銀膠與銀漿是差異顯著的材料：銀膠是“銀粉+樹脂”的粘結型材料，靠低溫固化實現導電與固定，適合LED封裝、柔性電子等熱敏低功率場景，設備簡單（點膠機+烘箱...
STEVAL-L99MH98評估板技術解析與應用指南
STMicroelectronics STEVAL-L99MH98評估板是一款低成本工具，設計用于評估L99MH98智能功率器件，采用VFQFN48L...
?STEVAL-L9026評估板技術解析與應用指南
STMicroelectronics STEVAL-L9026評估板設計用于評估采用先進BCD技術打造的L9026智能功率器件。L9026是一款8通道I...
解決鍍金氮化鋁切割崩邊與分層難題，就選BJX-3352精密劃片機
在高端半導體封裝、功率器件以及微波射頻領域，鍍金氮化鋁基板因其優異的導熱性、電絕緣性和穩定的金屬化性能而備受青睞。然而，其“硬脆基材+軟質鍍層”的復合結...
揭露半導體功率器件——PIM功率集成模塊，一文讀懂它的所有
前言在電力電子領域，高電壓、大電流場景對功率器件的集成度、可靠性與散熱性能提出了嚴苛要求。PIM（功率集成模塊）通過“多器件高密度封裝”的高集成設計，將...
從成本到性能，燒結銅緣何成為汽車電子行業新寵？
本文從微焊料廠家視角出發，剖析了燒結銅受企業青睞的原因。在成本上，其價格遠低于燒結銀，具有極大成本優勢；性能方面，導電導熱性優異，熱穩定性和可靠性出色；...
面對電力電子應用與日俱增的需求，高電壓系統研發工程師正更多地轉向采用碳化硅 (SiC) 方案，借助其固有的溫度特性和開關性能優勢。工程師們常常面臨多方面...
上海貝嶺IGBT與MOSFET高效能功率器件產品介紹
在工業自動化、新能源應用和高效電源系統蓬勃發展的今天，對功率半導體器件的性能、效率和可靠性提出了前所未有的高要求。上海貝嶺作為國內領先的模擬及功率半導體...
功率器件熱設計基礎（十四）----熱成像儀測溫度概述
摘要功率半導體熱設計是實現IGBT、SiC高功率密度設計的基礎，只有掌握功率半導體的熱設計基礎知識和測試的基本技能，才能完成精確熱設計，提高功率器件的利...
2025-09-12 標簽：功率器件熱成像儀熱設計 536 0
類別：電子資料 2024-12-04 標簽：控制器功率器件評估模塊
成功實現功率器件熱設計的4大步驟立即下載
類別：電子資料 2023-11-22 標簽：功率器件熱設計
功率器件的熱設計及散熱計算立即下載
類別：電子資料 2023-11-13 標簽：散熱功率器件熱設計
離散式功率器件對電源轉換設計的影響分析立即下載
類別：電子資料 2023-11-09 標簽：電阻逆變器電源轉換
電子發燒友網報道（文/梁浩斌）最近多家車企推出的新車型搭載了全新的平臺，平臺電壓從過去的800V再次提升到900V甚至1000V。包括煥新極氪001和極...
2025-10-22 標簽：功率器件 731 0
安世風波引發功率器件漲價潮 二極管、MOSFET漲幅或達15%
近日，安世半導體（Nexperia）遭遇中荷雙重制裁后，全球功率半導體市場陷入嚴重供需失衡。隨著中國官方啟動出口限制令以及安世東莞廠出貨受阻，業內認為，...
2025-10-21 標簽：功率器件安世半導體 284 0
數明半導體SiC功率器件驅動器系列介紹
在電力電子技術飛速發展的當下，SiC（碳化硅）功率器件憑借高頻、高效、耐高溫的核心優勢，在新能源汽車、儲能系統、工業變頻等高端領域加速替代傳統硅基器件，...
2025-10-21 標簽：功率器件SiC數明半導體 680 0

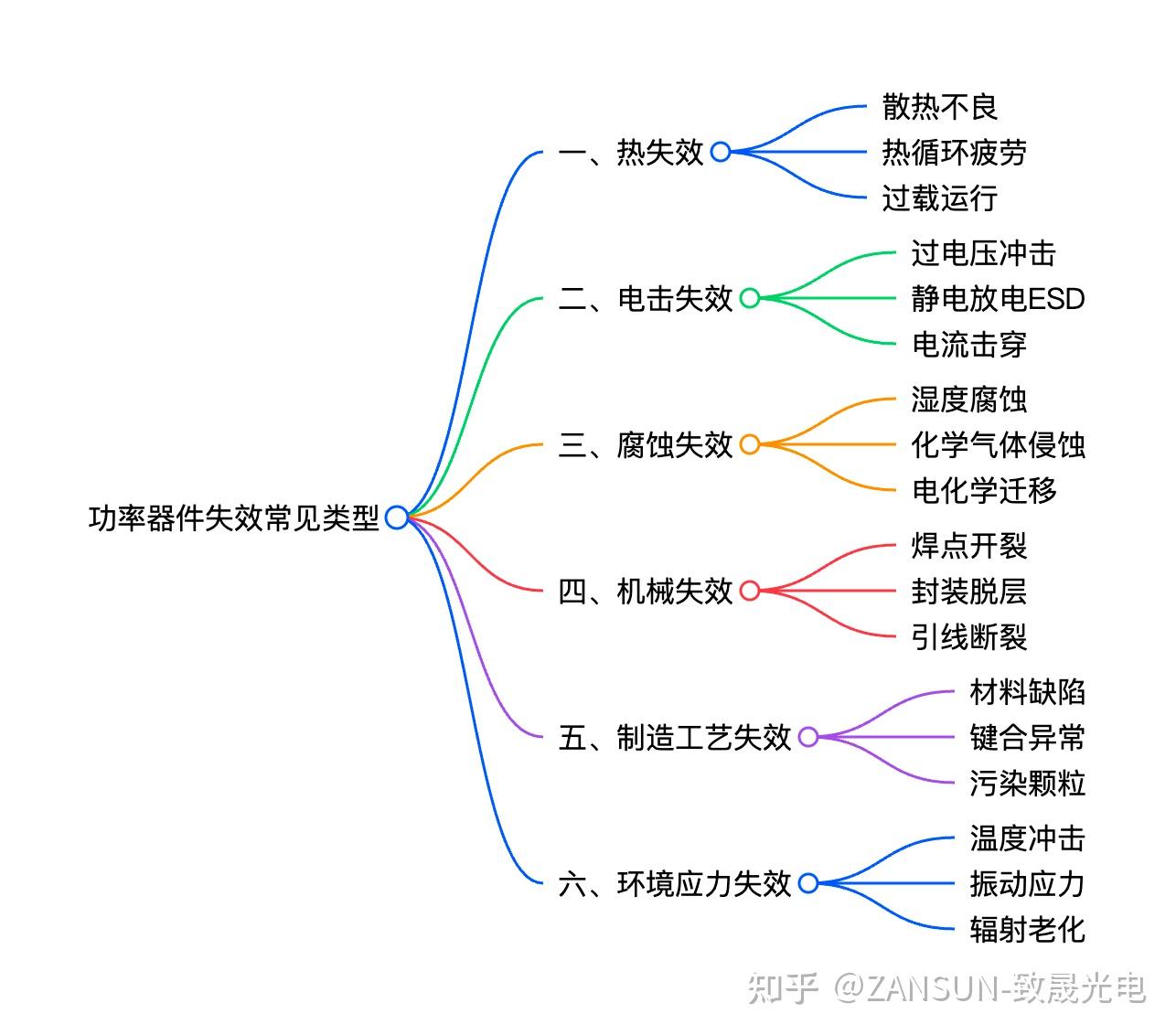

功率器件失效常見類型？熱紅外顯微鏡 vs 傳統方法，定位效率提升指南
