獲PD3.2+AEC-Q100雙認證的CX8831CQ，是高集成車規USB-PD快充方案，兼容市面多種主流快充協議。

在智能電動汽車普及浪潮中，誠芯微科技以前瞻視野傾力打造CX8831CQ：一顆集成DC+快充協議的車規級單顆“芯”芯片。它不僅滿足嚴苛的AEC-Q100認證，更以快速充電提升用戶體驗，為整車廠降本增效，提供高效穩定、成本更優的集成化DC電源解決方案。

想要USB實現PD快充功能，傳統的方案設計采用DC電源芯片+PD快充協議，這顆CX8831CQ為超簡DC快充電路設計而來，單顆“芯”就能搞定PD快充。其獨具匠心的高集成設計，將多協議快充控制器、DC降壓控制器及雙MOSFET融于單芯片，不僅顯著降低了BOM成本和方案設計復雜度，更讓工程師得以從復雜繁冗的電源設計中解脫出來。CX8831CQ優異的工作性能保障了USB在高強度使用下依然提供快速、穩定的充電體驗，完美契合消費電子對極速便捷充電的嚴苛要求，直擊新能源汽車及市場高效可靠充電痛點。

CX8831CQ是一款全集成USB PD解決方案。它集成了一個降壓轉換器，內置雙N型低阻抗功率開關管。
CX8831CQ特性如下：

適用于汽車電子應用

車規級 AEC-Q100 Grade2 等級認證

TID:13382

同步開關降壓轉換器

- 內置29m?/27m?功率開關管

- 輸入工作電壓范圍6-36V

- 轉換效率高達97%

- 支持恒壓恒流模式

- 內置軟起動，支持滿載啟動

支持線纜補償功能

支持最高180mΩ內阻線纜通信

支持在線升級

具備多重安全保護

- 過壓/欠壓,過流保護、短路保護

- 過溫降功率以及二次過溫保護

ESD特性±4KV

支持CHIP-LINK 動態功率分配

- 支持蘋果設備4檔功率自動分配

支持雙口輕載工作模式

支持USB PowerDelivery（PD）3.2以及PPS協議

- FPDO可配置：5V/9V/12V/15V/20V- OUTMAX: 45W

- APDO 可配置：5V/9V/15V/20V Prog

支持多種快充協議

- Quick Charge 2.0/3.0/3.0+

- 小米CHARGE TURBO 27W 協議

- 華為FCP/HVSCP 協議（支持華為優先）

- 三星AFC 5V/9V/12V 協議

- OPPO VOOC 協議

- MTK PE2.0 協議

CX8831CQ是一款內置多種快充協議的同步降壓轉換器 支持USB Type-C和 PD3.2協議以及PPS協議，高通 QC2.0/3.0/3.0+協議，華為 FCP/SCP/HVSCP協議，VOOC協議，聯發科 PE2.0 協議，三星 AFC 協議，USB BC1.2 DCP協議以及 Apple2.4A充電規范，為車載充電端口、各種快充適配器、智能排插等供電設備提供完整的解決方案。

CX8831CQ采用COT控制模式，內置電流采樣電路和紋波補償電路，內置雙N型低阻抗功率開關管。
CX8831CQ輸入工作電壓最高到36V，輸出電壓范圍是3.3V到21V，能提供最大45W的輸出功率，根據識別到的快充協議調整輸出電壓和電流。
CX8831CQ能自適應輸入電壓，依據輸入電壓自動調節輸出功率。
CX8831CQ的輸出具有CV/CC特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低。
CX8831CQ帶有線纜補償功能，隨著輸出電流增大相應的提高輸出電壓，來補償因線纜阻抗引起的電壓下降。

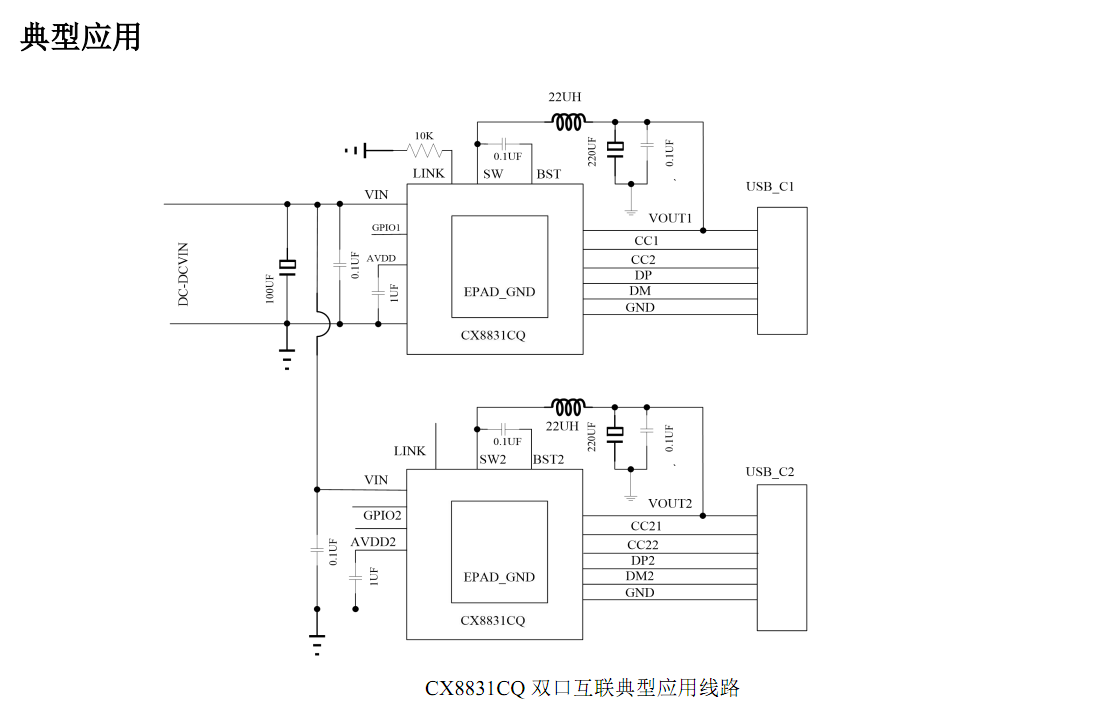

CX8831CQ通過兩顆芯片互聯（CHIP-LINK），可以實現兩個USB-C口單獨高功率工作，同時工作時降到低功率輸出。當其中一個USB-C口工作在5V/200mA（1W）以內，另一個USB-C口可實現高功率輸出。CX8831CQ支持二次燒錄，可實現在線升級。
