1×9光模塊：PECL接口終端匹配技術詳解之直流
在高速信號傳輸中，精確的終端匹配直接決定系統穩定性——我們將通過理論推導與工程參數對照，詳解以下關鍵設計環節：
50Ω至(VCC-2V)的Thevenin 等效電路
PECL到PECL的連接分直流耦合和交流耦合兩種形式，下面介紹：直流耦合情況下PECL輸出設計成驅動50Ω負載至(VCC-2V)。
由于一般情況下無法向終端網絡提供(VCC-2V)電源，經常會用并聯電阻，得到一Thevenin等效電路。圖1給出了Thevenin 變換，50Ω至(VCC-2V)的終端匹配要求滿足：
在3.3V供電時，電阻按5%的精度選取，R1為130Ω，R2為82Ω。而在+5.0V供電時，R1為82Ω，R2為130Ω。圖2給出了+3.3V 和+5.0V供電時的Thevenin等效終端網絡。
注：PECL 輸出配置為射極開路，沒有背向終端匹配

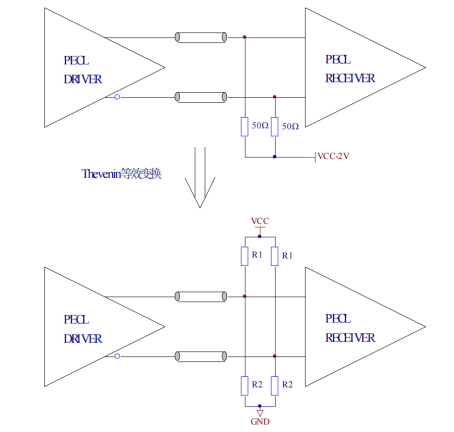

圖1.Thevenin等效變換
|
參數 |
RI=R3=R5=R7 |
R2=R4=R6-R8 |
備注 |
|
VCC=+3.3V |
130 Ω |
82 Ω |
告警電平的匹配方式請詢問芯片廠家技術支持 |
|
VCC=+5V |
82 Ω |
130 Ω |
注：PECL 告警接R10=2K，或R9and R10按PECL電平匹配，TTL 電平告警R9=R10=NC。不同種類的模塊告警有差別，視具體情況而定！

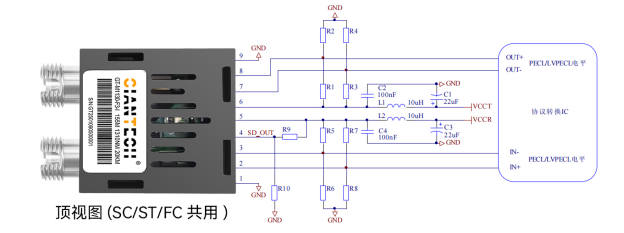

圖2. +3.3V和+5.0V 供電時光模塊與協議轉換IC 直流匹配網絡
