1.文件運行

導入工程
雙擊運行桌面GraniStudio.exe。

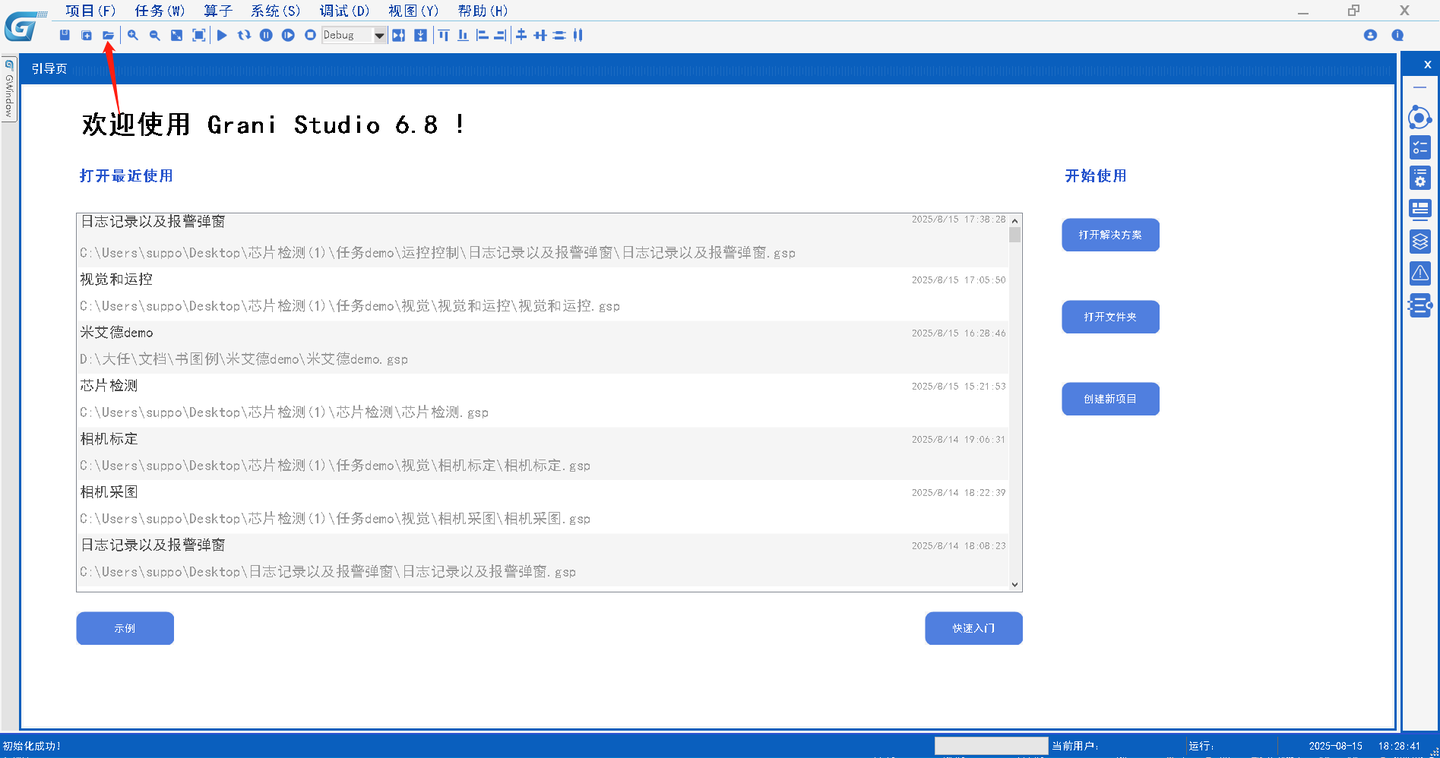

通過引導界面導入日志記錄以及報警彈窗例程，點擊導入按鈕。

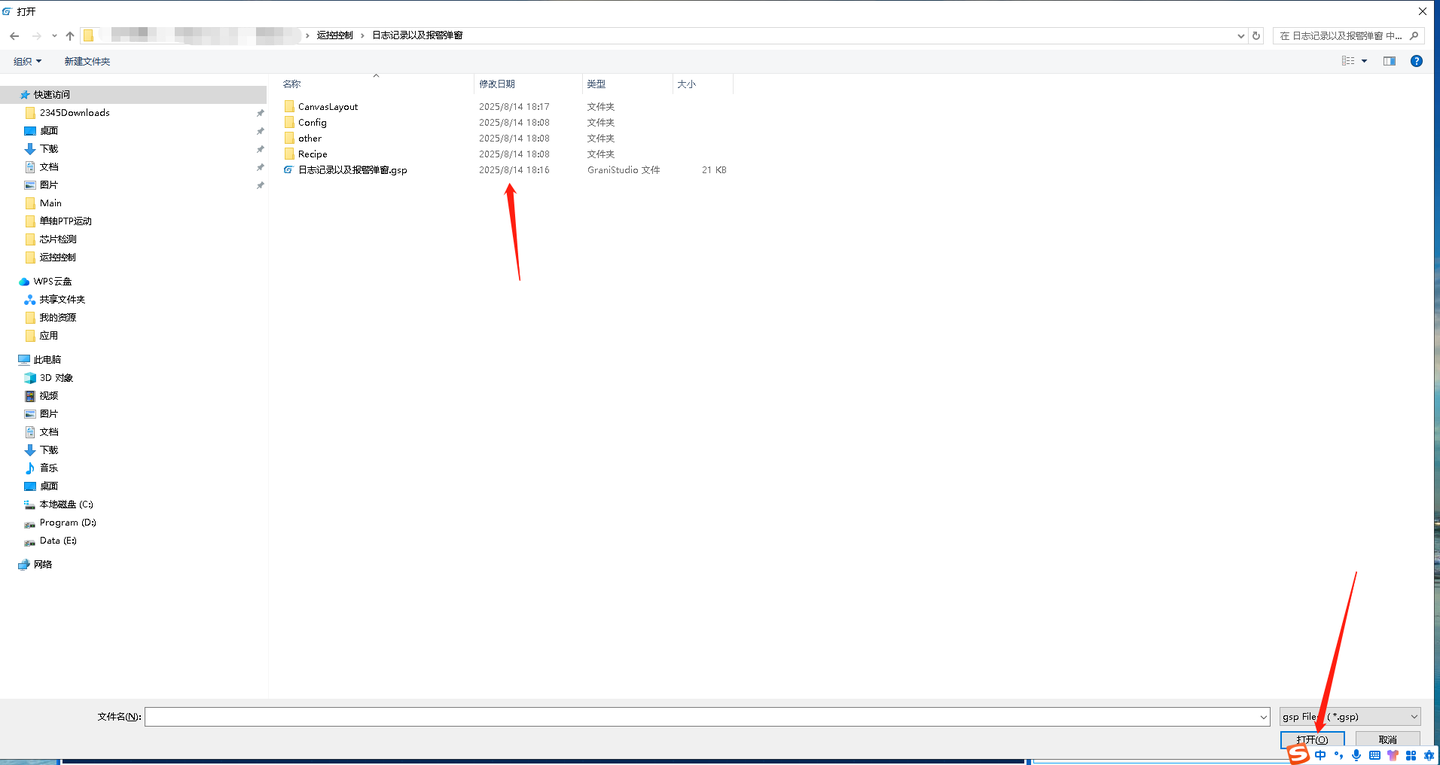

打開日志記錄以及報警彈窗例程所在路徑，選中日志記錄以及報警彈窗.gsp文件，點擊打開，完成導入。

2.功能說明

實現3個軸報警信號讀取，報警使用記錄報警信息并彈出提示，未報警記錄未報警信息。

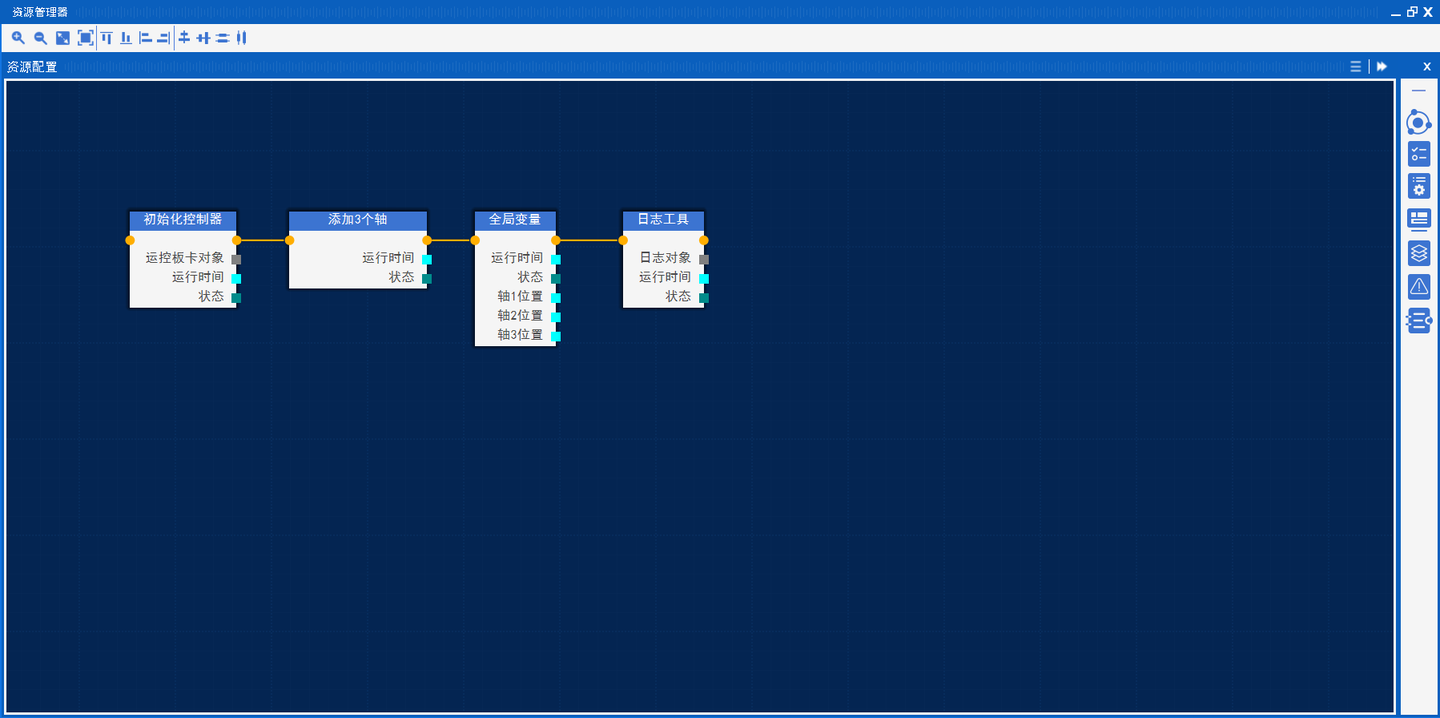

2.1通過初始化運控板卡算子連接格拉尼總線型運控卡，導入工程自動進行連接，此算子為使用運控控制板卡的第一項操作，后續運控算子需引用其輸出板卡對象才可使用。

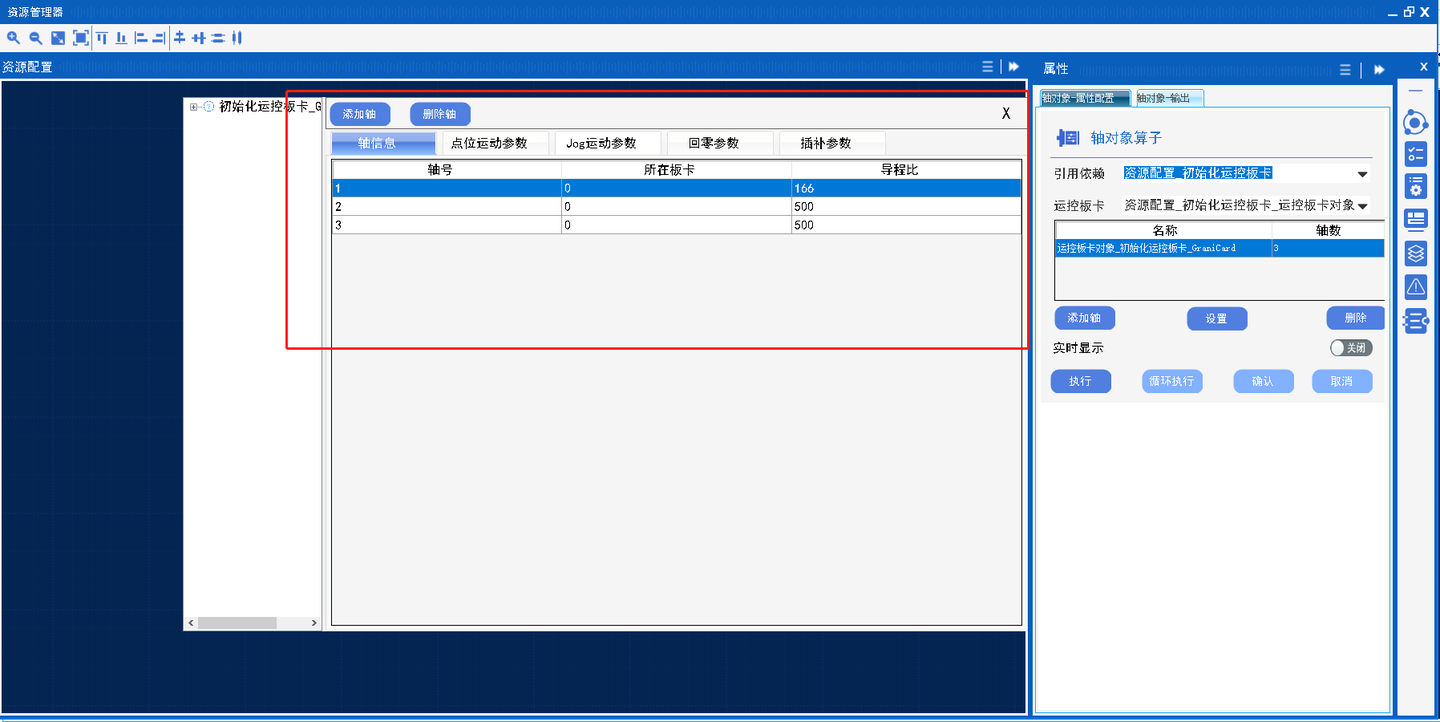

2.2通過軸對象算子增加控制軸數量以及配置每個軸的初始參數，如軸導程比等參數，注意因?yàn)檩S對象算子是為運控板卡對象中添加控制軸數，所以軸對象算子需引用運控板卡對象，軸對象算子需在初始化運控板卡算子后使用。

2.3使用日志工具創建日志存儲路徑。

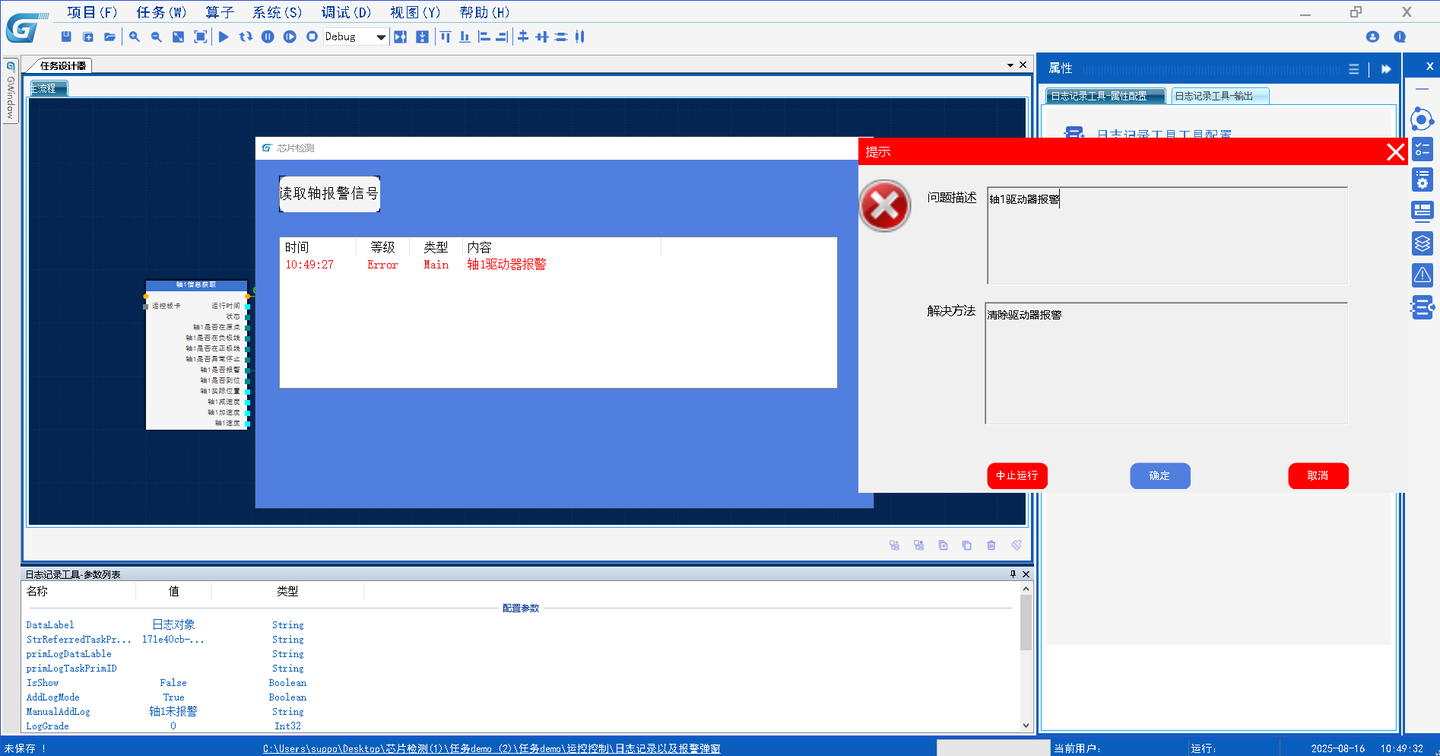

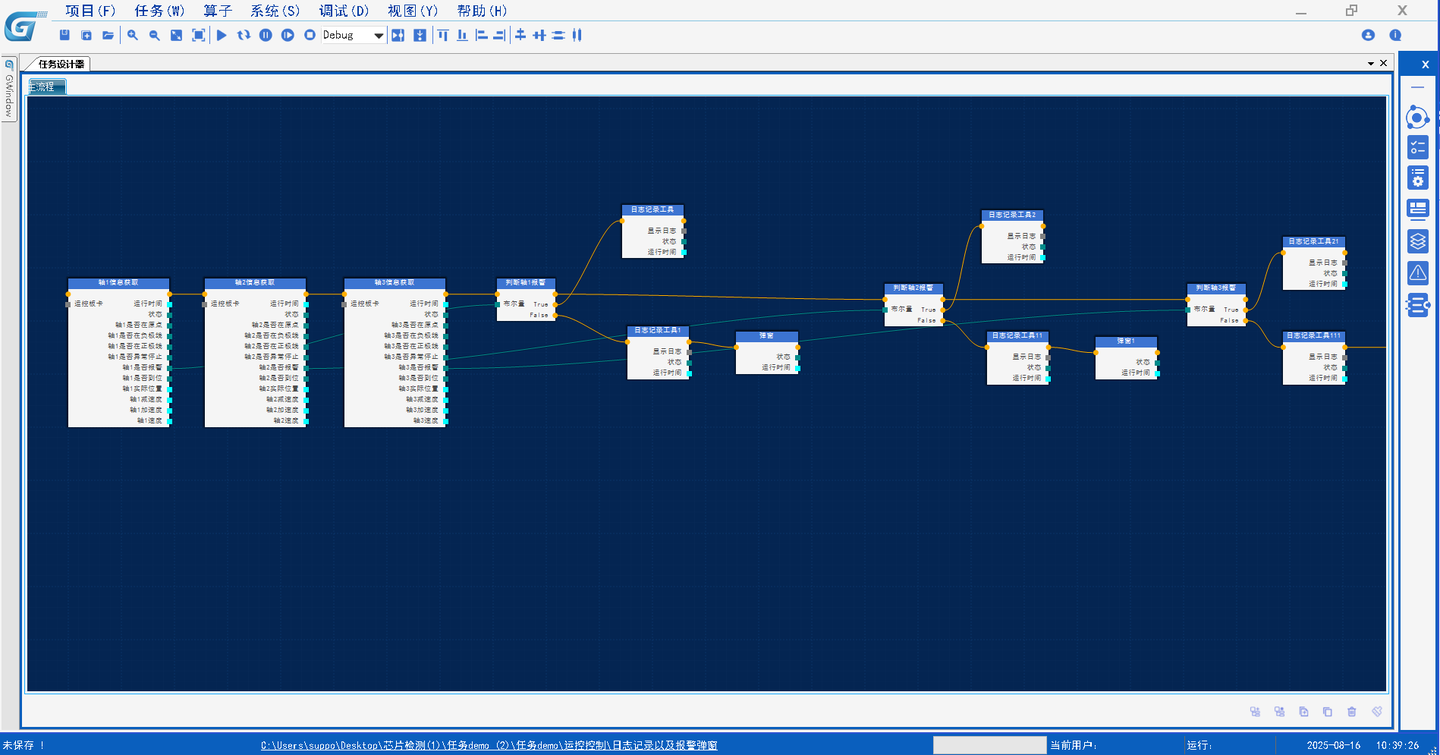

2.4使用軸信息算子讀取3個軸的報警信號，使用條件分支判斷讀取結果，使用日志記錄工具記錄日志信息，報警狀態通過彈窗算子進行彈窗提示。

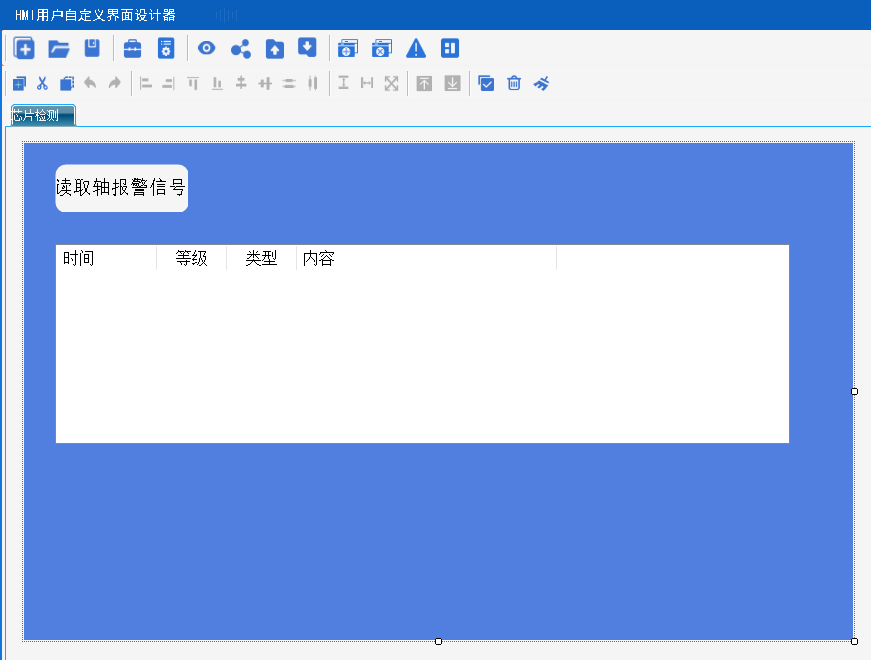

2.5 運行HMI。

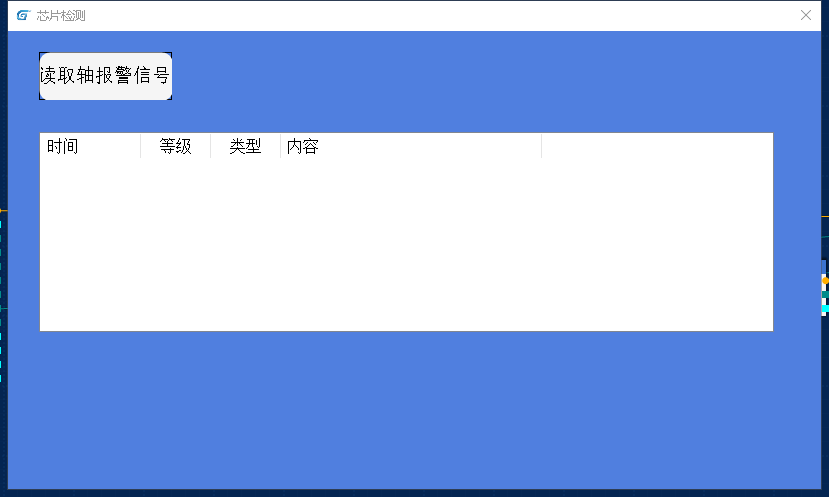

點擊讀取軸報警信號按鈕，執行主流程，并將日志通過日志記錄控件進行顯示。

3.異常處理

當驅動器未報警而執行時提示驅動器報警時：

重新執行資源管理器器算子，看連接運控板卡是否正常，未連接成功查看總線卡與驅動器連接網線是否松動。
