1.文件運行

導入工程
雙擊運行桌面GraniStudio.exe。

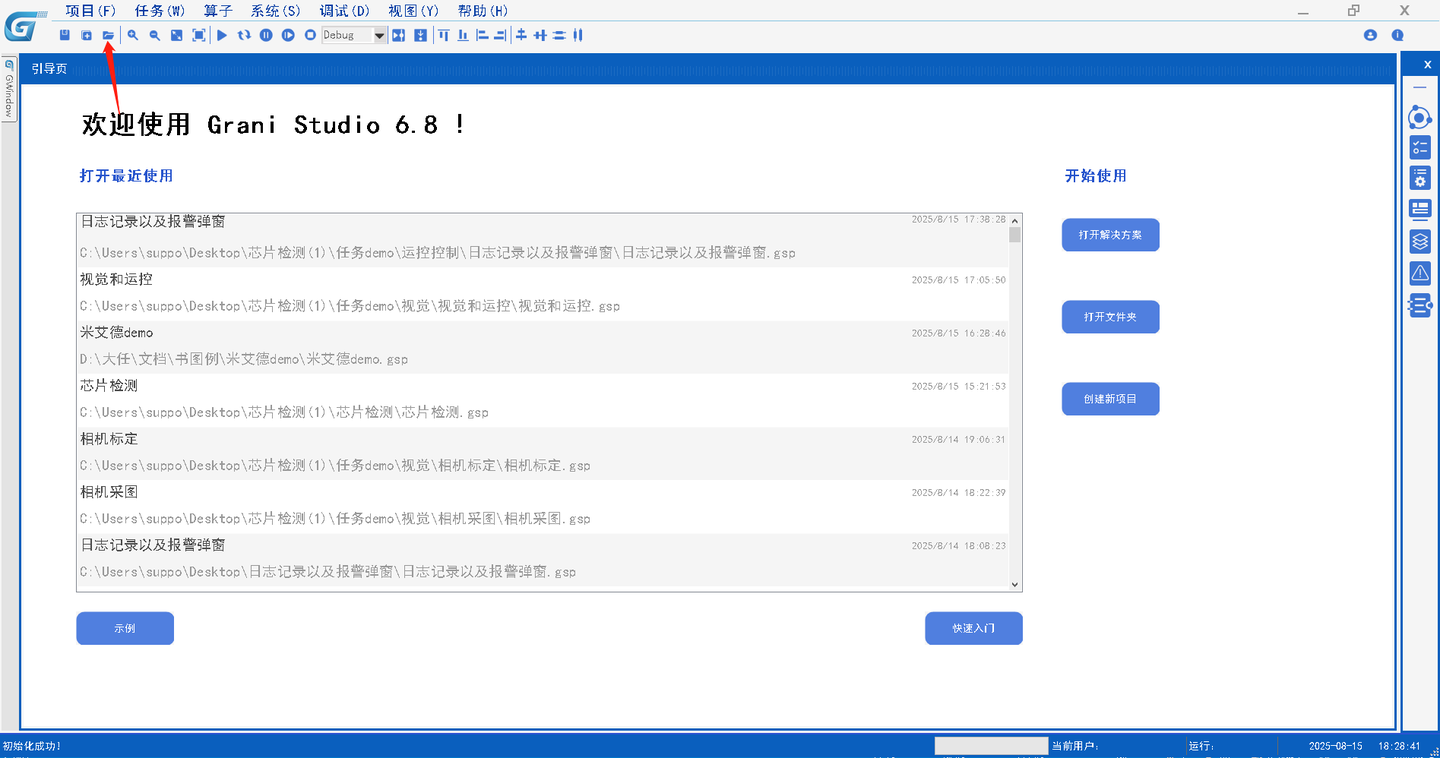

通過引導界面導入相機采圖例程，點擊導入按鈕。

打開相機采圖例程所在路徑，選中相機采圖.gsp文件，點擊打開，完成導入。

2.功能說明

實現海康相機連接以及單次采圖顯示。

注意：連接相機需加載對應GS提供的相機庫，采用絕對路徑，因此使用前如果相機庫路徑在電腦上沒有，需手動導入相機DLL相機，使用過程如2.1所示。

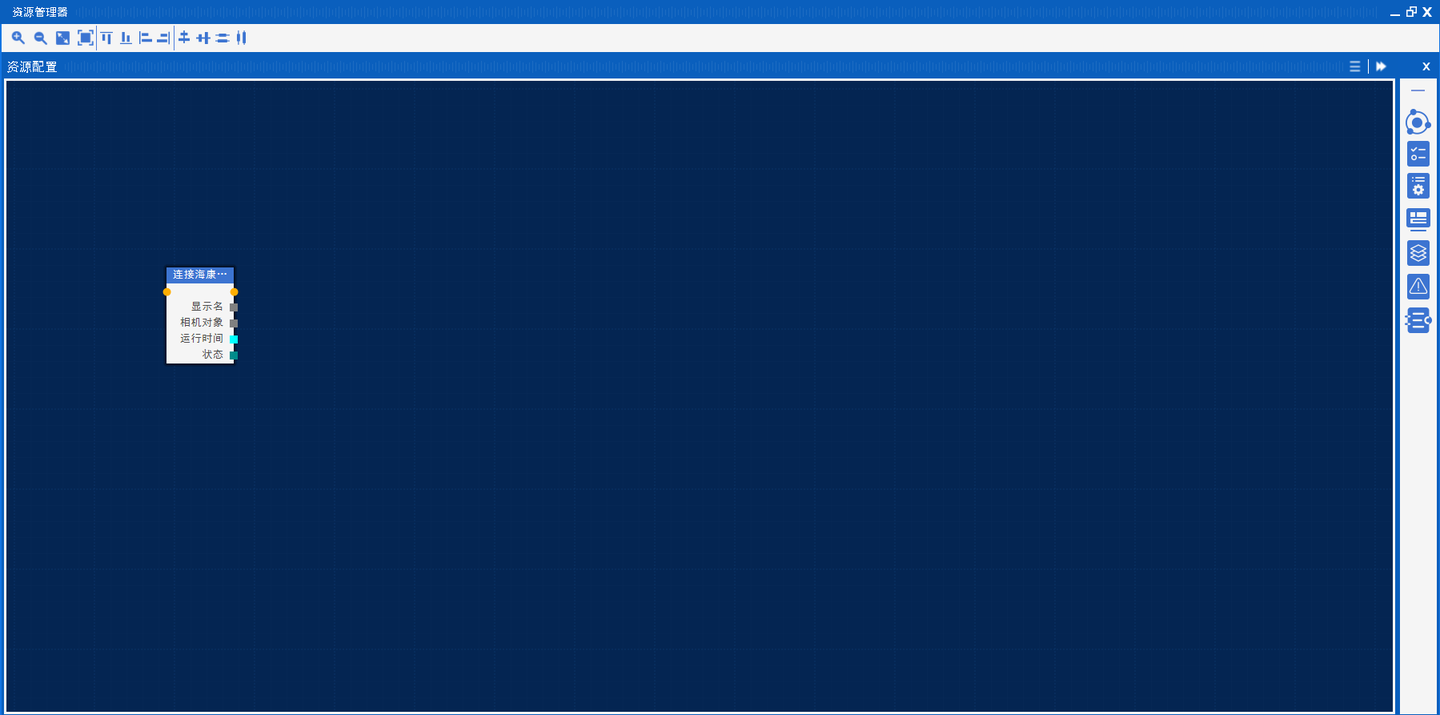

2.1通過相機資源管理器算子連接相機。

點擊相機路徑選擇，路徑跳轉到軟件根目錄選擇HardwareResources文件夾中的Camera文件夾。

根據相機型號選擇Camera文件夾中對應的驅動庫，設備使用?？迪鄼C，使用HIKGigECamera.dll加載顯示到相機資源管理器列表，點擊執行打開相機,完成相機連接。

2.2使用圖像采集算子采圖圖像，使用前確認是否已經配置成使用設備上的相機，如果沒有配置，需手動配置使用相機，否則無法正常取圖。

2.3 運行HMI。

點擊采圖按鈕，執行主流程并通過圖片框控件顯示采集圖片

3.異常處理

當相機已經連接至電腦，手動導入相機DLL相機資源管理器未設備到有相機時：查看電腦是否已經安裝相機驅動，例如使用?？?D相機需安裝MVS并配置相機IP；

當圖像采集算子執行失敗時：查看相機是否連接成功，不使用外部觸發模式下的單幀采集在3秒內未接收到相機返回圖像則認定采圖失敗。
