TPS9260x-Q1 系列器件是一款單通道和雙通道高側電流 LED 驅動器。該系列器件具有全面的保護和診斷功能，專用于汽車前照明，非常適合汽車前照明。每個獨立驅動器的基座是一個峰值電流模式升壓控制器。每個控制器都有兩個獨立的反饋環路，一個帶有高側電流檢測分流器的電流反饋環路和一個帶有外部電阻分壓器網絡的電壓反饋環路?？刂破魈峁┖愣ǖ妮敵鲭妷夯蚝愣ǖ妮敵鲭娏鳌＿B接的負載決定了器件是調節恒定輸出電流（如果電路早于電壓設定點達到電流設定點）還是恒定輸出電壓（如果電路首先達到電壓設定點，例如，在開路負載條件下）。
*附件：tps92601-q1.pdf

每個控制器都支持所有典型拓?fù)洌缟龎?、升壓到電池、SEPIC 或反激式。

高側 PMOS FET 驅動器的用途是用于 LED 燈串的 PWM 調光，以及在 GND 外部短路時進行切斷以保護電路。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 125°C 環境工作溫度
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C4B
• 輸入電壓：4 V–40 V（最大 45 V 絕對值）
• 輸出電壓：4 V–75 V（最大 80 V 絕對值）
• 具有集成斜率補償功能的固定頻率電流模式控制器
• 兩個調節環路，每個通道的恒流輸出和恒壓輸出
• 高側電流檢測：
  • 150 mV 或 300 mV 檢測電壓（EEPROM 選件）
  • ±6 mV失調（實現約4%或2%的LED電流精度）
• 輸出電壓檢測，內部基準電壓源：2.2 V ±5%
• 集成低側NMOS-FET驅動器：峰值柵極驅動電流典型值0.7 A
• 頻率同步
• PWM調光和模擬調光
• 診斷：
  • 高側電流（LED電流）可作為模擬輸出
  • LED 開路和 GND 短路檢測
  • 短路輸出保護
• 內部欠壓和過壓鎖定

參數

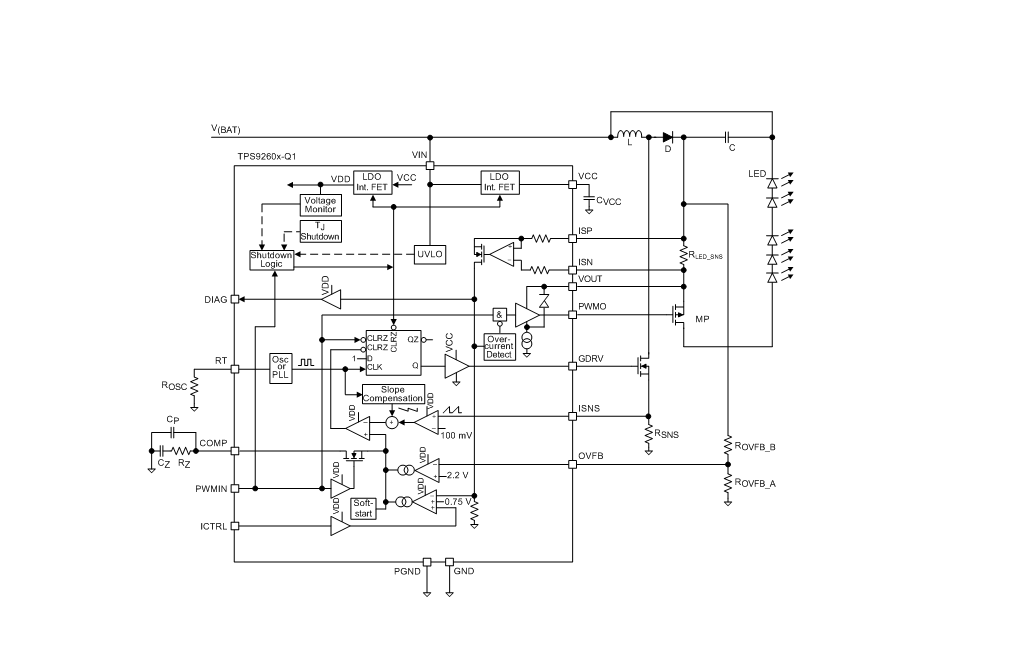

方框圖

?1. 產品概述?

• ?型號系列?：TPS92601-Q1（單通道）、TPS92602-Q1（雙通道）LED驅動器，專為汽車前照燈設計，符合AEC-Q100 Grade 1標準（-40°C至125°C工作溫度）。
• ?關鍵特性?：
  • 輸入電壓范圍：4V-40V（最大45V），輸出電壓范圍：4V-75V（最大80V）。
  • 集成峰值電流模式控制器，支持升壓（Boost）、SEPIC、反激（Flyback）等拓?fù)洹?/li>
  • 高邊電流檢測（150mV/300mV可選），LED電流精度±6mV（約2%-4%精度）。
  • 支持PWM調光和模擬調光（10%-100%范圍），診斷功能包括開路/短路檢測。

?2. 功能模塊?

• ?控制核心?：固定頻率峰值電流控制，內置斜率補償防止次諧波振蕩。
• ?保護機制?：
  • ?欠壓/過壓鎖定?：輸入電壓低于3.5V關閉，高于40.7V保護。
  • ?過熱保護?：結溫超過165°C時關閉，145°C恢復。
  • ?短路保護?：輸出短路至地時關閉PMOS調光FET。
• ?診斷輸出?（DIAGx引腳）：
  • 開路LED時拉低，短路時拉高，正常工作時輸出與LED電流成比例的電壓（0.2V-2.85V）。

?3. 典型應用設計?

? 升壓拓?fù)洌˙oost） ?

• ?設計參數?：
  • 輸入：6V-16V（汽車電池），輸出：30V（9顆LED串聯），電流1A/通道。
  • 開關頻率：600kHz（通過RT引腳電阻設置，20kΩ典型值）。
• ?關鍵元件選型?：
  • ?電感?：22μH（如Wurth 74435572200），需滿足5.26A飽和電流。
  • ?整流二極管?：60V/3A Schottky（如30BQ060PbF），功耗約0.5W。
  • ?輸出電容?：15μF（3×3.3μF并聯），ESR<1.71mΩ。

? 升壓至電池拓?fù)洌˙oost-to-Battery） ?

• 適用于LED正向電壓介于輸入電壓范圍時（如13.2V輸出），設計類似升壓拓?fù)?，但需調整電感與電容參數。

?4. 布局與散熱建議?

• ?PCB布局?：
  • 分離模擬地（AGND）與功率地（PGND），單點連接。
  • 縮短開關回路路徑（輸入電容、MOSFET、二極管），減少寄生電感。
  • 高阻抗引腳（如RT、COMP）遠離噪聲源。
• ?散熱設計?：
  • 使用PowerPAD?封裝，熱阻θJA為37°C/W（20引腳）/37.2°C/W（28引腳）。
  • 推薦焊接熱焊盤至PCB以優化散熱。

?5. 調試與補償?

• ?環路補償?：
  • COMP引腳外接RC網絡（如510Ω電阻+0.22μF電容），帶寬需低于右半平面零點頻率的1/5。
  • 示例：升壓拓?fù)渲?，f(ZRHP)≈10kHz，交叉頻率設為2kHz。

?6. 版本更新?

• ?修訂歷史?：
  • 2018年7月更新（Rev E）：優化引腳定義，調整VCC命名一致性。
  • 2015年1月更新（Rev D）：單/雙通道功能擴展，ESD評級調整。

?7. 封裝與訂購信息?

• ?封裝選項?：
  • HTSSOP-20（TPS92601-Q1）和HTSSOP-28（TPS92602-Q1），帶裸露焊盤。
• ?環保認證?：RoHS兼容，無鉛（NIPDAU）鍍層。
