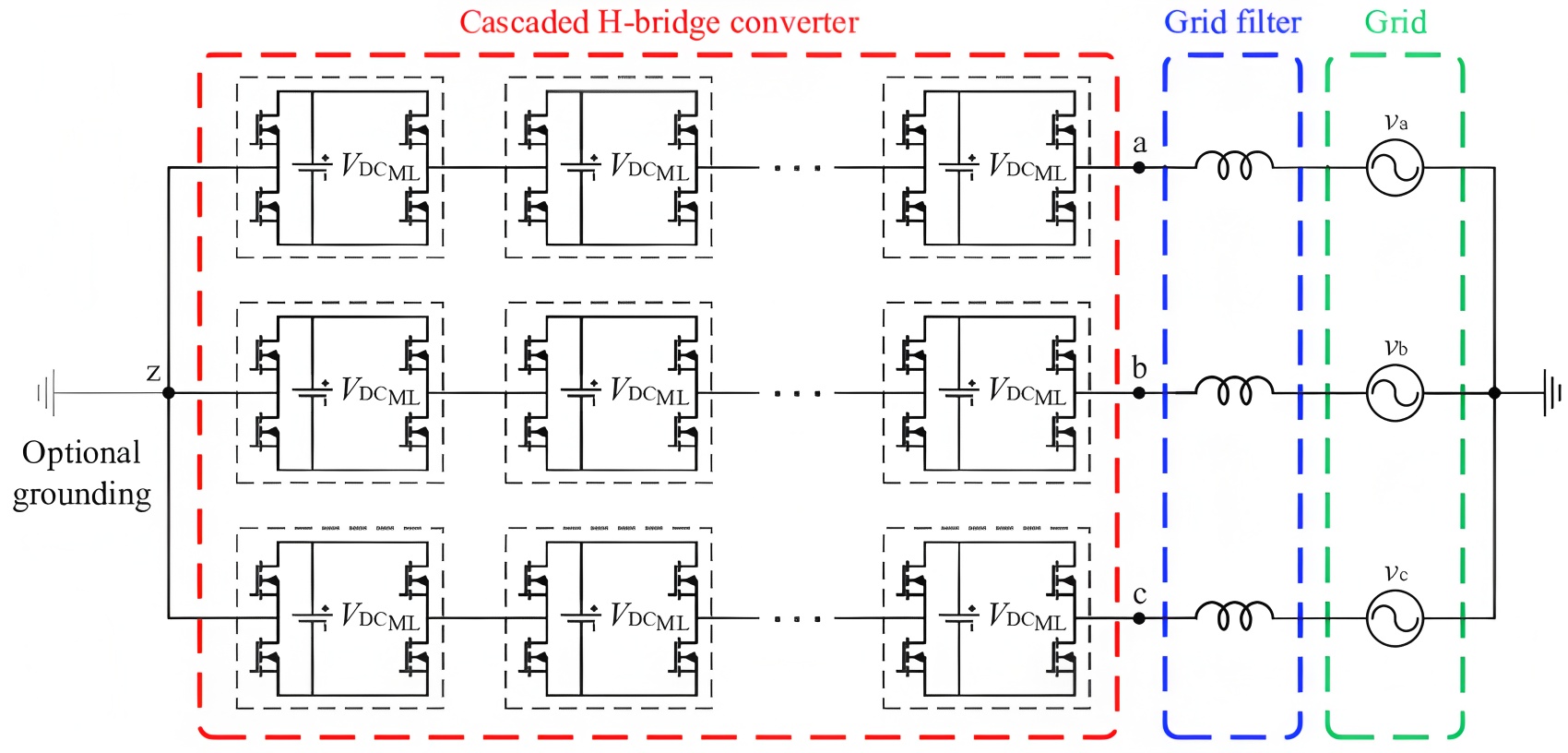

傾佳電子代理的國產碳化硅（SiC）MOSFET功率模塊正以其材料的本征優勢和成熟的系統級解決方案，在全球功率半導體市場中扮演著日益重要的角色。以基本半導體（BASiC Semiconductor）為代表的國內廠商，已成功研發出性能卓越的SiC模塊產品線，并在多個高頻高功率應用場景中，通過實證級仿真數據證明，其技術性能足以與英飛凌（Infineon）和富士（Fuji）等國際老牌巨頭的IGBT模塊進行直接競爭。這種競爭的核心優勢并非簡單的參數追趕，而是在于SiC技術從底層材料到系統集成所帶來的全方位性能躍升。

本報告旨在通過深入分析SiC與IGBT在物理特性和損耗機制上的根本差異，并結合國產SiC模塊的實際產品數據和應用仿真結果，系統性地闡述其實現“正面硬剛”的實力和“徹底替代”的可行性。報告將重點剖析SiC模塊在工業電焊機和電機驅動等典型應用中，如何在開關損耗、系統效率和功率密度等關鍵指標上展現出壓倒性優勢。此外，報告還將探討國產廠商如何通過提供包括米勒鉗位（Miller Clamp）功能在內的全棧式驅動解決方案，有效解決了SiC應用中的技術挑戰，為國產化替代鋪平了道路。

最終的結論是，國產SiC功率模塊的崛起，不僅是技術性能上的突破，更是產業鏈上下游協同發展、形成完整生態系統的成果。盡管面臨成本和供應鏈等挑戰，但通過聚焦高附加值應用和持續的技術創新，國產SiC功率半導體有望在全球市場中占據一席之地，并最終實現對傳統IGBT模塊的徹底替代。

表格1：SiC MOSFET vs. Si IGBT核心技術優勢一覽

第1章：功率半導體新紀元：SiC與IGBT的底層邏輯對決

1.1 物理根源：SiC何以成為顛覆者？

碳化硅（SiC）作為第三代半導體材料的杰出代表，其對傳統硅（Si）基IGBT的挑戰并非源于簡單的技術迭代，而是基于材料物理特性的根本性顛覆。這種差異決定了SiC MOSFET在性能上具備了與生俱來的優勢。

首先，寬禁帶（Wide Bandgap）是SiC區別于Si的最核心特征。SiC的禁帶寬度約為3.2 eV，遠高于硅的1.12 eV 。這一特性使得SiC在承受高電場強度時，仍能保持其半導體性能，這直接翻譯為更高的耐壓能力和更小的芯片尺寸。在制造1200V級別的功率器件時，SiC芯片的尺寸可以遠小于同等規格的硅基器件，從而在相同的封裝面積內實現更高的電流密度。

其次，SiC具備極高的臨界電場（High Critical Electric Field）。SiC的臨界電場約為2.2-2.8 MV/cm，是硅的10倍以上。這一物理屬性允許器件在實現相同耐壓能力時，擁有更薄且摻雜濃度更高的漂移層。漂移層是高壓功率器件中決定導通電阻的主要部分，其厚度的減小和摻雜濃度的增加，直接降低了導通電阻（RDS(on)?）。這正是SiC MOSFET在高壓下仍能保持極低導通損耗的關鍵。

再者，SiC的熱導率也遠超硅。SiC的熱導率約為150 W/mK，大約是硅的3倍 。這種高效的熱傳導能力使得SiC器件能夠更有效地將工作產生的熱量傳導出去。配合更高的最高工作結溫（可達 175°C），SiC器件可以在更高的環境溫度和更惡劣的熱工況下穩定運行，這為實現更高的功率密度和更緊湊的系統設計提供了堅實的熱管理基礎。

綜上所述，SiC的這些物理特性并非是漸進式的改進，而是對硅基材料的“降維打擊”。這意味著，無論IGBT技術如何演進和優化（例如富士的第7代技術），其性能提升最終都會受到硅材料物理極限的制約。SiC從底層材料上就打破了這些限制，從而為功率半導體行業開辟了全新的性能空間。

1.2 損耗機制：IGBT的致命“拖尾”與SiC的“零”恢復

SiC MOSFET和Si IGBT在損耗機制上的根本差異是其在應用中性能分野的直接原因。理解這一差異，是分析為何SiC能夠?qū)崿F(xiàn)高頻化和高效率的關鍵。

首先是傳導損耗。SiC MOSFET的導通特性類似于一個純電阻，其傳導損耗與流過器件的電流平方（ID2?）和導通電阻（RDS(on)?）成正比 。相比之下，IGBT作為雙極型器件，其導通時存在一個固定的“拐點電壓”（Knee Voltage），之后表現為飽和壓降（ VCE(sat)?）。因此，IGBT的導通損耗大致與電流和飽和壓降的乘積成正比 。在較低電流下，SiC MOSFET的電阻特性使其導通損耗小于IGBT。而在大電流下，IGBT的飽和特性可能使其導通損耗更具優勢，但這需要在具體的應用中進行權衡。

然而，真正決定SiC顛覆性優勢的是開關損耗。IGBT屬于雙極型器件，其工作原理依賴于少數載流子（Minority Carriers）的注入和調制。在IGBT關斷時，這些被注入的少數載流子需要一定時間來復合或被清除，這一過程產生了“拖尾電流”（Tail Current） 。這個拖尾電流不僅延長了IGBT的關斷時間，還產生了可觀的關斷損耗（ Eoff?），并且隨著開關頻率的增加，總開關損耗會線性增加 。這種內在的物理機制嚴重限制了IGBT的工作頻率，使其通常只能在20 kHz以下的低頻應用中發揮優勢 。

與此形成鮮明對比的是，SiC MOSFET作為單極型（Unipolar）器件，其導通和關斷過程僅涉及多數載流子。因此，SiC MOSFET的開關過程中沒有少數載流子效應，也就不存在拖尾電流 。這使得SiC器件的開關速度極快，關斷損耗極低，能夠在數十kHz甚至MHz的高頻率下高效工作 。此外，SiC MOSFET固有的體二極管（Body Diode）也具有極低甚至可忽略的反向恢復電荷（ Qrr?）和反向恢復損耗（Err?），這與IGBT的快速恢復二極管（FRD）有本質區別 。例如，在提供的資料中，英飛凌某款1400A IGBT模塊的反向恢復電荷（ Qrr?）在25°C下高達665 μC ，而基本半導體的BMF80R12RA3 SiC模塊（80A）的Q_{rr}僅為0.36 μC 。盡管電流等級不同，但這種數量級的差異清晰地體現了SiC的“零”恢復特性。

IGBT的拖尾電流和高反向恢復電荷是其高頻工作的“枷鎖”。SiC MOSFET通過其單極性工作原理，從根本上消除了這些損耗，從而實現了超快的開關速度和極低的總開關損耗。這不僅提升了系統效率，更重要的是，高頻工作特性允許系統設計者使用體積更小、重量更輕的無源器件（如電感、電容和變壓器），最終實現整個電源或傳動系統在體積和重量上的革命性減小，顯著提高功率密度。

第2章：國產力量崛起：基本半導體SiC模塊技術實證

基本半導體（BASiC Semiconductor）作為國產SiC功率半導體領域的代表，通過其Pcore?2系列SiC MOSFET模塊，展示了國產技術在產品性能和可靠性上的強大實力。其產品線不僅覆蓋了多種主流封裝形式，更通過詳實的數據驗證了其在關鍵技術指標上足以媲美甚至超越國際競品。

2.1 全面產品線：34mm與62mm模塊家族

基本半導體的產品布局展現了其深耕SiC功率器件市場的決心和能力。其Pcore?2系列工業模塊涵蓋了兩種主流封裝：34mm和62mm。34mm封裝系列包括BMF60R12RB3（60A）、BMF80R12RA3（80A）、BMF120R12RB3（120A）和BMF160R12RA3（160A），主要面向工業電焊機、感應加熱、工業變頻器和電鍍電源等中等功率應用 。62mm封裝系列則包括BMF240R12E2G3（240A）、BMF360R12KA3（360A）和BMF540R12KA3（540A），主要服務于儲能系統、光伏逆變器、輔助牽引和電機驅動等更高功率密度和更大電流的應用 。這種全面的產品線布局，證明了國產廠商已具備規?；?、系列化的產品交付能力，能夠滿足不同行業和應用場景的需求，為國產替代提供了豐富的選擇。

2.2 數據說話：靜態與動態性能的量化分析

國產SiC模塊的競爭優勢并非空穴來風，而是建立在扎實的技術參數和嚴謹?shù)臏y(cè)試數據之上。

2.2.1 靜態參數剖析

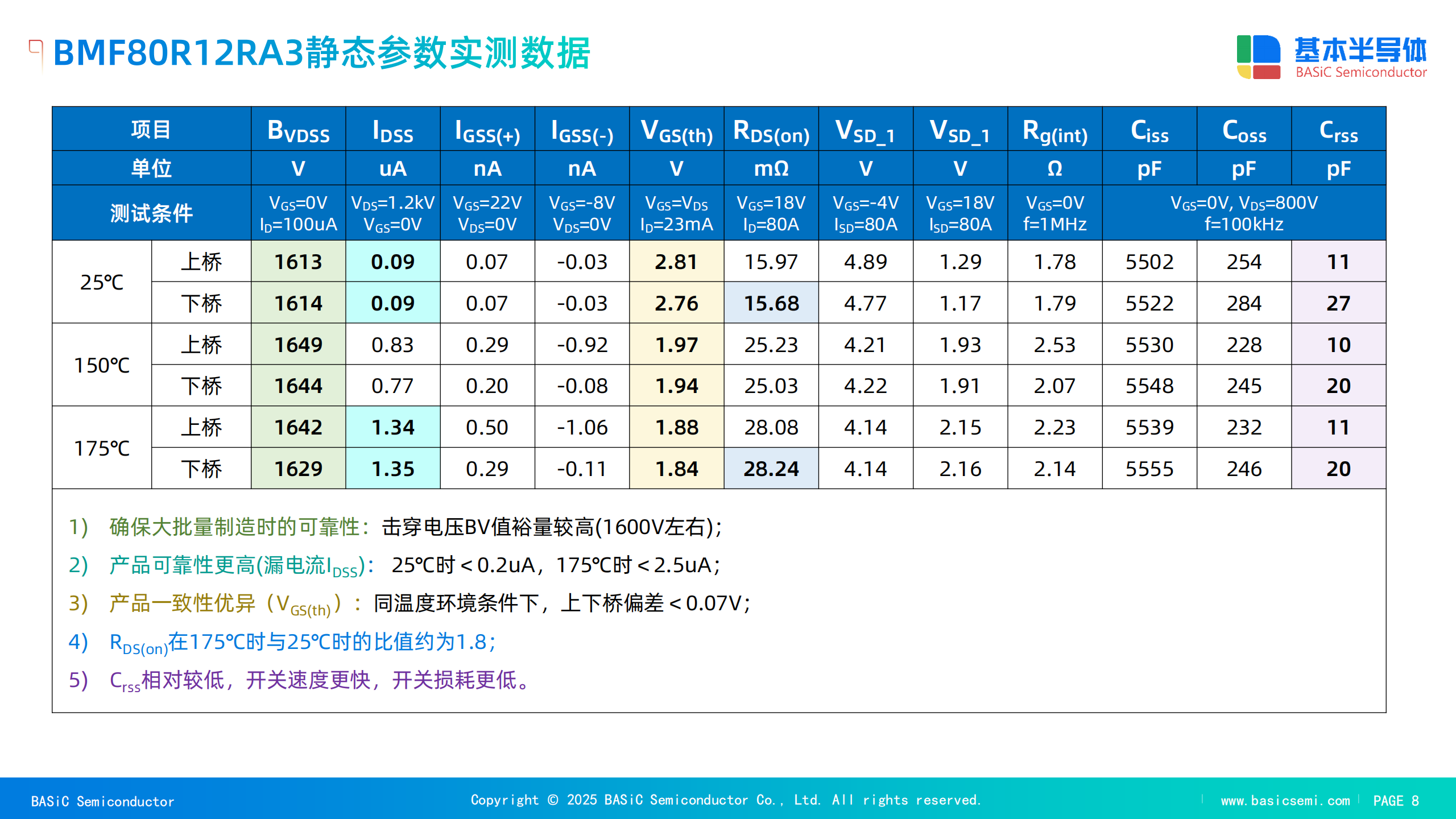

首先，在靜態參數方面，基本半導體的SiC模塊展現了卓越的性能。以BMF80R12RA3模塊為例，其額定耐壓為1200V，但在實測中，擊穿電壓（BVDSS?）達到了1613V，提供了超過30%的電壓裕量，極大地提升了器件在實際應用中的可靠性 。在導通性能上，該模塊在 25°C下的典型導通電阻（RDS(on)?）為15 mΩ，即使在175°C的最高工作結溫下，也僅增加到28.08 mΩ，其阻值比約為1.8 。這種優異的高溫導通特性，保證了模塊在惡劣熱環境下仍能保持高效的傳導性能。

2.2.2 動態性能實測

在動態性能方面，SiC MOSFET的低開關損耗和快開關速度是其核心優勢。BMF80R12RA3模塊的反向傳輸電容（Crss?）在25°C時僅為11-27 pF 。這一極低的電容值是實現超快開關速度的物理基礎，因?yàn)樗鼪Q定了在開關過程中，柵極-漏極之間耦合的電荷量。

C_{rss}越小，開關過程中柵極電壓受到的影響越小，從而能夠?qū)崿F(xiàn)更高的di/dt和dv/dt。

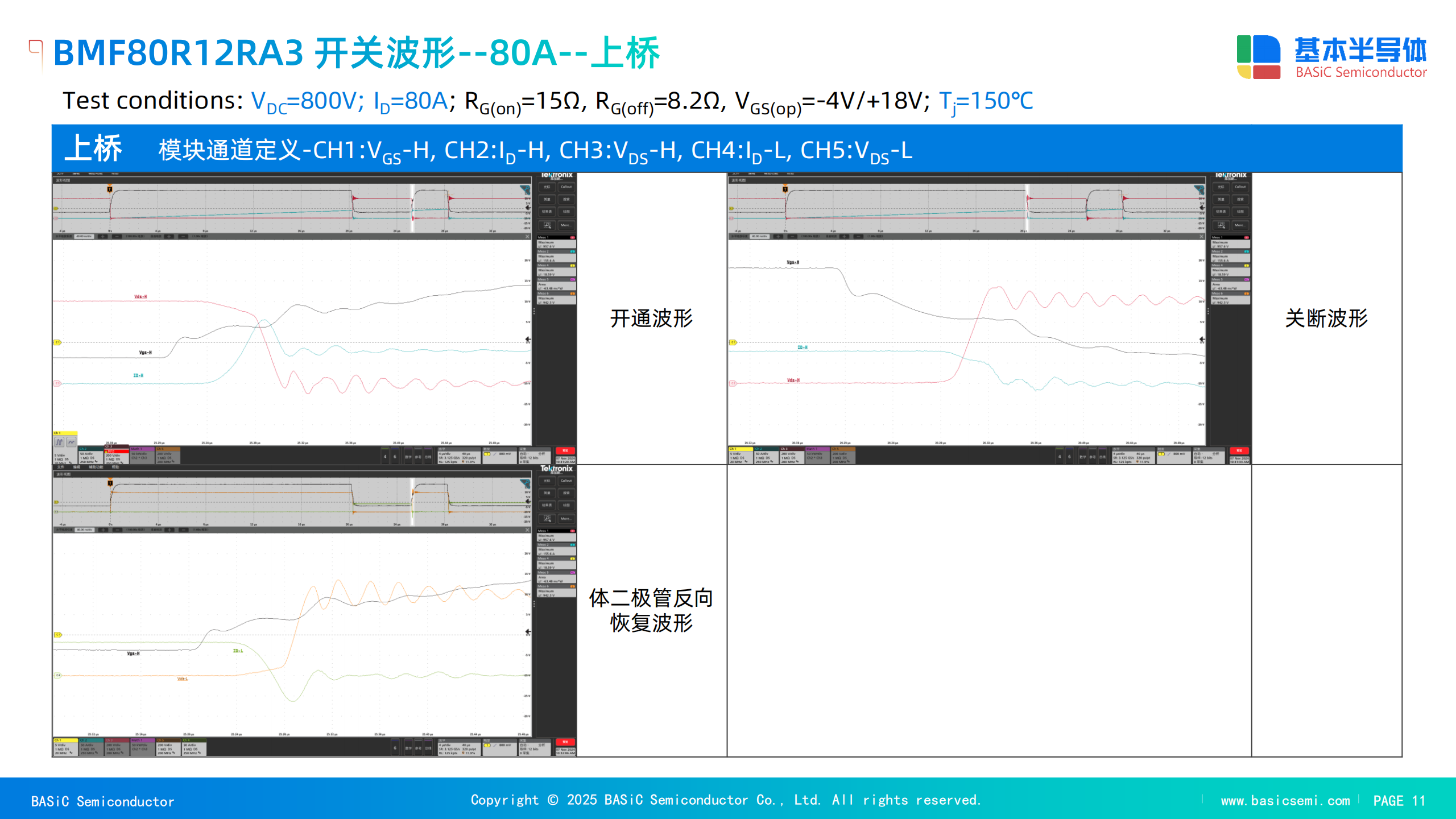

利用高壓雙脈沖測試平臺，實測數據顯示，BMF80R12RA3在VDS?=800V、ID?=80A、150°C的條件下，總開關損耗（Etotal?）僅為3.52 mJ 。更值得關注的是其體二極管的反向恢復特性。在相同的測試條件下，反向恢復電荷（ Qrr?）僅為1.25 μC，反向恢復損耗（Err?）為0.44 mJ 。這一數據與IGBT模塊形成鮮明對比，例如英飛凌FZ1400R33HE4 IGBT模塊在1400A時的反向恢復電荷高達665 μC 。這種數量級的差異，正是SiC“零”恢復特性的直接體現，也是其能夠在高頻下實現低損耗運行的關鍵。

2.3 封裝可靠性：以先進材料構筑堅固防線

功率模塊的長期可靠性不僅取決于芯片本身的性能，更依賴于其封裝技術。國產廠商已經深刻認識到這一點，并在封裝材料上進行了大膽創新。

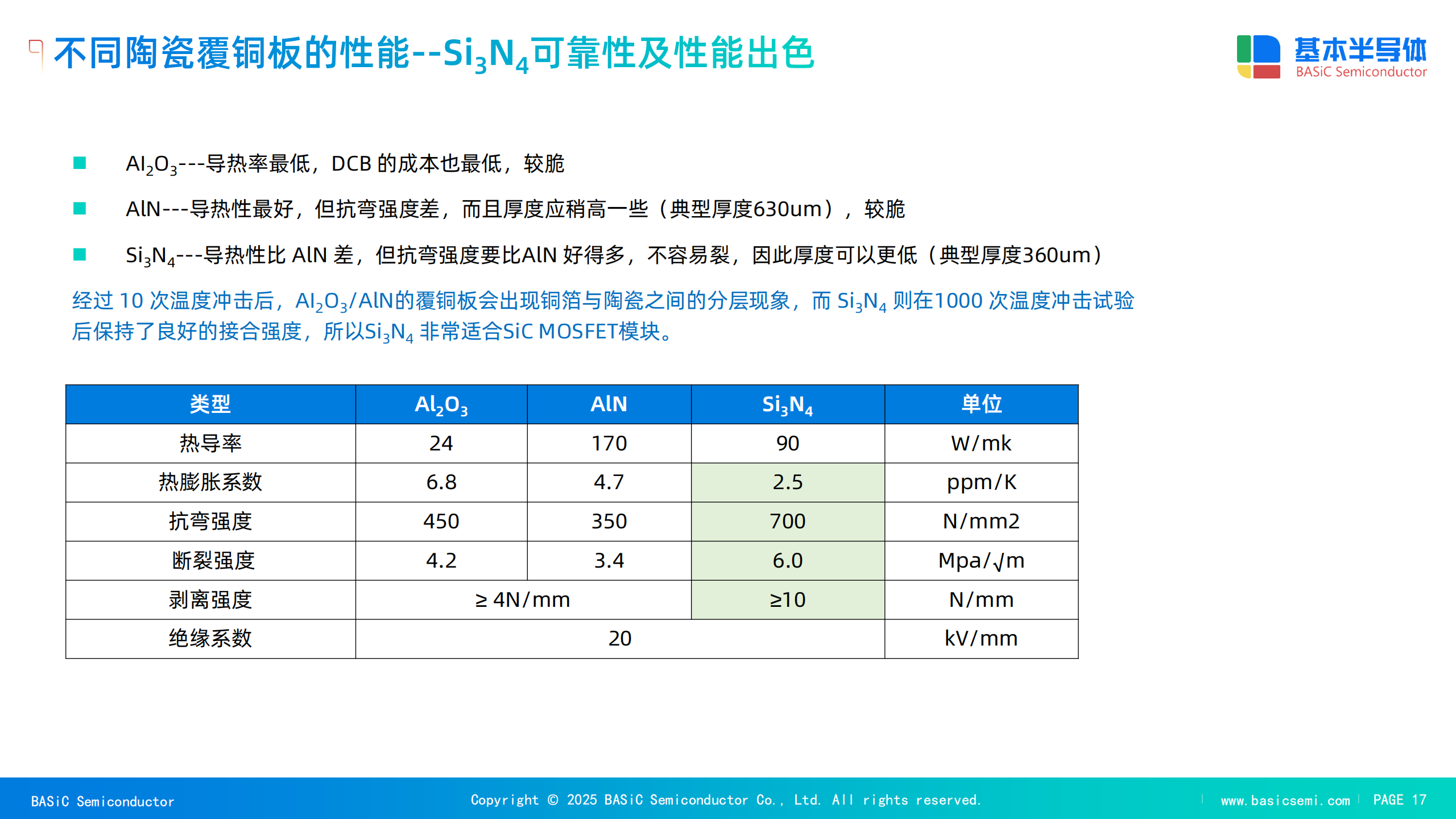

基本半導體的模塊采用了高性能的氮化硅（Si3?N4?）陶瓷基板和高溫焊料，以提升產品的可靠性 。在陶瓷基板的選擇上，文檔詳細對比了

Al2?O3?、AIN和Si3?N4?三種材料的性能 。其中， Si3?N4?的熱導率（90 W/mk）和抗彎強度（700 N/mm2）均表現出色。尤其是在抗彎強度方面，它遠超Al2?O3?（450 N/mm2）和AIN（350 N/mm2），這使得Si3?N4?基板在熱應力作用下不易開裂，因此可以采用更薄的厚度（典型360μm），同時獲得更低的熱阻。

更重要的是，Si3?N4?基板在溫度沖擊測試中展現出極高的可靠性。資料顯示，在經歷了1000次溫度沖擊循環后，Si3?N4?覆銅板依然保持了良好的接合強度，而傳統的Al2?O3?和AIN基板在僅10次循環后就可能出現銅箔與陶瓷分層現象 。這種對高熱應力循環的卓越耐受性，使得 Si3?N4?成為SiC模塊的理想選擇，因?yàn)樗軌虼_保模塊在高功率密度和高溫度循環的嚴苛工況下，仍能長期穩定工作。

這種封裝材料的選擇，表明國產廠商不是簡單地將SiC芯片放入現有IGBT的封裝中，而是從SiC技術高功率密度的本質挑戰出發，量身定制了封裝解決方案。這一戰略方向，為國產SiC模塊在高可靠性應用中贏得客戶信任提供了堅實保障。

第3章：應用場景對決：仿真數據下的真實勝負

理論優勢最終需要通過實際應用場景的性能表現來驗證。通過對工業電焊機和電機驅動等典型高頻高功率應用的仿真，國產SiC模塊相較于傳統IGBT模塊的壓倒性優勢得到了量化呈現。

3.1 案例一：高頻工業電焊機

在工業電焊機應用中，對設備體積、重量和動態響應速度的要求極高，這正是SiC模塊發揮其高頻化和高效率優勢的理想舞臺。

根據提供的仿真數據，一個20kW的工業電焊機，采用全橋拓?fù)洌谏崞鳒囟葹?0°C的工況下，對基本半導體的BMF80R12RA3 SiC模塊和傳統的英飛凌1200V 100A/150A IGBT模塊進行了對比 。

表格2：20kW電焊機應用損耗與效率仿真對比（BMF80R12RA3 vs. 英飛凌IGBT）

注：表格數據根據研究資料中BMF80R12RA3與英飛凌IGBT的仿真數據計算得出，其中總損耗（H橋）為單開關總損耗的4倍。

仿真結果顯示，BMF80R12RA3 SiC模塊能夠在80kHz下穩定工作，這一頻率是傳統IGBT模塊（20kHz）的4倍 。即使在如此高的開關頻率下，SiC模塊的總損耗（266.72W）仍遠低于英飛凌100A IGBT模塊的總損耗（596.6W），僅為其約一半。更重要的是，SiC模塊的整機效率高達98.68%，比英飛凌IGBT模塊的97.10%高出約1.58個百分點 。

這些數據背后的意義遠超數字本身。它揭示了一個“系統級乘數效應”：SiC模塊的低損耗和高頻率特性并非孤立的優勢，而是相互強化的系統設計驅動力。低損耗意味著更小的散熱需求，從而可以使用更小、更輕的散熱器。高頻率則使得無源器件（如變壓器和電感）的體積可以大幅減小。兩者結合，使得整個電焊機的體積、重量和噪音得到顯著降低，同時動態響應速度更快、輸出電流控制更精準 。這些系統級優勢共同為終端產品帶來了革命性的競爭力，為SiC模塊取代傳統IGBT提供了不可辯駁的商業理由。

3.2 案例二：大功率電機驅動

在大功率電機驅動應用中，SiC模塊的效率和功率密度優勢同樣至關重要，尤其是在對續航里程和系統空間敏感的新能源汽車領域。

根據提供的資料，在電機驅動應用中，對基本半導體的BMF540R12KA3 SiC模塊和英飛凌FF800R12KE7 IGBT模塊進行了仿真對比。工況設定為：母線電壓800V，輸出相電流300 Arms，輸出有功功率237.6 kW，散熱器溫度80°C 。

表格3：237.6kW電機驅動應用損耗與效率仿真對比（BMF540R12KA3 vs. 英飛凌IGBT）

仿真結果顯示，在SiC模塊開關頻率（12kHz）是IGBT模塊（6kHz）兩倍的情況下，SiC模塊的單開關總損耗（242.66W）僅為IGBT模塊（1119.22W）的約21.7% 。這種巨大的損耗差異直接體現在系統效率上，SiC模塊的整機效率高達99.39%，遠超IGBT模塊的97.25% 。

更重要的是，SiC模塊的低損耗使其在工作時的結溫顯著低于IGBT模塊。在相同的工況下，BMF540R12KA3的最高結溫為109.49°C，而IGBT模塊則高達129.14°C 。這表明SiC模塊在熱管理方面具有更強的優勢和更大的設計余量。

進一步的分析在相同熱約束條件下，SiC模塊的輸出能力如何超越IGBT。在限制結溫不超過175°C的條件下，BMF540R12KA3在12kHz開關頻率下可輸出高達520.5 Arms的電流，而英飛凌IGBT模塊在6kHz下僅能輸出446 Arms 。這有力地證明了SiC模塊在功率密度上的絕對優勢。在相同的熱管理系統中，SiC模塊能夠?qū)崿F(xiàn)更高的輸出功率，從而滿足更嚴苛的應用需求。

第4章：賦能生態：全棧式解決方案與核心驅動技術

SiC MOSFET憑借其卓越的性能為功率電子系統帶來了巨大的機遇，但同時也對其驅動電路提出了前所未有的挑戰。國產廠商在提供高性能SiC模塊的同時，也通過提供全棧式解決方案，有效地解決了這些應用層面的難題。

4.1 米勒效應：SiC高頻化背后的“阿喀琉斯之踵”

在半橋或全橋拓?fù)渲校?dāng)一個開關管（如上橋臂）開通時，橋臂中點電壓會迅速上升。SiC MOSFET極快的開關速度會產生極高的dv/dt 。這種高 dv/dt會通過尚未開通的對管（如下橋臂）的柵-漏寄生電容（Cgd?）產生一個被稱為“米勒電流”（Miller Current）的位移電流，Igd?=Cgd?×(dv/dt)。這個電流流經柵極驅動回路中的關斷電阻（Rg(off)?）和驅動負電源，會在柵極和源極之間產生一個電壓尖峰 。如果這個尖峰電壓超過了下管的柵源閾值電壓（ VGS(th)?），就會導致下管發生誤開通，進而引發上下橋臂的“直通”（Shoot-through），造成器件損壞。

傳統IGBT由于其較低的開關速度和較高的柵源閾值電壓，通常較少受到米勒效應的困擾 。但SiC MOSFET因其極快的 dv/dt和相對較低的VGS(th)?，使得米勒效應成為其在高頻應用中最大的設計挑戰之一 。

4.2 國產方案：基本半導體的米勒鉗位驅動方案

為了解決這一難題，基本半導體并未止步于提供裸模塊，而是進一步提供了配套的驅動IC和驅動板，構建了一套完整的全棧式解決方案 。

其核心技術之一是集成了米勒鉗位（Miller Clamp）功能的驅動芯片，例如BTD5350MCWR 。米勒鉗位功能的原理是：在SiC MOSFET關斷期間，當其柵極電壓低于一個預設的閾值（通常為2V）時，驅動芯片內部的比較器會觸發一個內置的MOSFET，使其導通，從而將柵極直接以一個極低的阻抗鉗位到負電源軌 。這提供了一條比外部關斷電阻（ Rg(off)?）阻抗更低的電荷泄放路徑，有效地將米勒電流分流，抑制了柵極電壓的尖峰，從而避免了誤開通 。

在實際測試中，米勒鉗位功能的有效性得到了清晰的證明。在BMF80R12RA3模塊的雙脈沖測試中，當柵源電壓從0V/+18V切換時，未啟用米勒鉗位功能的情況下，下管柵極電壓的尖峰可達7.3V；而啟用米勒鉗位后，這一尖峰被抑制到了2V，低于芯片的VGS(th)?（2.7V）。而在柵源電壓為-4V/+18V的情況下，米勒鉗位功能更是將柵極尖峰從2.8V直接鉗位到了0V，徹底消除了誤開通的風險 。

這種提供“模塊+驅動”的整體解決方案，標志著國產廠商已從單純的“硬件供應商”轉型為“解決方案提供商”。這極大地降低了客戶應用SiC技術的門檻和設計風險，加速了SiC模塊在實際應用中的落地和普及，是國產替代戰略中不可或缺的軟實力。

第5章：國產替代：機遇、挑戰與戰略展望

國產SiC功率模塊的崛起，是全球功率半導體產業格局重塑的重要一環。它既是技術突破的產物，也是時代機遇的必然選擇。

5.1 戰略契機：SiC技術迭代與國產化浪潮的交匯

全球SiC功率模塊市場正處于爆發式增長階段。據市場研究預測，全球市場規模將從2024年的7.74億美元增長到2032年的58.797億美元，復合年增長率（CAGR）高達28.8% 。這一高速增長的背后，是電動汽車（EV）、光伏儲能和工業電源等高附加值應用對高效率、高功率密度功率器件的迫切需求。

當前，全球SiC功率器件市場仍高度集中，六大廠商占據了高達99%的市場份額 。這種市場格局為國產廠商提供了巨大的“國產替代”市場空間和發展機遇。國產SiC模塊正是抓住了這一“技術代際躍遷”的窗口期，利用SiC技術對傳統IGBT的性能優勢，實現了對傳統硅基技術的“彎道超車”。

5.2 面臨的挑戰：成本、供應鏈與市場認知

盡管國產SiC模塊在技術性能上已能與國際巨頭硬碰硬，但要實現“徹底替代”，仍需直面一系列挑戰：

高成本： SiC材料本身的高成本和復雜的制造工藝，使得SiC模塊的制造成本遠高于同等規格的IGBT模塊 。這在一些成本敏感型應用中，仍是其普及的主要障礙。

供應鏈瓶頸： 全球范圍內，高質量SiC襯底的供應依然有限，這制約著所有SiC器件廠商的產能擴張和成本優化 。國產廠商在襯底、外延片等上游供應鏈環節仍需持續發力，以保障長期穩定的供應。

市場認知和品牌信賴： 國際老牌廠商（如英飛凌、富士）憑借數十年的市場積累，在客戶中建立了深厚的品牌信賴和穩固的合作關系。國產廠商需要通過更多實證數據、更完善的技術服務和更優異的長期可靠性表現，來逐步打破這一無形壁壘。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

5.3 展望與建議：通往“徹底替代”的路線圖

要實現從“正面硬剛”到“徹底替代”的跨越，國產SiC功率半導體需要采取多維度的戰略：

聚焦高附加值市場： 優先將SiC模塊推廣至對效率和功率密度要求高、對初始成本不那么敏感的應用，如新能源汽車的電驅動系統、車載充電和光伏儲能系統。通過在高價值應用中積累成功案例，證明其更高的初始成本可以通過長期運行的高效率、小型化和高可靠性來彌補。

持續技術創新： 持續投入新一代芯片技術研發，進一步優化導通電阻、開關損耗和耐受能力。同時，積極探索和推廣先進封裝技術（如Si3?N4? AMB基板），不斷提升模塊的功率循環能力和熱性能，進一步擴大與傳統IGBT的性能差距。

強化生態建設： 進一步完善“模塊+驅動+應用支持”的全棧式解決方案。提供客戶易用的驅動板參考設計、詳細的熱仿真模型（如PLECS模型）以及專業的現場技術服務團隊 。通過這種從產品到服務的全方位支持，有效降低客戶的應用門檻和開發周期，將競爭優勢從單純的產品性能延伸到完整的生態系統能力。
