HD2705Q絕緣電阻測試儀使用安全警告

◆ 本儀器安全性能符合IEC61010-1標準規定。

◆ 在使用前請熟讀本手冊并在測試過程中遵守手冊中的安全規定和規格參數。

◆ 在絕緣電阻測試過程中，儀器測試夾上將帶有高達5kV的危險電壓；操作人員請勿觸摸被測回路，以免導致觸電事故。

◆ 在進行絕緣電阻測試接線之前，必須檢查并確保被測試品處于斷電狀態。

◆ 進行測試前需檢查使用的測試線耐壓值是否與所使用儀器的輸出最高電壓值匹配，從而保證測試人員的安全及測試精度。

◆ 啟動絕緣電阻測試后，在測量完成之前，不要將測試線從被測試品上斷開；否則，試品將不會被放電，從而產生觸電風險。

◆ 請勿在易燃場所進行測試，測試過程中產生的火花可能會引起爆炸。

◆ 在潮濕的環境中進行絕緣電阻測試可能有危險，建議不要在這種情況下進行測試。

◆ 測試線或儀器輸出端口發現存在損害絕緣特性的污垢或碳化物時，請勿進行測試。

◆ 當儀器出現異?；驌p壞時，請立刻停止使用。

◆ 本儀器是帶有一定的危險性的專用儀器，請勿私自拆卸、維修。

◆ 本儀器使用的電池組參數與儀器性能參數適配，用戶應采用相同參數的電池組進行更換，避免儀器工作異常。

◆ 本儀器內置電池組為鋰離子電池以及專用充電電路；當儀器長時間不使用時，每隔3個月應充電1次，以保持內置電池的性能參數。

◆ 在對電池進行充電時，禁止進行絕緣電阻測試工作。

3 功能特點

3.1 采用工業級5寸彩色液晶屏，分辨率高達800×480。

3.2 具備6個固定電壓量程：100V、250V、500V、1000V、2500V、5000V。

自定義電壓模式50V～5000V連續可調，步進電壓10V。

3.3 最大輸出短路電流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可調。

3.4 最大連續輸出功率27W。

3.5 具備獨立放電電路，測試完成后可對試品快速放電。

3.6 具備試品擊穿保護功能及燃弧模式；可持續工作在擊穿燃弧模式，以便于定位絕緣薄弱點位置。

3.7 具備絕緣電阻IR、吸收比DAR、極化指數PI、步進電壓SV測試功能。

3.8 支持R600s/R30s和R600s/R15s兩種DAR吸收比計算模式。

3.9 具備直流、交流電壓表功能，自動識別直流電壓和交流電壓信號，并可測量交流電壓信號頻率。

3.10 具備硬件濾波器及可設置的軟件濾波器，大大提高儀器的抗干擾性能。

3.11 各種測試模式下的測試時間獨立保存互不影響，便于下次使用。

3.12具備儀器閑置自動關機及電池低電量自動關機功能，自動關機時間可設置。

3.13 具備藍牙通訊功能。

3.14標配大容量鋰電池，并內置快速充電器；儀器面板及液晶屏均可指示當前充電狀態；配備可更換電池的電池盒，用戶可自行更換電池組。

4 技術指標

絕緣電阻測量，測試電壓5kV：

阻值范圍 分辨率

0～9.99kΩ 0.01kΩ

10.0～99.9kΩ 0.1kΩ

100～999kΩ 1kΩ

1.00～9.99MΩ 10kΩ

10.0～99.9MΩ 100kΩ

100～999MΩ 1MΩ

1.00～9.99GΩ 10MΩ

10.0～99.9GΩ 100MΩ

100～999GΩ 1GΩ

1.00～2.00TΩ 10GΩ

注意：滿量程電阻值與測試電壓有關，參照以下公式進行計算：的單位為Ω，的單位為V。各測試電壓下，電阻測試精度與滿量程電阻的關系

阻值范圍 精度 ±5% ±20%

各測試電壓對應的滿量程電阻值

測試電壓 滿量程電阻值

100V 40GΩ

250V 100GΩ

500V 200GΩ

1000V 400GΩ

2500V 1.00TΩ

5000V 2.00TΩ

測試時間

設置范圍 1分鐘～60分鐘可調，步進30秒

測試電源

固定測試電壓 100V、250V、500V、1000V、2500V、5000V

自定義測試電壓 50V～5000V最小步進電壓10V，長按上鍵、下鍵時，步進電壓值自動轉換為50V，從而提高調整速度。

電壓輸出精度 0%～+10%

短路電流 1mA～6mA，可調，步進1mA

短路電流精度 ±5%

連續輸出功率 27W

電壓表

測量范圍 AC/DC 10V～660V，±(2%+3個字)

交流電壓頻率 25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz

輸出電壓測量

精度 ±(2%+3個字)

電容量測量

測量范圍 10nF～25uF，測試電壓≥100V

精度 ±10%±5nF

電容試品放電速率

放電速率 從5kV至50V， ≤0.47s/uF

使用條件及外形

交流電源 85～264Vrms，50/60Hz，25VA

內置電池 16.8V，3200mAH鋰電池

內置充電器 16.8V 1.5A

電池續航時間 5kV@100MΩ負載，約6小時

外形尺寸 320mm（長）×270mm（寬）×150mm（高）

重量 2.9kg

使用溫度 -10℃～50℃

相對濕度 ＜90%，不結露

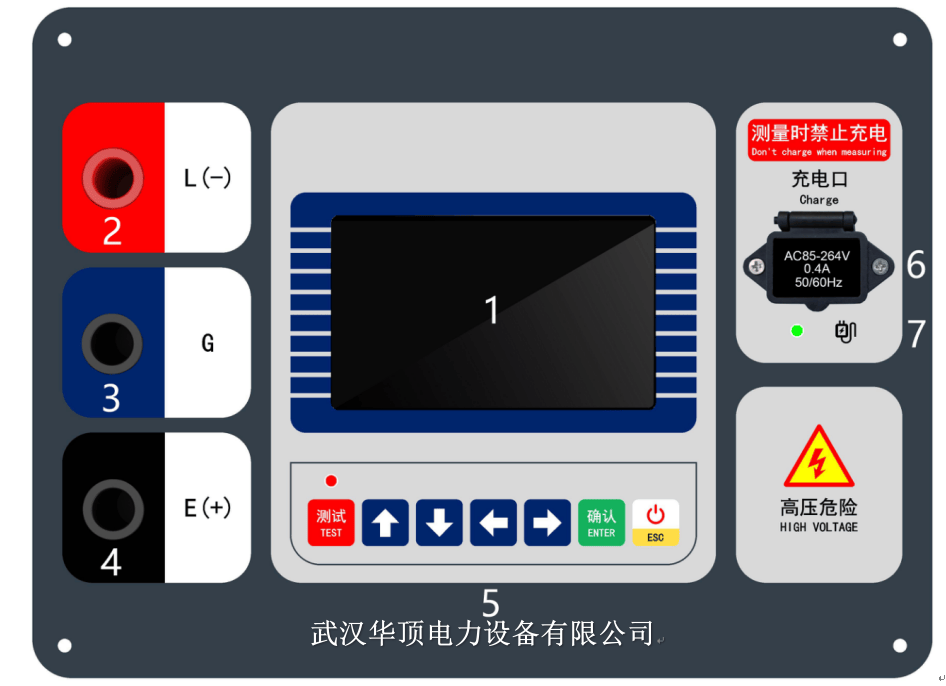

產品外觀

1.彩色液晶屏。

顯示尺寸5寸；分辨率800×480。

2.測試電源“L(-)”負極輸出端子。

3.GUARD（保護環）端子。

4.測試電源“E(+)”正極輸出端子。

5.操作按鍵、狀態指示燈。

狀態指示燈為RGB全彩指示燈，根據儀器不同的工作狀態顯示不同的顏色。

在測試參數設置界面或者測試數據顯示界面長按2秒啟動測試，短按停止測試。并且狀態指示燈顏色為綠色時，表示測試已停止；為紅色時，表示正在測試中。

上下左右鍵：用于調整數值或光標

電源/ESC按鍵：長按2秒開機，長按2秒關機；短按執行返回（取消）操作。

6.交流電源接口。即內置充電器交流電源輸入。

7.充電指示燈。

紅色：充電中；綠色：已充滿。

內置充電器具備最大5小時充電時間限制，一旦充電時間超過5小時，則自動關閉充電功能，且充電指示燈熄滅。

操作使用說明

6.1 測試接線

6.1.1 接線端子

這里共有3個測試接線端子：

● 分別是測試電源“L(-)”負極輸出端子；

● 測試電源“E(+)”正極輸出端子；

● GUARD（保護環）端子，用于消除試品表面泄露電流對測試結果的影響。

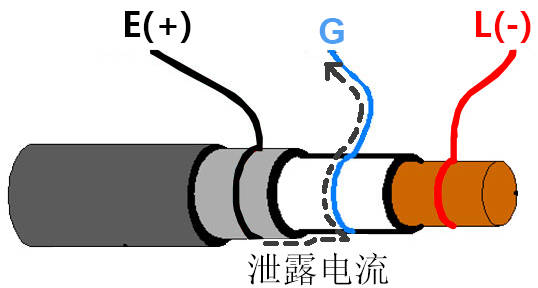

6.1.2 GUARD（保護環）端子的使用

GUARD端子與測試電源“E(+)”正極輸出端子等電位；由于泄露電阻實際上與待測電阻并聯，因此使用GUARD（保護環）將分流掉流過表面的泄露電流，使其不能進入電流檢測電路，從而提高絕緣電阻值的測量精度。當測試電壓較高且試品絕緣電阻值較大時，建議使用GUARD端子。

6.2 使用操作

6.2.1 開關機操作

● 長按電源/ESC鍵2秒可進行開機、關機操作。

● 本儀器具備自動關機功能，此功能可關閉，自動關機時間可設置；啟動自動關機功能后，當儀器閑置一定的時間后將會自動關機。

● 本儀器具備低電量自動關機功能，當電池電量耗盡時，會自動停止測試過程，并自動進行關機操作。

注：以上所有情況，顯示屏都會顯示相應的提示信息。

6.2.2 測試操作

在待機界面（測試參數設置界面）長按“測試”鍵2秒進入測試數據顯示界面并啟動測試；在測試數據顯示界面短按“測試”鍵或“電源/ESC”鍵停止測試；長按“測試”鍵可再次啟動測試。

6.2.3 狀態欄

狀態欄位于顯示屏頂部，用于顯示當前日期、當前時間、外設工作狀態、電池信息等，見下圖：
