在工業自動化與機械制造行業中，通信協議的兼容能力與系統集成效率直接影響產線智能化進程。PROFINET作為主流工業以太網協議，以其高速率、靈活拓撲的特點廣泛應用于控制層網絡；而PROFIBUS-DP則憑借出色的實時性與穩定性，仍在現場設備層（如編碼器、液壓控制單元等）保持重要地位。以某化工制造廠為例，該系統采用PROFINET作為主干控制網絡，同時需無縫接入多類PROFIBUS-DP設備，從而形成異構通信環境。針對此類混合網絡集成需求，疆鴻智能開發的JH-PN-MPB網關模塊提供了高可靠性、高效率的協議轉換方案，有效支撐多協議設備的協同控制與系統整合。

一、項目背景與系統概述

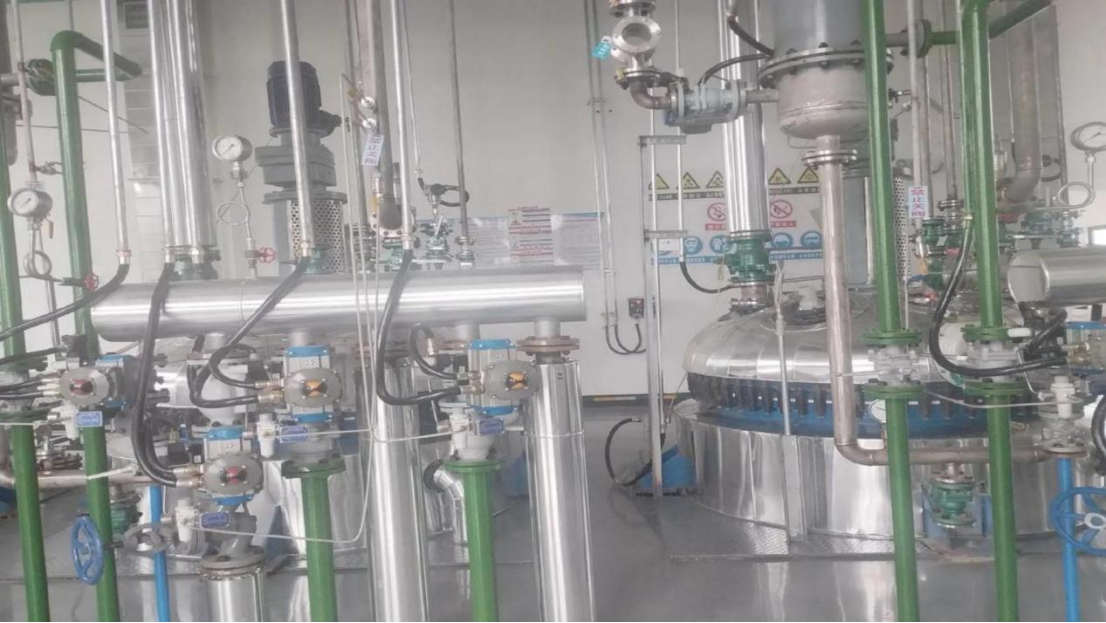

我是咱廠設備部的老王。這幾年，咱們車間那套核心的聚合釜生產線可是立下了汗馬功勞，但其控制系統的“年齡”也確實不小了。核心控制器是后來升級的西門子S7-1200 PLC，性能不錯，跑的是PROFINET協議。但現場層那“一大家子”老臣——那幾臺關鍵的伺服控制器、高精度編碼器、老牌的液壓控制單元和一堆儀表，可都還指著那根經典的PROFIBUS-DP總線吃飯呢。

直接把這些可靠的老設備全換了？成本太高，停產周期也傷不起。但新舊協議不兼容，數據上不來，中控室的S7-1200干著急，就像大腦和手腳之間神經不通。我們的目標很明確：必須讓S7-1200這個“新大腦”能無縫指揮PROFIBUS這“老胳膊老腿”，實現整個系統數據的統一管理和監控。
二、轉換過程：給系統找個“專業翻譯官”

這個方案的核心，就是請一位“專業翻譯官”——PROFINET轉PROFIBUS-DP網關。它往PROFINET網絡上一站，是S7-1200手下的一名忠實從站；而它轉過身對接現場設備，又立馬變成PROFIBUS網絡上說一不二的主站。
我們的實施過程主要分三步走：

1. 硬件組網與搭橋：

我們在S7-1200的PROFINET網口后串接了這臺網關。網關的PN口接入車間主交換機，與PLC“握手”；DP口則直接接入原有的PROFIBUS總線，連接伺服、液壓單元等所有老設備。線路還是那些線路，設備原地不動，最大程度減少了硬件改動。
2. 軟件組態與“建檔”：

在博途TIA Portal軟件中，我們導入網關的GSDML文件，就像給PLC介紹了一位新同事。接著，在網關內部，我們?yōu)槠銹ROFIBUS主站功能“建檔立卡”，將每一個伺服、編碼器的GSD文件都組態進去，嚴格定義好它們的I/O數據地址。這個過程，就像是給“翻譯官”一本寫滿了所有老設備語言和需求的“花名冊”。
3. 數據映射與聯調：

最關鍵的一步是“翻譯規則”的設定。我們在網關配置軟件中，將PROFIBUS側的每一個輸入輸出數據點，都與PROFINET側的一個對應地址進行映射。比如，伺服的狀態字映射到PLC的某個輸入?yún)^(qū)，PLC的控制字映射到伺服的輸出區。完成后進行聯調，逐一測試每個數據點的通信狀態，利用網關強大的診斷功能快速排查，確保所有數據翻譯準確、傳輸流暢。

三、總結

在工業自動化邁向數字化與智能化的道路上，PROFINET 與 PROFIBUS-DP 的混合組網已成為眾多制造企業轉型升級中的典型架構。疆鴻智能JH-PN-MPB網關憑借其硬件結構設計與軟件功能優化，實現了PROFINET與PROFIBUS-DP間穩定、高效的數據互通，已在化工、汽車組裝等多類工業場景中成功落地。實際應用表明，該網關在實時響應、數據一致性和系統可靠性等方面表現突出，能夠有效支持高要求的控制任務。對于既希望保留現有PROFIBUS設備又計劃引入PROFINET先進架構的企業而言，采用成熟的協議轉換網關無疑是實現平滑過渡、提升整體網絡性能的理想選擇。
