引言

本期內容由AI Model SIG提供，介紹了在開源鴻蒙中，利用圖形接口Vulkan的計算著色器能力，在端側部署大模型的的整體思路和實踐分享。

開源鴻蒙是由開放原子開源基金會孵化及運營的開源項目，目標是面向全場景、全連接、全智能時代，搭建一個智能終端設備操作系統的框架和平臺，促進萬物互聯產業的繁榮發展。在人工智能時代下，與其它成熟的操作系統相比，開源鴻蒙部署AI LLM模型的能力欠缺。為了補齊開源鴻蒙在端側部署大模型的能力，筆者將分享如何在端側打通大模型部署的整體思路和實踐。

軟硬件選型

在硬件上選取國產CPU飛騰D2000，顯卡選用AMD GPU。目前能夠在OpenHarmony5.0.0 Release上點亮AMD GPU，包括RX 550、RX 580和RX 7900 XTX。

其次是推理框架的選擇，筆者選取了llama.cpp這個開源的推理框架，倉庫地址為：github.com/ggml-org/llama.cpp。目前很火的ollama，其也是選用了llama.cpp作為推理后端。llama.cpp是一個專注于在邊緣設備、個人PC上進行l(wèi)lm部署的高性能推理框架。其相比于vllm等主流llm推理框架來說，有以下明顯的優點：

純 C++/C 實現，在Windows、mac、Linux等多種系統下編譯都非常簡單。

豐富的后端支持：如圖所示，支持x86、arm、Nidia_GPU、AMD_GPU、Vulkan甚至華為昇騰NPU_CANN。

支持CPU AVX指令集進行矢量計算加速、CPU多核并行計算、CPU+GPU混合計算

支持低精度量化：1.5bit、2 bit、3 bit、4 bit、5 bit、6 bit和 8 bit整數量化，可加快推理速度并減少內存使用。

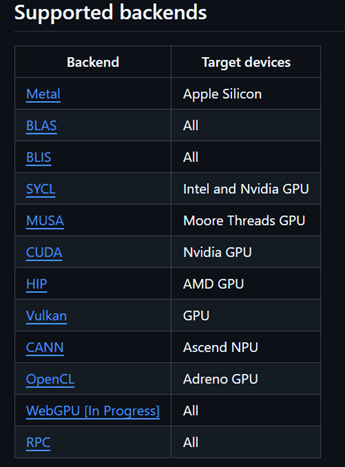

llama.cpp支持的后端及其硬件

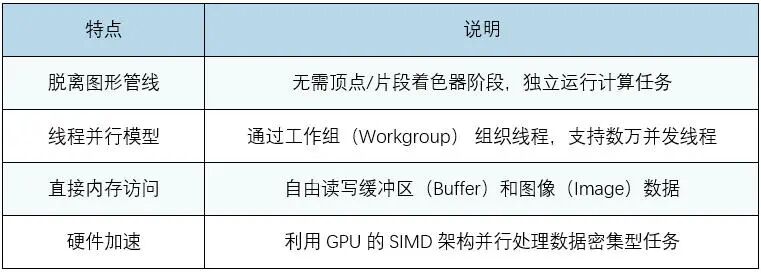

在上圖中，llama.cpp支持Vulkan后端。筆者通過查閱相關資料和閱讀llama.cpp關于Vulkan的相關代碼，發現其是利用圖形接口Vulkan的計算著色器（Compute Shader）的能力來運行大模型的。計算著色器（Compute Shader） 是GPU上用于通用計算（GPGPU） 的特殊程序，與傳統圖形渲染管線解耦，可直接操作GPU并行處理非圖形任務（如AI推理、物理模擬、數據處理）等。下表是計算著色器的特點：

綜合多因素的考量，在軟硬件上最終選用飛騰D2000 + AMD GPU + OpenHarmony 5.0.0 Release的組合，利用圖形接口Vulkan的計算著色器能力，在終端設備上高效運行大模型。

在開源鴻蒙部署大模型的難點

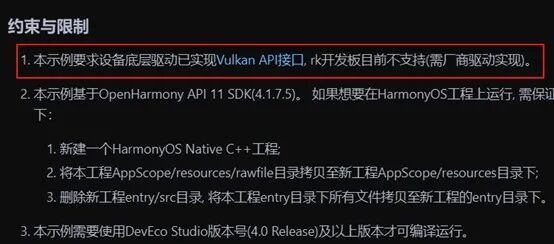

在第一部分提到將利用圖形接口Vulkan的計算著色器的能力，在端側高效運行大模型。在開源鴻蒙社區有個Vulkan的demo樣例，倉庫地址為：https://gitee.com/openharmony/applications_app_samples/tree/master/code/BasicFeature/Native/NdkVulkan，通過筆者的實踐，目前在HarmonyOS能跑通該樣例，但是在開源鴻蒙上尚不能跑通該樣例。通過閱讀該例子的文檔說明，如下圖，發現核心原因是缺少AMD GPU的Vulkan用戶態驅動庫libvulkan_radeon.so以及Vulkan的sdk。因此核心難點是要能將Vulkan的計算著色器在開源鴻蒙上正常跑起來。

NdkVulkan例子

整體思路

為了能夠利用圖形接口Vulkan的計算著色器的能力跑大模型。筆者總結了以下四個的關鍵步驟：

在開源鴻蒙上正常點亮AMD GPU。

交叉編譯出AMD的Vulkan用戶態驅動。

交叉編譯出Vulkan sdk。

移植llama.cpp到OpenHarmony上。

實踐要點

點亮AMDGPU

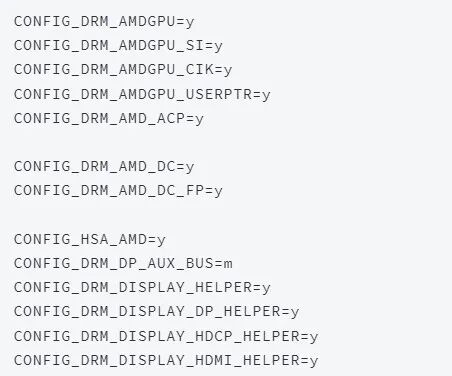

1.確保AMD GPU 內核態是正常的選用的內核版本為linux 6.6.22，需要將內核的以下選項打開。

系統正常啟動后，采用modetest工具進行測試，在測試前需要關閉render_service、composer_host和allocator_host這三個進程，具體的命令如下：

在hdc shell中運行以下命令：

如果能夠在顯示屏上看到彩色的條紋，如下圖，說明AMD GPU的內核態是正常的。

modetest測試結果

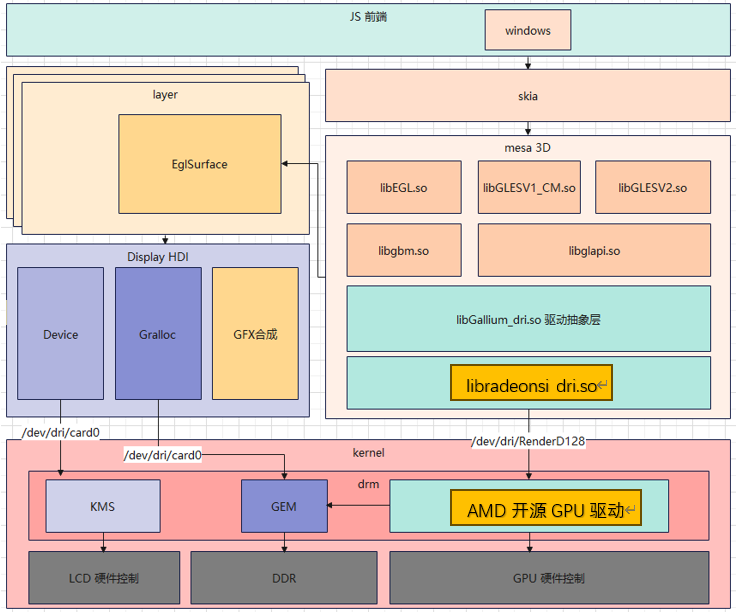

2.確保AMD GPU的用戶態是正常的

首先通過mesa3d交叉編譯出AMD GPU的用戶態驅動，主要為libEGL.so.1.0.0、libgallium_dri.so、libgbm.so.1.0.0、libglapi.so.0.0.0、libGLESv1_CM.so.1.1.0和libGLESv2.so.2.0.0這個5個動態庫。

大家可以參考laval社區的《開源鴻蒙開源GPU庫Mesa3D適配說明》這篇文章，了解GPU的適配過程，鏈接地址為：https://laval.csdn.net/64804567ade290484cb2ed06.html

這篇文章主要講的是mali gpu的mesa3d點亮過程。由于跑Vulkan的計算著色器可以不用到顯示的功能，因此在這里具體的適配過程就不展開，感興趣的讀者可在AI Model SIG的ohos_vulkan倉庫獲取相關的AMD GPU 的mesa用戶態驅動的庫，倉庫地址為：https://gitcode.com/ai_model_sig/ohos_vulkan 成功適配后，可以在顯示屏正常看到開源鴻蒙的桌面。

Vulkan用戶態驅動

這一步的核心是能夠獲得libvulkan_radeon.so這個動態庫。在mesa3d中有Vulkan用戶態驅動的實現，因此通過編譯mesa3d這個開源項目編譯出libvulkan_radeon.so這個Vulkan用戶態驅動庫。

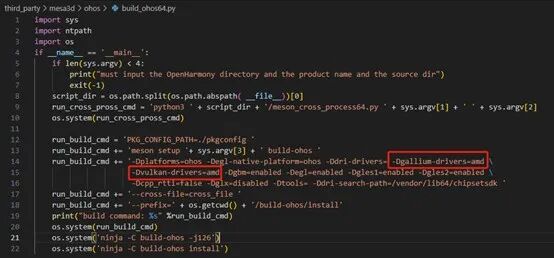

在build_ohos.py文件中需要指定 -Dgallium-drivers=amd 和 -Dvulkan-drivers=amd這兩個參數，如下圖：

通過以下指令：

便可以編譯出libvulkan_radeon.so這個動態庫，如下圖所示

Vulkan sdk

Vulkan sdk的構成主要包含以下11個項目：

https://github.com/KhronosGroup/glslang.git

https://github.com/KhronosGroup/SPIRV-Headers.git

https://github.com/KhronosGroup/SPIRV-Tools.git

https://github.com/zeux/volk.git

https://github.com/KhronosGroup/Vulkan-ExtensionLayer.git

https://github.com/KhronosGroup/Vulkan-Headers.git

https://github.com/KhronosGroup/Vulkan-Loader.git

https://github.com/KhronosGroup/Vulkan-Tools.git

https://github.com/KhronosGroup/Vulkan-Utility-Libraries.git

https://github.com/KhronosGroup/Vulkan-ValidationLayers.git

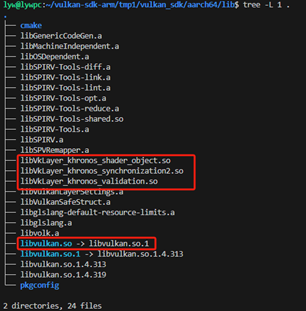

在這里需要通過交叉編譯的方式獲得aarch64版本的產物，如下圖所示。

Vulkan sdk的編譯比較復雜，這里不進行展開，讀者可以通過這個鏈接下載：

https://gitcode.com/ai_model_sig/ohos_vulkan/pull/1

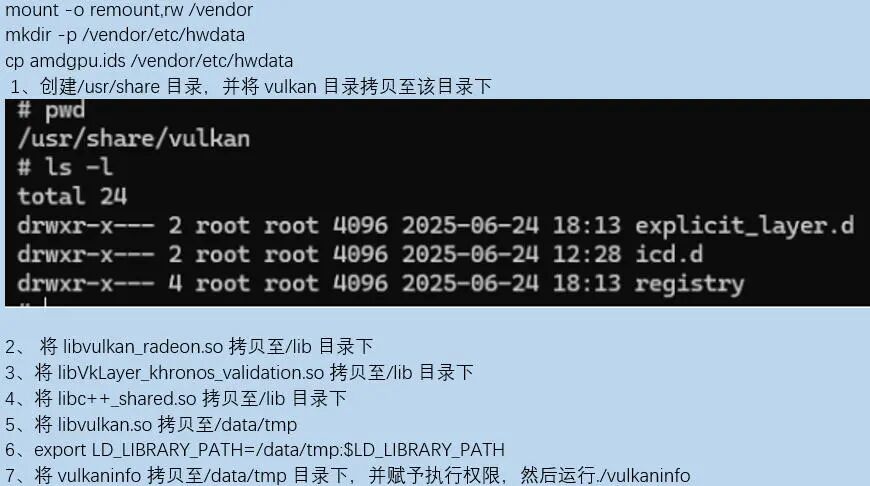

下面介紹一下如何將Vulkan sdk部署在開源鴻蒙上：

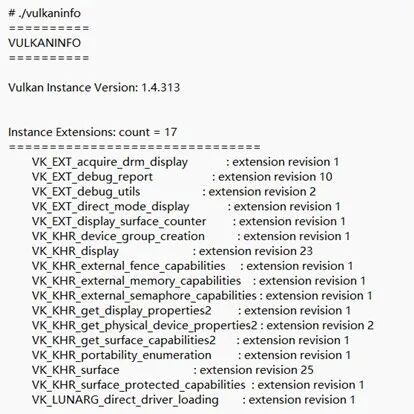

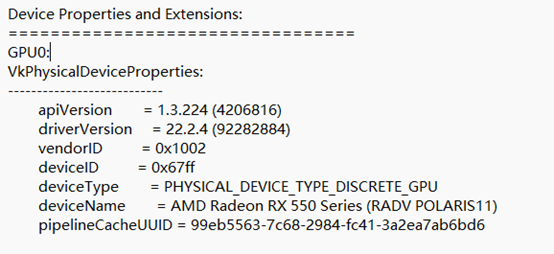

通過運行vulkaninfo可以獲取vulkan的相關信息，也能獲取我們所用GPU的型號。

目前我們能將Vulkan在開源鴻蒙上正式跑起來了，接下來需要寫一個簡單的例子來驗證Vulkan的計算著色器是否正常。筆者提供了一個簡單的利用計算著色器來進行矩陣并行計算，大家可以通過laval社區的這篇文章詳細了解一下，文章鏈接：

https://laval.csdn.net/685bdb3d965a29319f2773cb.html

該例子的核心就是矩陣A和矩陣B相乘的到矩陣C，矩陣C的每個元素需要做256次乘法和255次加法。

下面是例子的具體內容：

整體流程：初始化Vulkan → 創建矩陣緩沖區 → 構建計算管線 → 提交計算任務 → 同步獲取結果 → 驗證輸出 → 資源釋放；

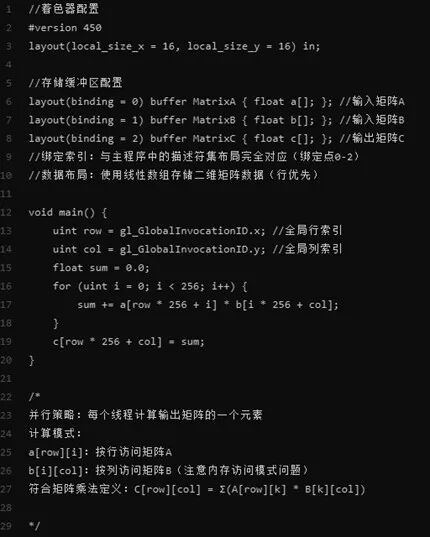

編寫計算著色器，如下圖；

并行策略：每個線程計算輸出矩陣的一個元素；

工作組配置：每個工作組包含16x16=256個并行線程；

執行粒度：與主程序中的vkCmdDispatch(MATRIX_SIZE/16, MATRIX_SIZE/16, 1)配合，共調度 (256/16)^2 = 256個工作組覆蓋整個矩陣；

線程總數：256 * 256 = 65536 個并行線程。

計算著色器

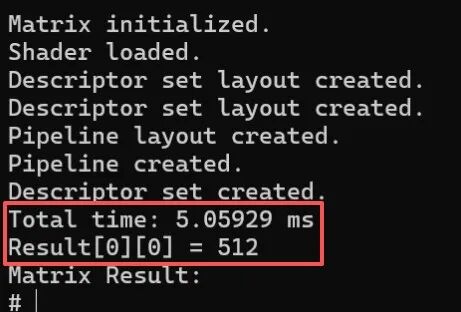

假設矩陣A的元素全為1，矩陣B的元素全為2，那么矩陣C的計算結果應該全為512。如下圖可見矩陣C的計算結果正確，總耗時大概在5毫秒左右。通過對比矩陣C的結果和耗時，初步可以確認Vulkan的計算著色器能在開源鴻蒙上正常運行。

矩陣C的計算結果

推理框架 llama.cpp

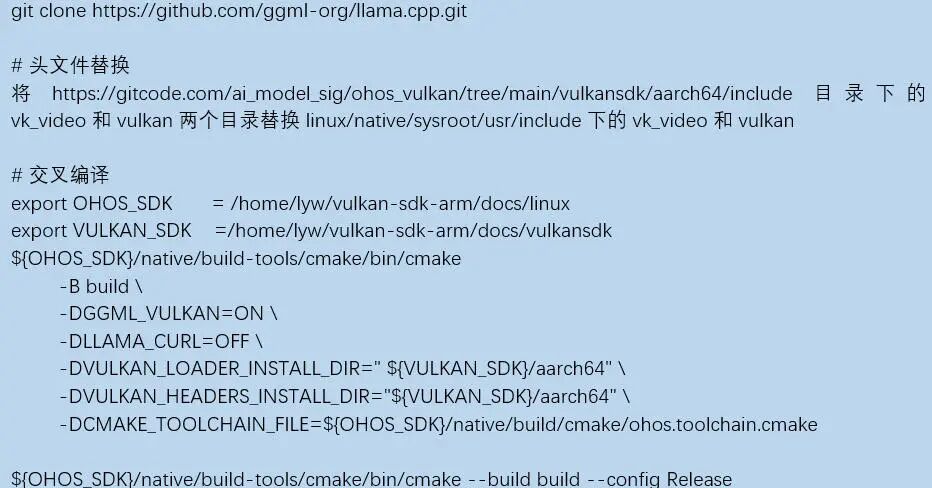

利用前一步得到的Vulkan sdk，接下來需要交叉編譯出llama.cpp。下面是交叉編譯的命令。

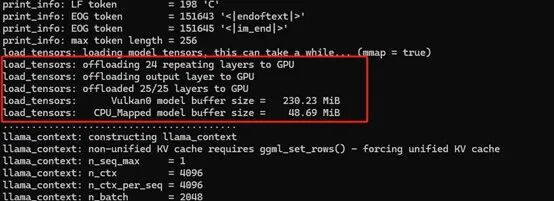

最終我們將編譯的產物拷貝至開源鴻蒙設備上，然后運行?？梢钥吹絣lama.cpp能夠正確識別我們的AMD GPU并將模型的權重加載至顯卡上。

總結

本文主要分享了如何在端側打通大模型部署的整體思路和實踐，從而補齊開源鴻蒙在端側部署大模型的能力。目前能夠利用圖形接口Vulkan的計算著色器的能力，能夠在端側的AMD的消費級顯卡AMD 7900XTX上部署類似DeepSeek 32B這類的大模型，從而打造了AI能力的算力底座，為AI應用提供支撐。
