柔性鈣鈦礦太陽能電池

（F-PSCs）為輕質、低成本、可貼合的能源解決方案，但其功率轉換效率（PCE）低于剛性電池，尤其在大面積組件中，因柔性基板上難制備均勻、高質量的鈣鈦礦膜而受限?，F(xiàn)有研究多通過界面與結晶工程改進大面積膜質量，全鈣鈦礦串聯（寬帶隙與窄帶隙鈣鈦礦結合）可減少熱損失、突破單結效率極限，但柔性串聯（尤其大面積組件）研究有限，且寬帶隙鈣鈦礦高溴、銫含量及氣體淬火易致其結晶不良、引入缺陷。美能溫濕度綜合環境試驗箱專為驗證評估組件或材料的可靠性，能達到快速升溫降溫，提升測試效率，滿足IEC61215、ISOS等標準。

本研究提出連續氣體淬火下原位添加劑涂層處理濕鈣鈦礦膜的規?；呗?/strong>，制得高質量大面積膜，小面積柔性全鈣鈦礦串聯電池PCE達27.5%，大面積組件經認證PCE為23.0 %，組件穩定性優異，縮小了柔性與剛性鈣鈦礦串聯的效率差距。

柔性鈣鈦礦的核心價值

Millennial Solar

柔性太陽能板可在塑料、金屬箔等輕質基板上沉積，最終厚度僅數微米，能將屋頂、曲面、甚至衣物等表面轉化為能源來源。此外，其極低的質量使其在 “比功率”（單位質量輸出功率）上優勢明顯，尤其適合航天器等對 “體積 - 重量比” 要求嚴苛的場景。

添加劑輔助原位刮涂策略

Millennial Solar

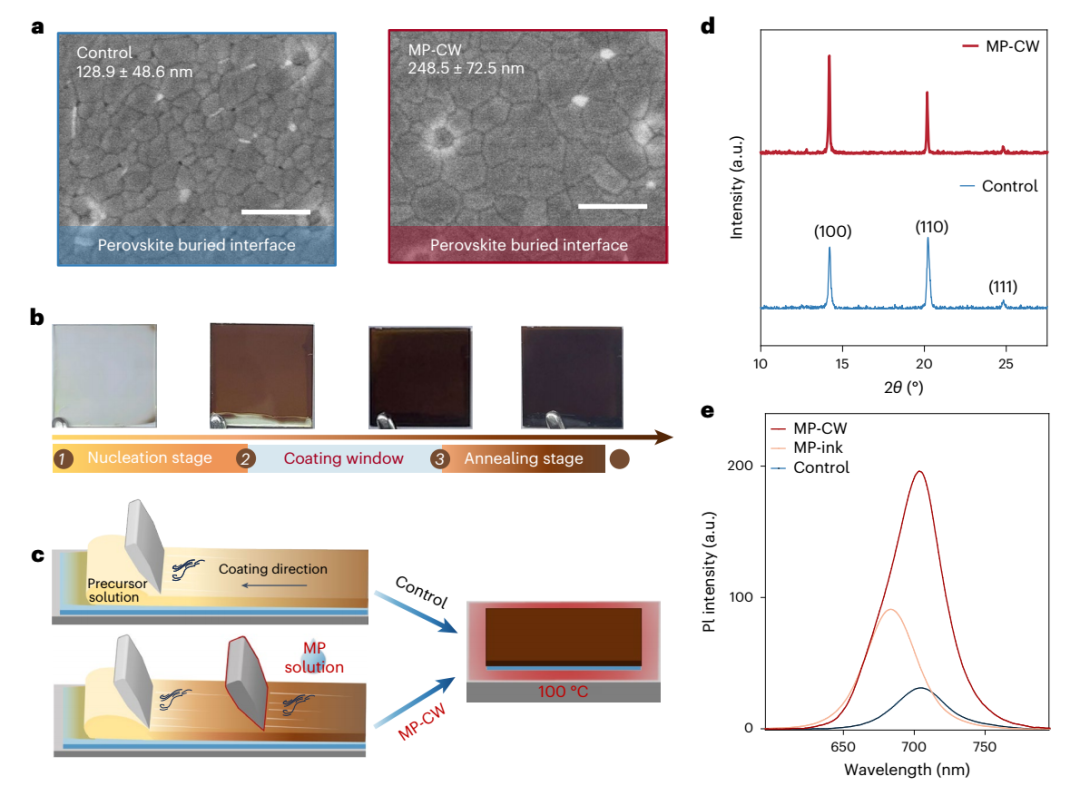

a. 柔性基板上WBG的SEM圖像 b. 鈣鈦礦膜顏色變化的照片 c. 添加劑輔助原位刮涂策略的示意圖 d. XRD圖譜 e.PL光譜

本研究提出在氣體淬火后的“涂覆窗口期”（CW）內，原位涂覆甲基氯化銨（MACl）和苯乙基碘化銨（PEAI）的異丙醇溶液，以去除殘留二甲基亞砜（DMSO）并引入添加劑改善晶體生長和缺陷鈍化。X射線衍射（XRD）和穩態光致發光（PL）測試表明：MP-CW（MACl / PEAI涂覆窗口處理）薄膜具有更窄且更強的衍射峰和更高的PL強度，說明其結晶質量提高且非輻射復合減少。

原位刮涂策略的機制

Millennial Solar

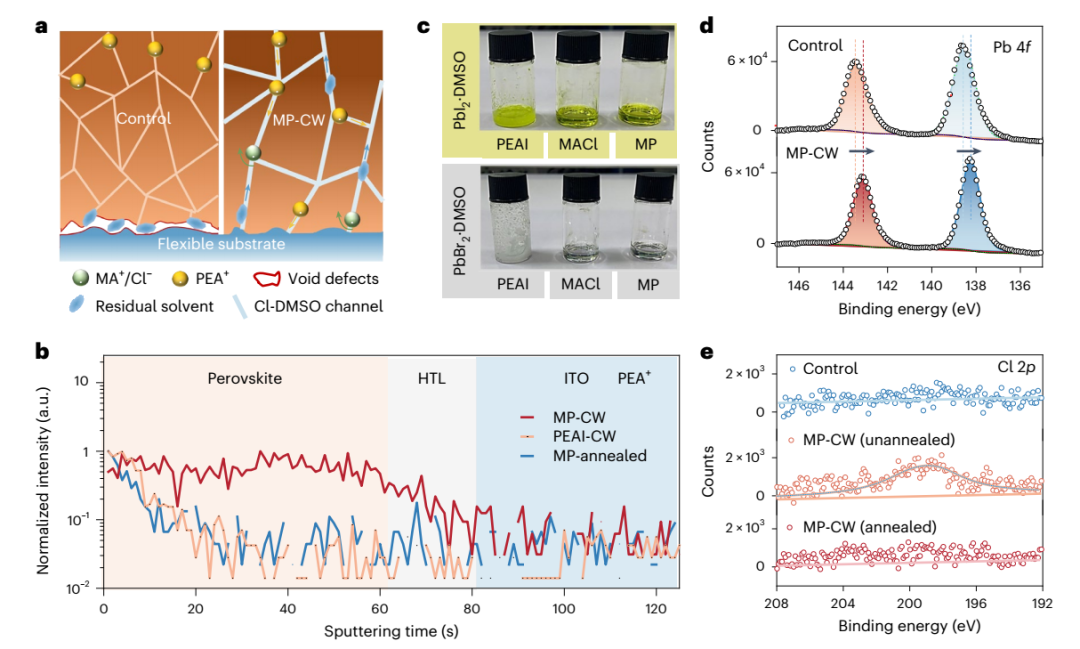

a. 溶解度的變化b. ToF-SIMS圖譜 c. 擴散和去除的照片 d. 4f 芯能級的表面敏感的XPS e. 埋底界面氯（Cl）2p 芯能級的 XPS

WBG鈣鈦礦薄膜在PET基底上易形成埋底界面空洞，主要原因是高沸點DMSO溶劑被困在膜底部，后續高溫退火導致體積塌陷形成空洞。MP-CW策略通過MACl促進的Cl-DMSO配位通道，使PEA?離子能夠擴散至埋底界面進行鈍化，同時調控結晶動力學并去除殘留DMSO。飛行時間二次離子質譜（ToF-SIMS）顯示，MP-CW薄膜中PEA?信號在整個膜層（包括埋底界面）均勻分布，而單一添加劑或后處理樣品則僅限于表面。

溶解度實驗表明，MACl的加入提高了PbX?在DMSO中的溶解度，使PEAI能夠深入滲透至埋底界面。X射線光電子能譜（XPS）進一步證實MP-CW樣品中Pb 4f峰向低結合能移動，說明PEA?與欠配位Pb2?發生靜電相互作用，實現深層鈍化。

大面積薄膜的質量與均勻性

Millennial Solar

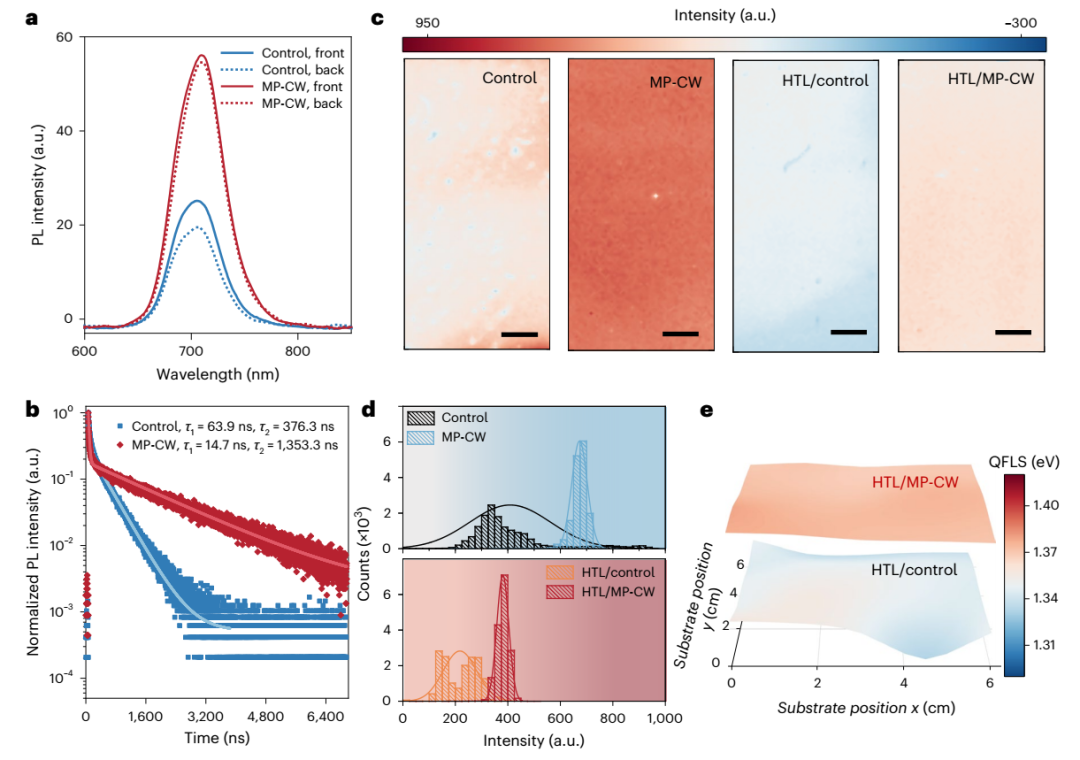

a.控制組和 MP-CW 組鈣鈦礦膜PL光譜 b. HTL/ 鈣鈦礦堆疊體的TRPL光譜c. 樣品的二維 PL 成像光譜d. 樣品中 PL 峰（強度）分布的統計直方圖e. 6×6 cm2 柔性基板上樣品的QFLS直方圖

通過穩態和時間分辨光致發光（TRPL）測試評估薄膜質量。MP-CW薄膜在正面和背面激發下均表現出高且均勻的PL強度，說明其非輻射復合被有效抑制。TRPL顯示MP-CW的電荷提取壽命（τ?）從63.9 ns降至14.7 ns，體復合壽命（τ?）從376.3 ns增至1353.3 ns，表明界面電荷傳輸增強且體缺陷減少。

二維PL mapping顯示MP-CW薄膜的熒光強度波動較控制組降低四倍（409±154 vs. 673±30 counts），證明其具有優異的大面積均勻性。QFLS分布也更集中，進一步驗證了其均勻性。

柔性電池的性能

Millennial Solar

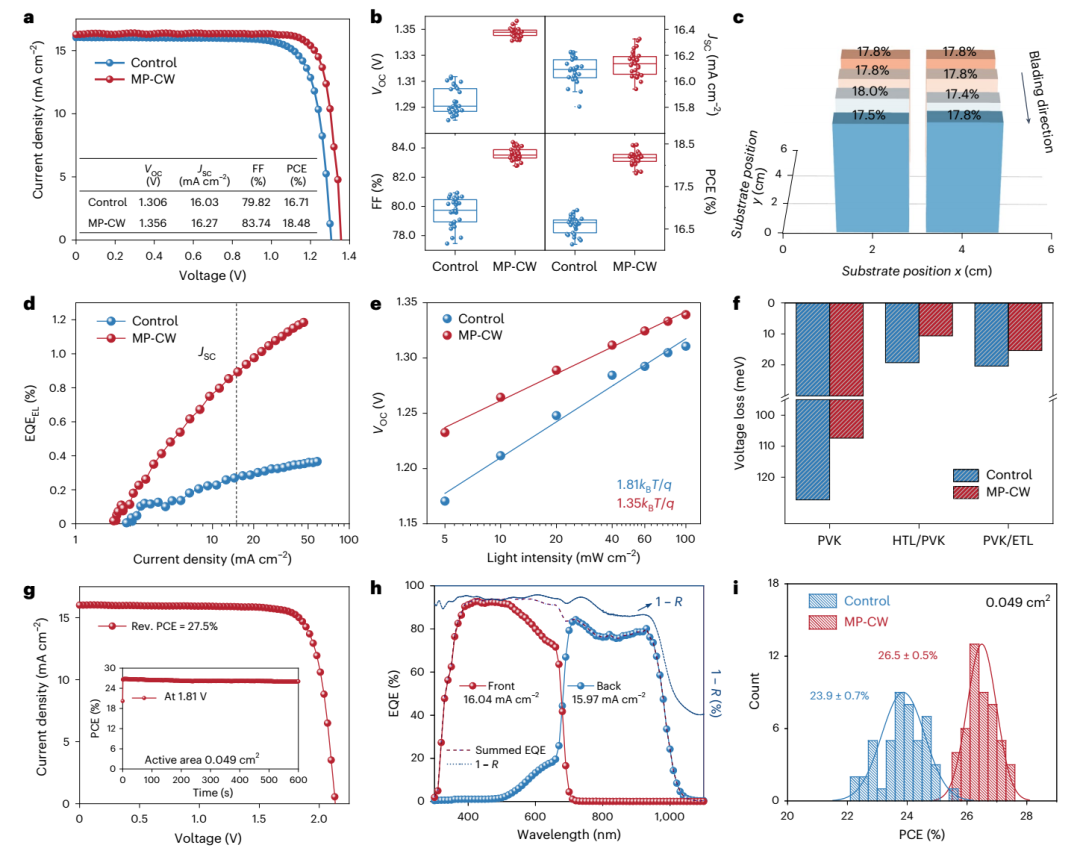

柔性鈣鈦礦電池的性能與光電特性表征

采用結構為PET / ITO / NiOx-SAM / WBG鈣鈦礦/ C60 / ALD-SnO2 / Cu的倒置單結電池，優化后的MP-CW電池冠軍PCE為18.48%（VOC=1.356 V，JSC=16.27 mA cm?2，F(xiàn)F=83.74%），優于控制組（16.71%），且30個電池平均PCE接近18.2%，表現出良好的批次一致性。8個子電池在6×6 cm2基底上呈現近乎一致的PCE分布，驗證了策略的可擴展性。

電致發光（EL）測試表明MP-CW電池具有更高的外量子電致發光效率（EQEEL），計算得出ΔVOC=0.04 V，與J-V結果一致。光強依賴VOC測試顯示理想因子從1.81降至1.35，表明復合損失減少。光致發光量子產率（PLQY）測試表明MP-CW薄膜電壓損失（Eloss）從127 meV降至107 meV，界面鈍化效果顯著。

柔性全鈣鈦礦疊層組件

Millennial Solar

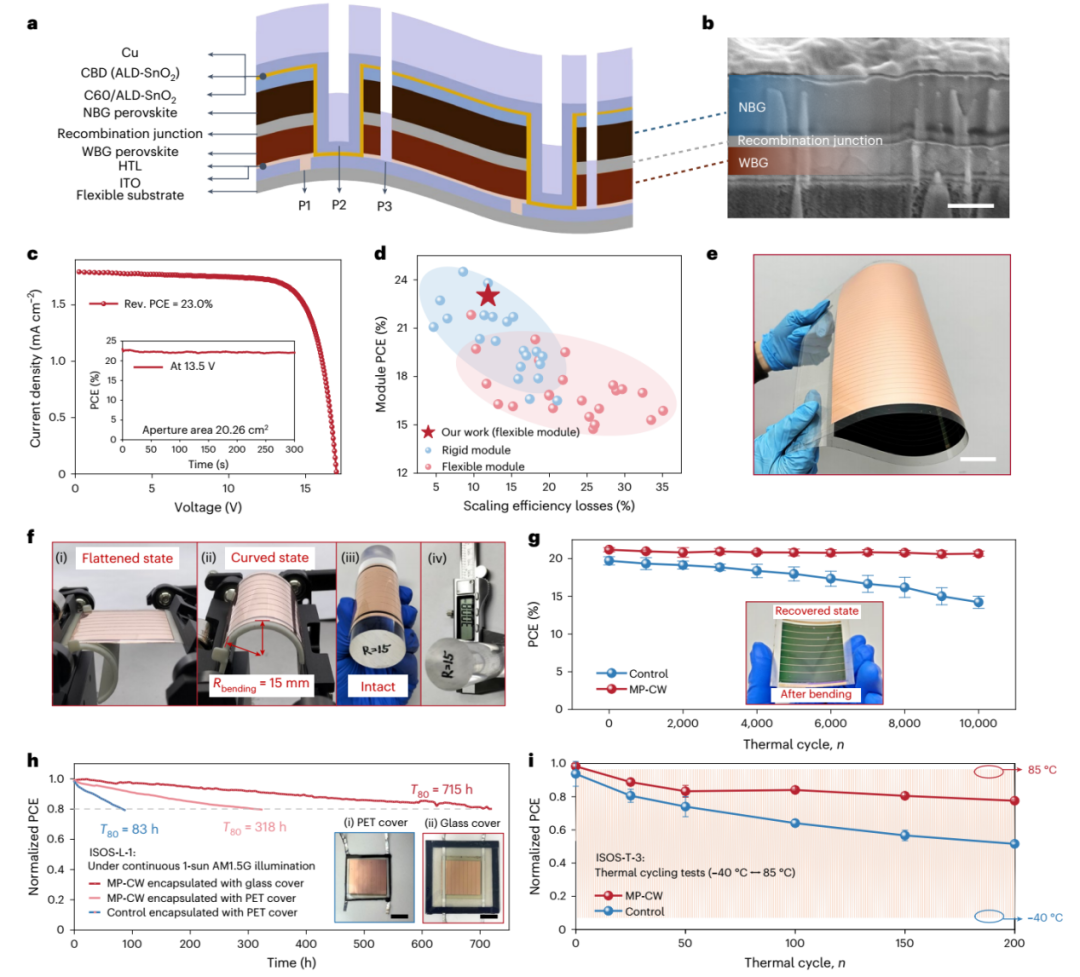

全鈣鈦礦串聯太陽能組件的光伏性能與穩定性

基于優化WBG子電池，構建了柔性全鈣鈦礦疊層結構：PET / ITO / HTL / WBG /復合結（RBJ）/ NBG鈣鈦礦 / C60 / ALD-SnO2 / Cu。冠軍疊層電池PCE達27.5%（VOC=2.13 V，JSC=16.0 mA cm?2，F(xiàn)F=80.4%），48個電池平均PCE為26.5±0.5%。

模塊采用8個子電池串聯結構，GFF為95.8 %，認證孔徑面積20.26 cm2的組件PCE為23.0 %（穩態效率22.1 %），活性面積效率超過24 %。35個模塊平均PCE為22.2 ± 0.5%，顯示出良好的重復性?？s放效率損失從20%降至12%，并通過中試級狹縫涂布在30×40 cm2 PET基底上實現804 cm2均勻結晶。

機械彎曲測試表明，MP-CW模塊在10 mm半徑（1%應變）下10,000次循環后保持97.2%初始PCE，優于控制組（79.9%）。光穩定性測試（ISOS-L-1）中，PET封裝MP-CW模塊T80為318小時，玻璃封裝則達715小時，媲美剛性疊層組件。熱循環測試（ISOS-T-3）中，MP-CW模塊在200次循環后仍保持80%初始PCE，遠優于控制組（50%）。

本研究通過 “原位添加劑涂層 + 連續氣體淬火” 的創新策略，成功解決了柔性基板上高質量鈣鈦礦膜的規?；苽潆y題：既實現了 27.5%（小電池）、23.0%（認證組件）的高效 PCE，又通過優異的機械穩定性、光穩定性和極端環境耐受性，特別是在10 mm彎曲半徑下10,000次循環后仍保持初始性能，驗證了柔性光伏的實際應用潛力。該技術不僅縮小了柔性與剛性鈣鈦礦串聯電池的效率差距，更提供了一套 “低成本、可規?；?/strong>” 的制備方案，為下一代輕質太陽能技術的產業化奠定了基礎。

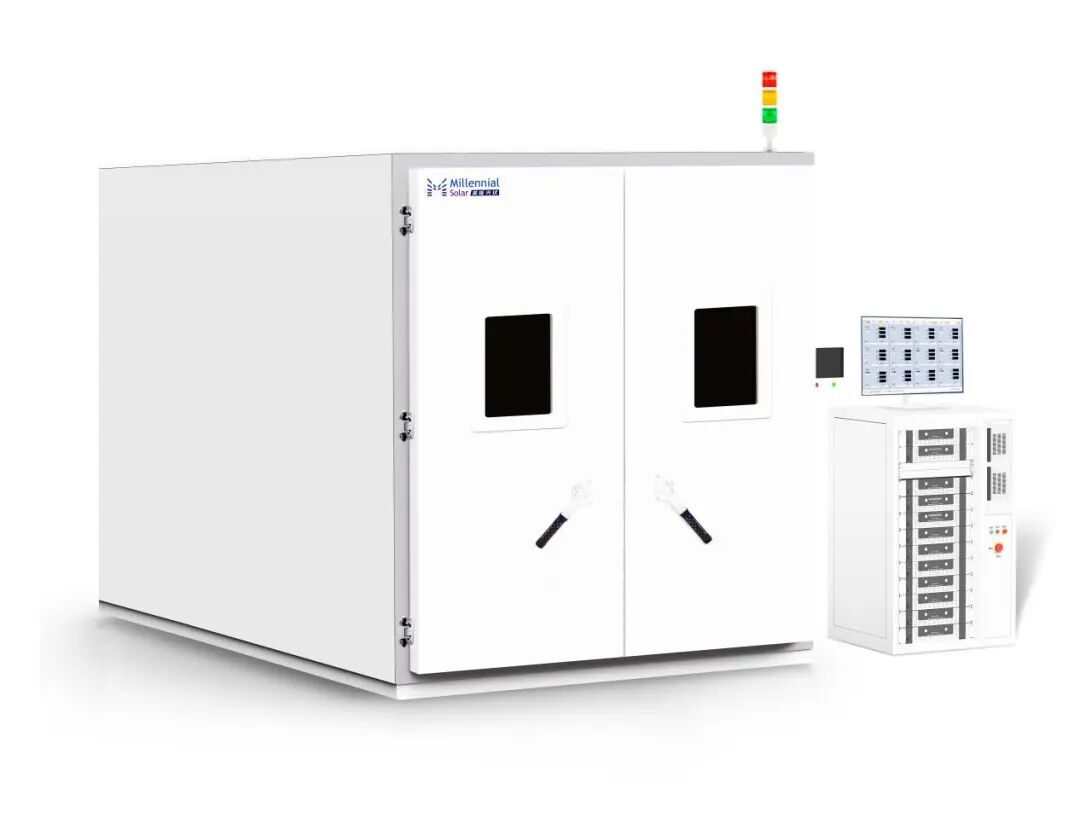

美能溫濕度綜合環境試驗箱

Millennial Solar

美能溫濕度綜合環境試驗箱采用進口溫度控制器，能夠?qū)崿F(xiàn)多段溫度編程，具有高精確度和良好的可靠性，滿足不同氣候條件下的測試需求。

溫度范圍：20℃~+130℃

溫濕度范圍：10%RH~98%RH(at+20℃-+85℃）

滿足試驗標準：IEC61215、IEC61730、UL1703等檢測標準

美能溫濕度綜合環境試驗箱可精準模擬- 40℃85℃熱循環（ISOS-T-3標準）及穩定控制試驗環境溫濕度，為柔性全鈣鈦礦串聯組件提供精準極端環境模擬，實現了高效組件在1000 小時濕熱測試及 10000 次彎曲循環后的穩定性驗證，為該組件基于原位涂層策略邁向規?；?、高性能柔性光伏應用奠定了基礎。

原文參考：In situ coating strategy for flexible all-perovskite tandem modules
