產品概述

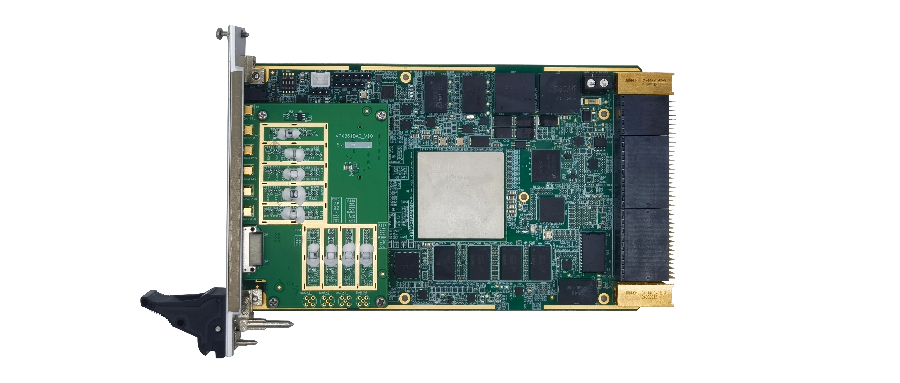

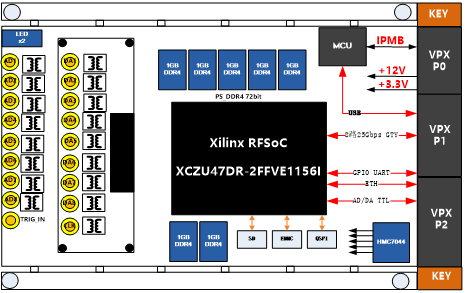

VPX361是一款基于3U VPX總線架構的8路射頻收發子模塊,板卡采用1片XCZU47DR RFSOC來實現8路射頻信號的高速采集、信號生成以及處理,并進行智能目標識別。該板卡的PS端支持1組72位DDR4 SDRAM,PL端支持1組32位DDR4 SDRAM,支持1片32GB EMMC存儲單元,支持2片QSPI FLASH用于FPGA的加載,支持8路GTY連接至VPX背板,背板高速互聯GTY支持25Gbps線速率,可以支持200Gbps的總線帶寬。該板卡的8路AD與8路DA通過SMP射頻連接器連接至前面板。射頻前端采用交流耦合方式。該板卡可廣泛應用于相控陣雷達、電子對抗等場景


技術指標
1. 板載Xilinx Zynq UltraScale+處理器:
- 芯片型號:XCZU47DR-2FFVE1156I;
- 系統邏輯資源:930K;DSP Slices:4272個;
- 總分布式RAM:13Mb,總塊RAM:38Mb;
- 支持8路14位ADC,最大采樣率5GSPS;
- 每個射頻ADC支持1個DDC;
- 射頻輸入范圍:最大6GHz;
- 支持8路14位DAC,最大采樣率9.85GSPS;
- 射頻輸出范圍:最大6GHz;
- 插值:2x/3x/4x/5x/6x/8x/10x/12x/16x/20x/24x/40x;
- PS端支持1組72位DDR4 SDRAM,總?cè)萘繛?a href="http://cshb120.cn/v/tag/9979/" target="_blank">4GByte;
- PS端支持1片32GByte EMMC存儲器;
- PS端支持2片QSPI FLASH用于FPGA的加載;
- PL端支持1組32位DDR4 SDRAM,容量為2GByte;
2. 背板互聯接口:
- VPX P0支持+12V電源、系統復位、健康管理;
- VPX P1支持X8 GTY高速信號,支持25Gbps/lane;
- VPX P1支持8路LVDS接口;
- VPX P2:2路串口、1路GBE網口、8路GPIO;
3. 整板健康管理
4. 物理與電氣特征
- 板卡尺寸:100 x 160mm;
- 板卡供電:4A max@+12V(±5%);
- 散熱方式:風冷/導冷散熱;
5. 環境特征
- 工作溫度:-40°~﹢80°C;
- 存儲溫度:-55°~﹢125°C;
- 工作濕度:5%~95%,非凝結;
軟件支持
1. 底層接口驅動程序:
2. 可根據客戶需求提供定制化算法與系統集成:
應用范圍
- 雷達信號處理;
- 軟件無線電驗證平臺;
- 電子對抗、干擾機;
- MIMO無線電;
-
