產品概述

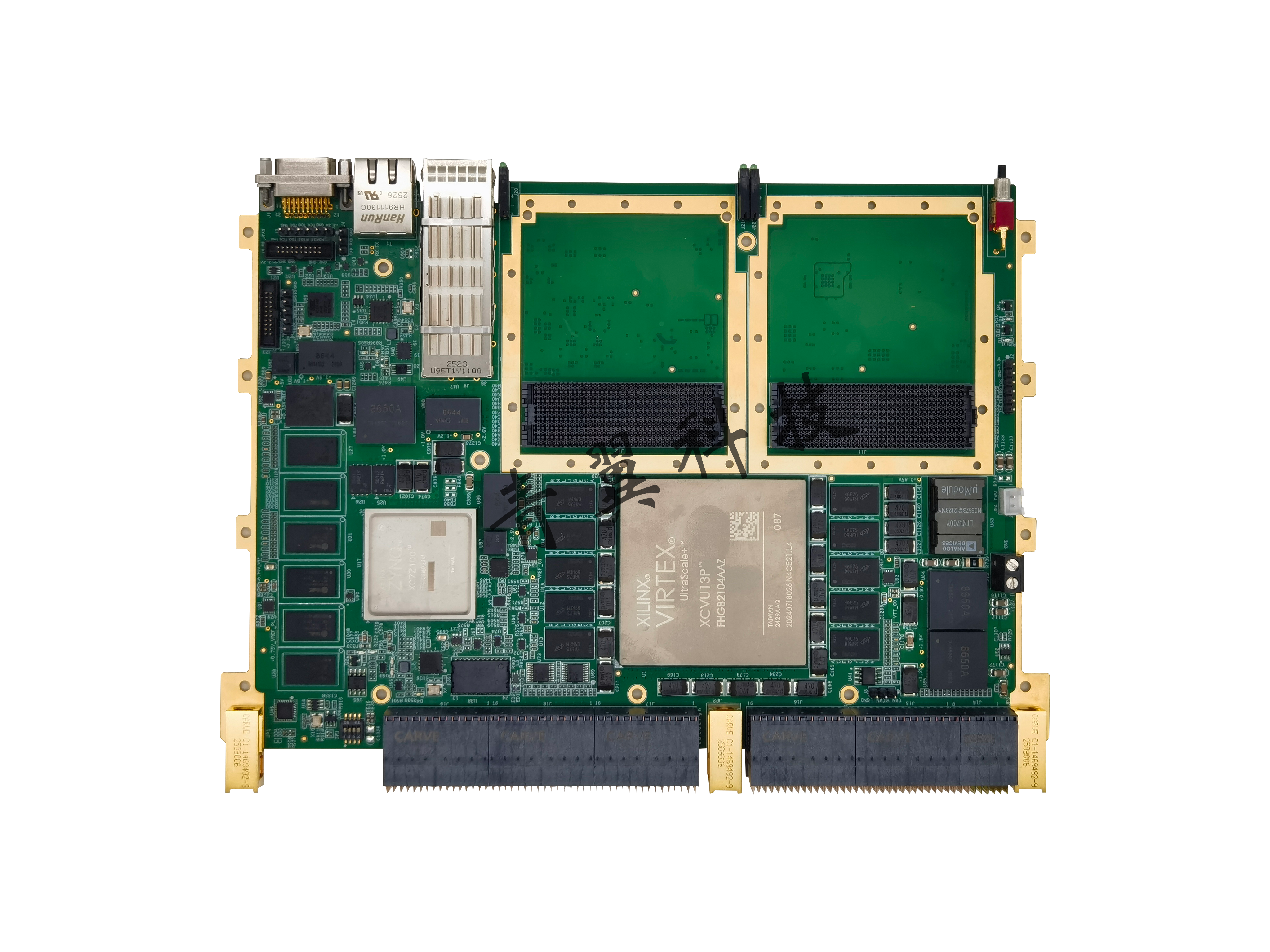

VPX650 是一款基于 6U VPX 系統架構的 VU13P FPGA + XC7Z100 SOC 超寬帶信號處理平臺，該平臺采用一片 Xilinx 的 Virtex UltraScale+系列 FPGA（XCVU13P）作為主處理器，完成復雜的數 據采集、回放以及數據預處理。采用 1 片 ZYNQ SOC 來完成信號處 理算法。

該平臺的主處理器 VU13P 外掛兩組 72 位 DDR4 SDRAM，來 實現超大容量數據緩存，數據緩存帶寬可以達到 2400MHz。VU13P FPGA 可以通過背板與其他板卡進行數據交互。VU13P FPGA 外掛 2 個 FMC+ HPC 接口，支持 2 個 FMC 子卡的擴展。該平臺的 1 片 zynq SOC，PS 支持 1GByte 的 DDR3 數據緩存，支持 1 路千兆以太網接 口。兩片 FPGA 之間通過 GTH 高速接口進行數據交互。

該板卡還支持 1 片單片機進行健康管理，并將狀態信息通過 IPMB 總線上報， 該板卡為 VPX 風冷架構，具有優良的抗振動設計、散熱性能和 獨特的環境防護設計，適合于航空、航天、船舶等應用場景。

技術指標

1. 標準 6U VPX 規格，符合 VITA46 規范； 2. 板載高性能 FPGA 處理器：XCVU13P-2FHGB2104I

• 外掛 2 組 72 位 DDR4 SDRAM，每組 4GByte 容量；
• 外掛 2 片 QSPI Flash，總共 1Gbit 容量，用于 FPGA 的加載；
• 外掛 2 個 FMC+ HPC 接口；

3. 板載 1 片高性能 ZYNQ SOC 處理器：XC7Z100-2FFG900I

• PL 外掛 1 組 64 位 DDR3 SDRAM，總容量 2GByte；
• PS 外掛 1 組 32 位 DDR3 SDRAM，總容量為 1GByte；
• PS 外掛 1 片 EMMC 存儲器，總容量為 32GByte；
• PS 外掛 2 片 QSPI Flash 存儲器，總容量為 512Mbit；
• PS 端支持 1 路 GBE 網口，PL 端支持 1 路 GBE 網口；

4. 互聯性能

• VPX P1：支持 4 路 x4 GTY 連接至 VU13P FPGA；
• VPX P2：支持 4 路 x4 GTY 連接至 VU13P FPGA；；
• VPX P3：支持X8 GTX連接至ZYNQ FPGA（For PCI Express）；
• VPX P4：支持 1 路 GBE，8 路 RS422 連至 VU13P FPGA；
• VPX P5：32 路 LVDS 連接至 ZYNQ FPGA；
• VU13P 與 ZYNQ 之間互聯：8*GTX、24*LVDS；

5. 前面板接口

• J30J 支持 2 個 FPGA 下載、1 個 MCU 下載；
• 1 個 QSFP28 光纖接口；1 個 PS 網口；

6. 物理與電氣特征

• 板卡尺寸：160 x 233mm
• 板卡供電：6A max@+12V（±5%）
• 散熱方式：風冷散熱；

7. 環境特征

• 工作溫度：-40°~﹢85°C，
• 存儲溫度：-55°~﹢125°C；
• 工作濕度：5%~95%，非凝結

軟件支持

• 提供底層接驅動程序；
• 支持軟件定制開發；

應用范圍

1. 軟件無線電；2. 雷達與基帶信號處理；
