STM32N6是有史以來功能最強大的STM32系列

STM32N6嵌入了意法半導體專有的Neural-ART加速器和運行頻率為800 MHz的Arm Cortex-M55內核，提供了迄今為止最高的STM32微控制器 (MCU) 計算能力。利用強大的邊緣AI功能，在微控制器的功耗預算和PCB占用空間內，為您的客戶帶來媲美MPU的終端用戶體驗，對邊緣AI應用可以如虎添翼。

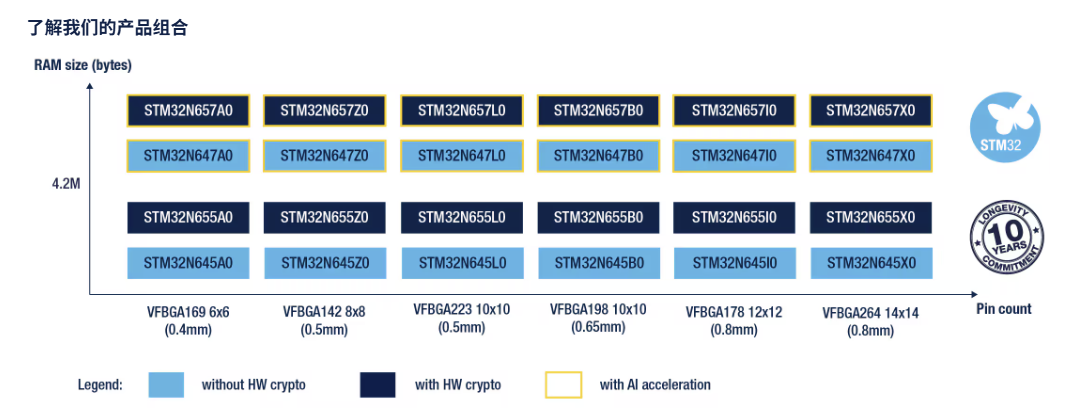

STM32N6產品組合：

NUCLEO-N657X0-Q 是我們本次實驗的硬件平臺工具：

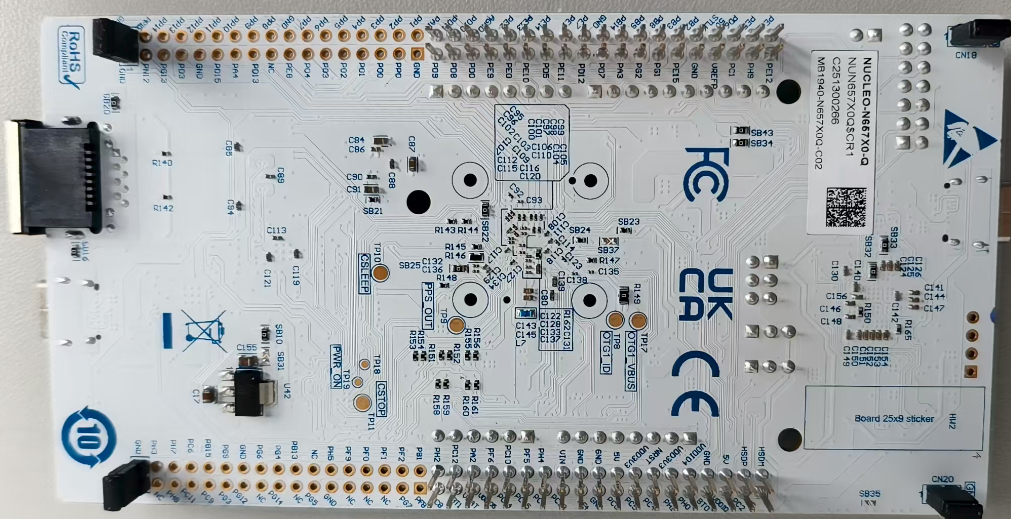

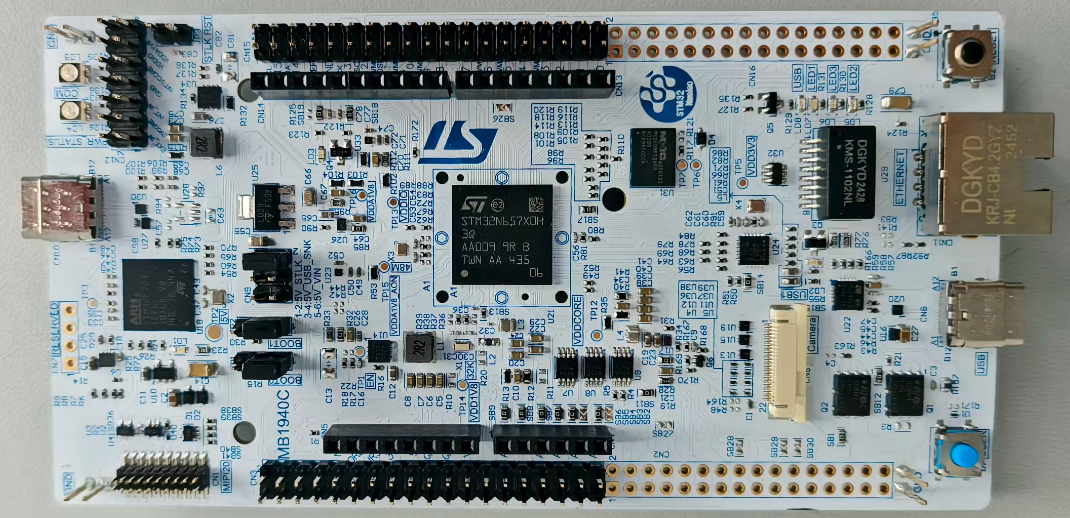

1. STM32 Nucleo-144 development boardwith STM32N657X0 MCU, SMPS, supports Arduino, and ST morpho connectivit，以下是板子的正反面照片。操作手冊與Bom, 原理圖參考附件文檔。

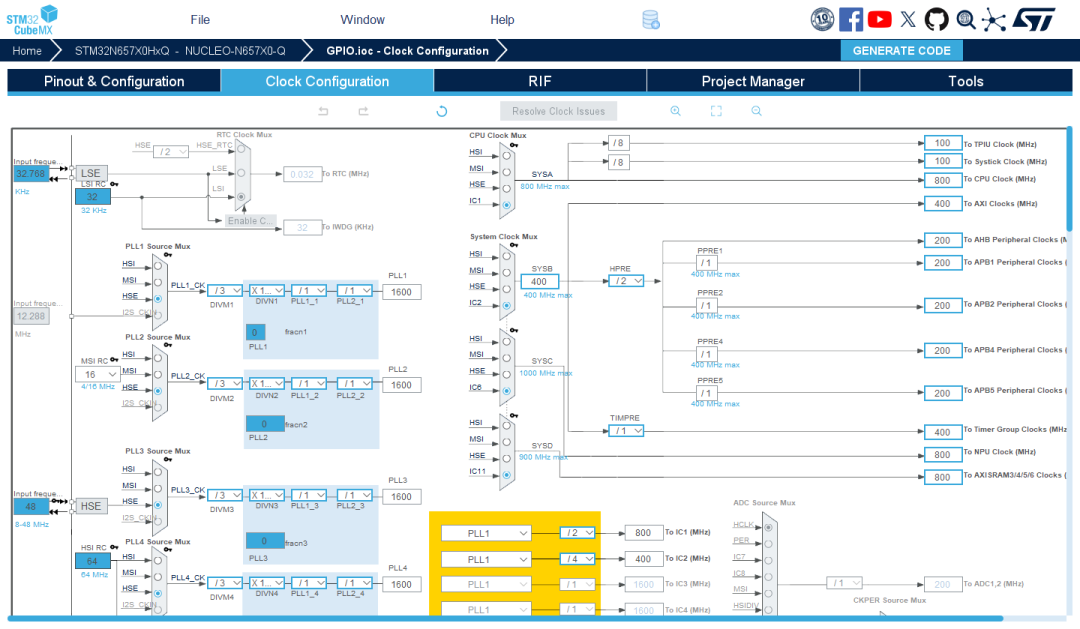

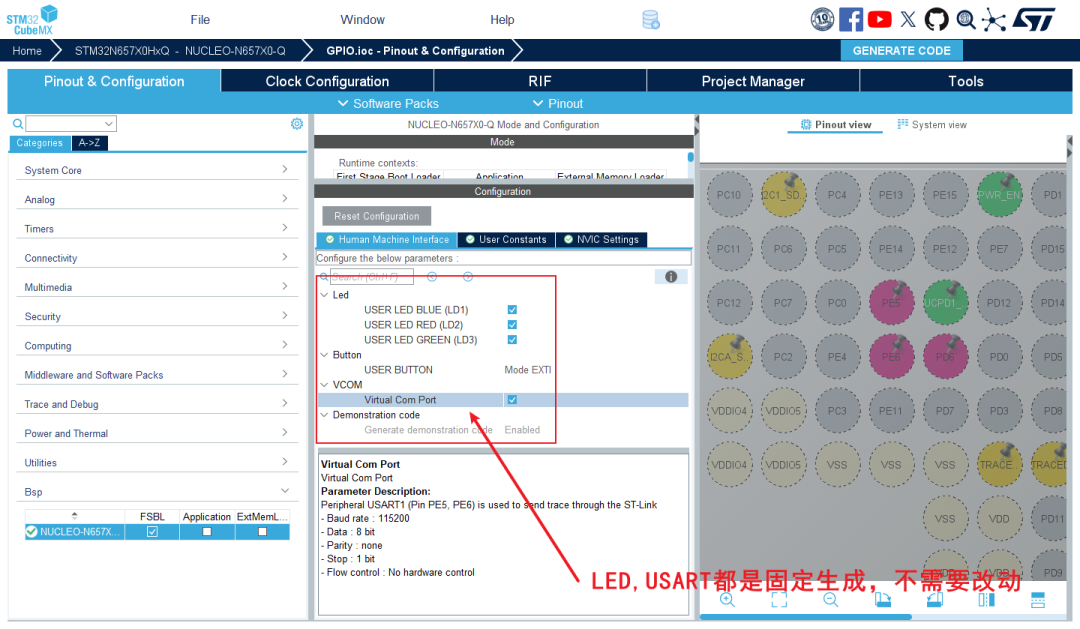

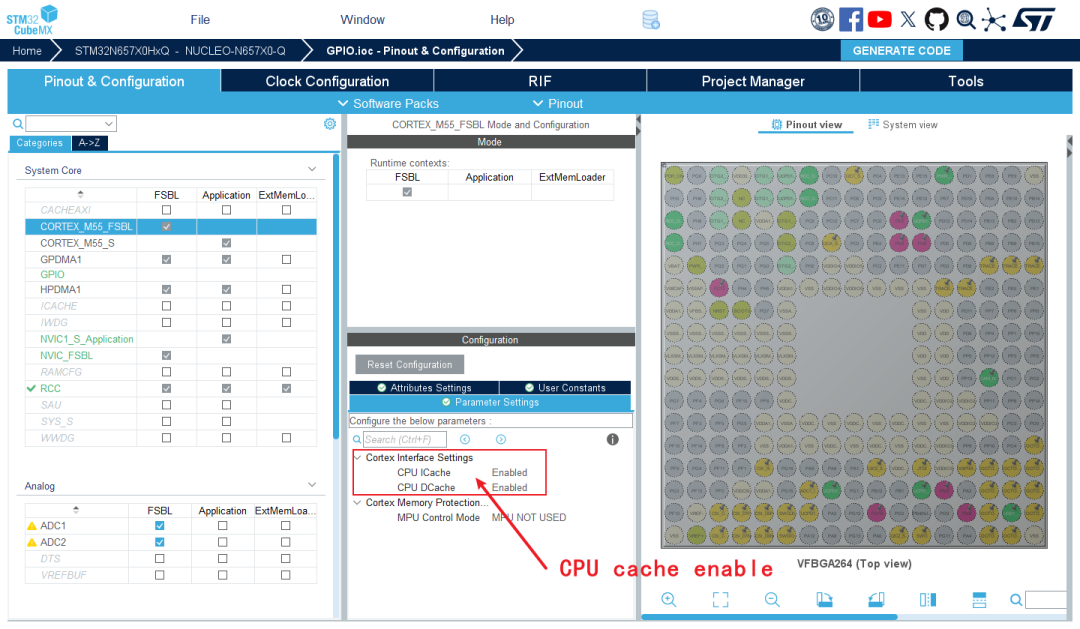

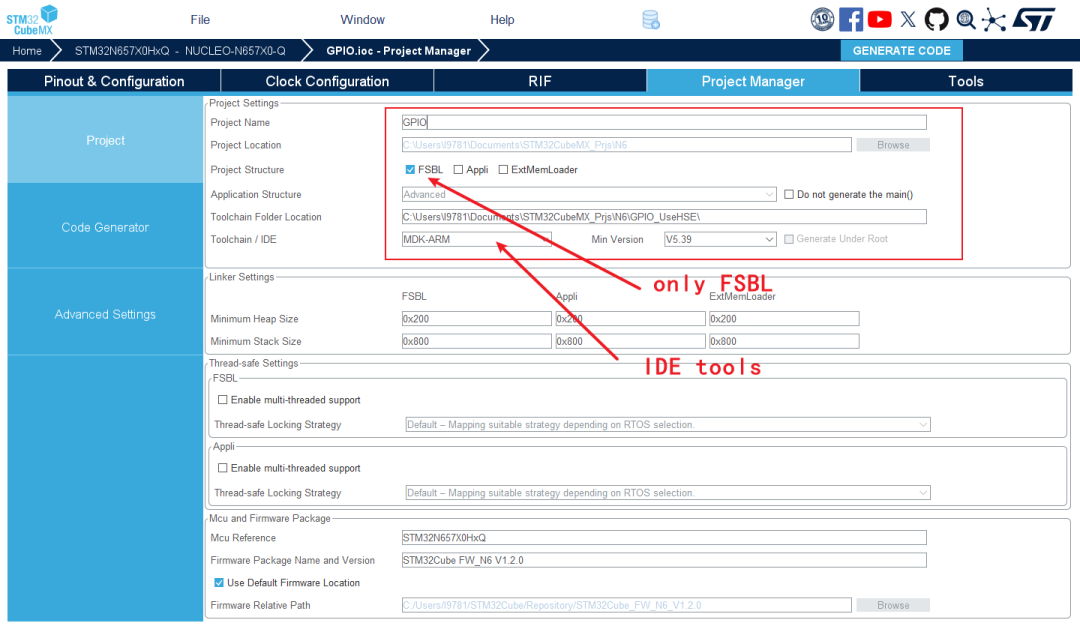

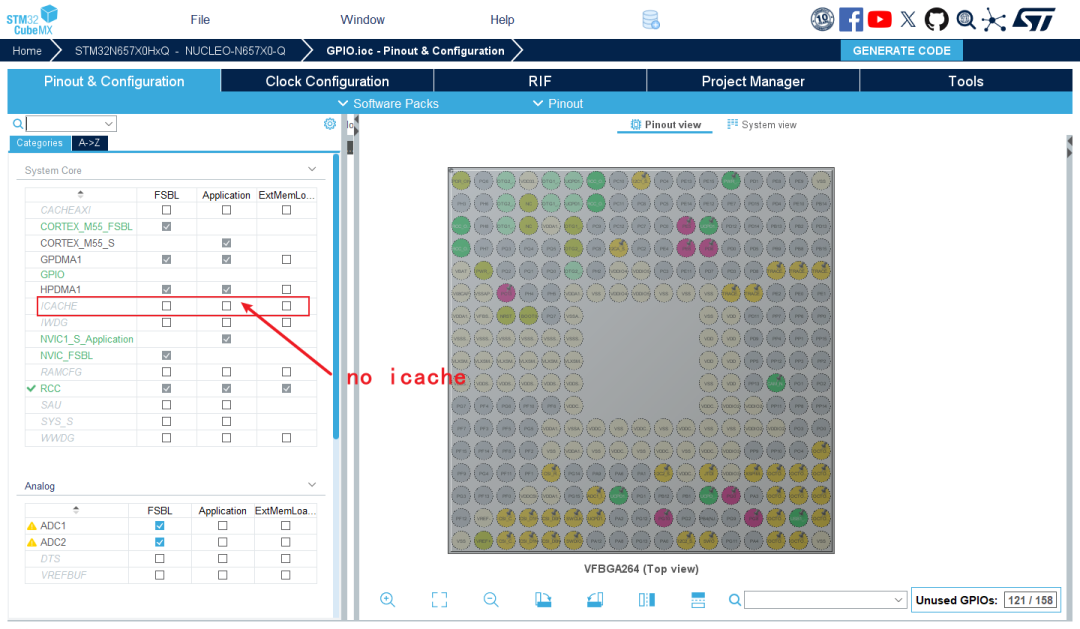

2. STM32CubeMx 配置：

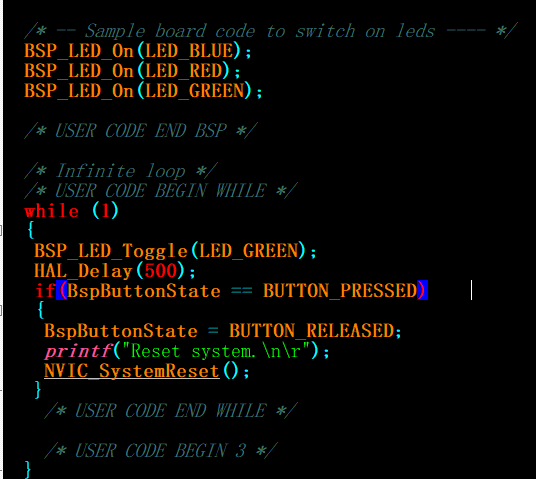

3. 打開STM32CubeMx生成的工程，并添加代碼：

BSP_LED_Toggle(LED_GREEN);

HAL_Delay(500);

if(BspButtonState == BUTTON_PRESSED)

{

BspButtonState = BUTTON_RELEASED;

printf("Reset system.\n\r");

NVIC_SystemReset();

}

4. 仿真可以看到綠色LED 閃爍，并且另外2個LED常亮，按了B1 Button 芯片復位，就無法調試了，這是因?yàn)镾TM32N6 內部Flash小，代碼需要存儲在外部OSPI Flash中，而調試又只能運行在RAM中，復位后，指針指向Flash區，導致無法Debug，下面就來介紹 STM32N6 啟動模式。

<1>STM32N6 是 ST 第一顆帶 NPU 的 MCU 芯片， 內部只有一小塊 ROM 用于第一階段的 Boot，必須使用外部 Flash 存儲用戶代碼或通過 USB/U(S)ART 串口啟動。另外， STM32N6 的工程引入了一些新的術語比如 FSBL 等。 本文記錄 STM32N6 使用的一些基本啟動步驟，重點介紹FSBL。FSBL 的全稱為 First Stage Boot Loader, 在上電后， 先執行片內 ROM 區域的BootROM，然后根據 Boot 選項和地址，執行相應地址的 FSBL.

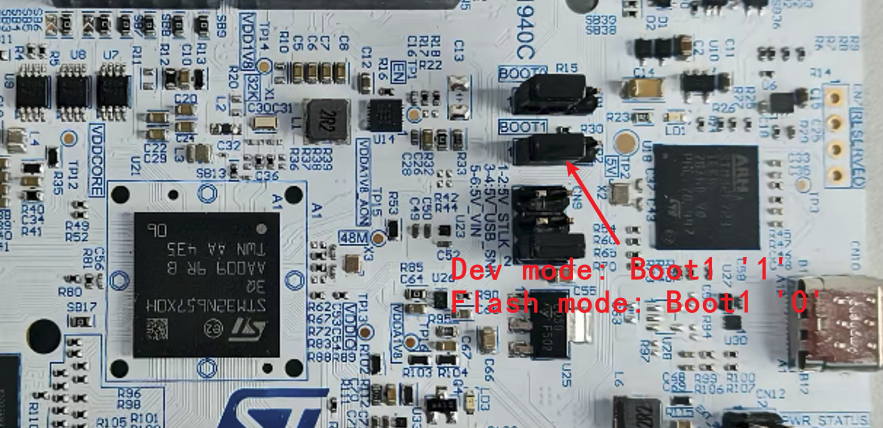

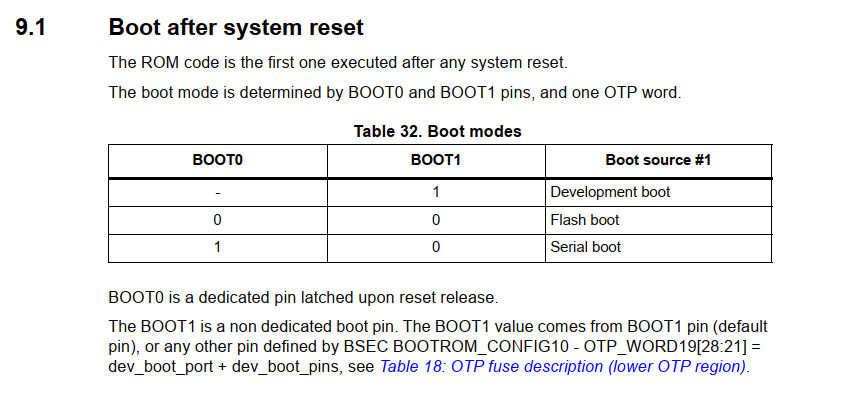

<2>啟動模式 :其中 BOOT1 引腳決定了兩種不同的啟動模式， dev boot 和Flash boot/Serial boot 模式： Flash boot(Boot1 = 0, Boot0 = 0)意味著上電后， BootROM 程序（固化在片內 ROM 的一小段啟動程序）會嘗試從外部 Flash 啟動，應用程序需要下載到外部 Flash，如果沒有應用則無法啟動。 Dev boot 意味著上電后， BootROM 程序嘗試從內部 Ram 中啟動

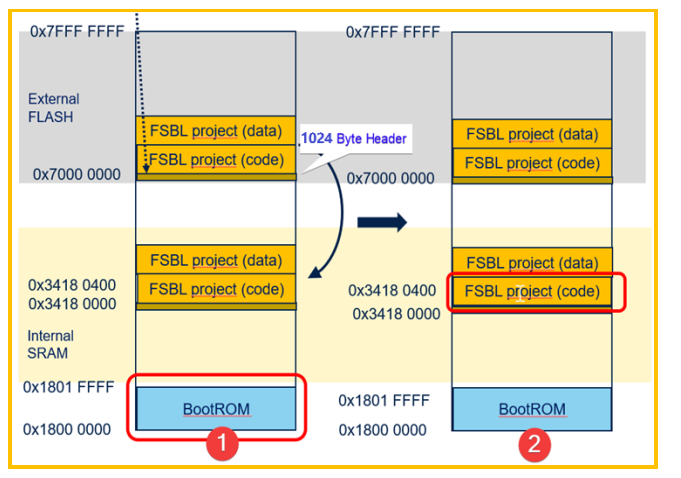

<3>FSBL 的全稱為 First Stage Boot Loader, 在上電后， 先執行片內 ROM 區域的BootROM，然后根據 Boot 選項和地址，執行相應地址的 FSBL，參考下圖實例為外部Flash 的啟動流程,BootROM 啟動后，會驗證 FSBL 的頭，深黃色部分 1024Bytes 的 Header 信息，可以使用 ST 提供的腳本對 FSBL 進行簽名， FSBL 程序必須完成簽名，不然無法正常啟動。驗證成功后， BootROM 將 FSBL 程序搬運至內部 SRAM2： 0x34180000 的位置，然后PC 指針跳轉過去開始執行 FSBL。因本示例只有FSBL，其他FSBL+Load&Run ，F(xiàn)SBL+XiP（Execute in Place） 等方式就不過多贅述。如需了解請參考ST LAT1491。

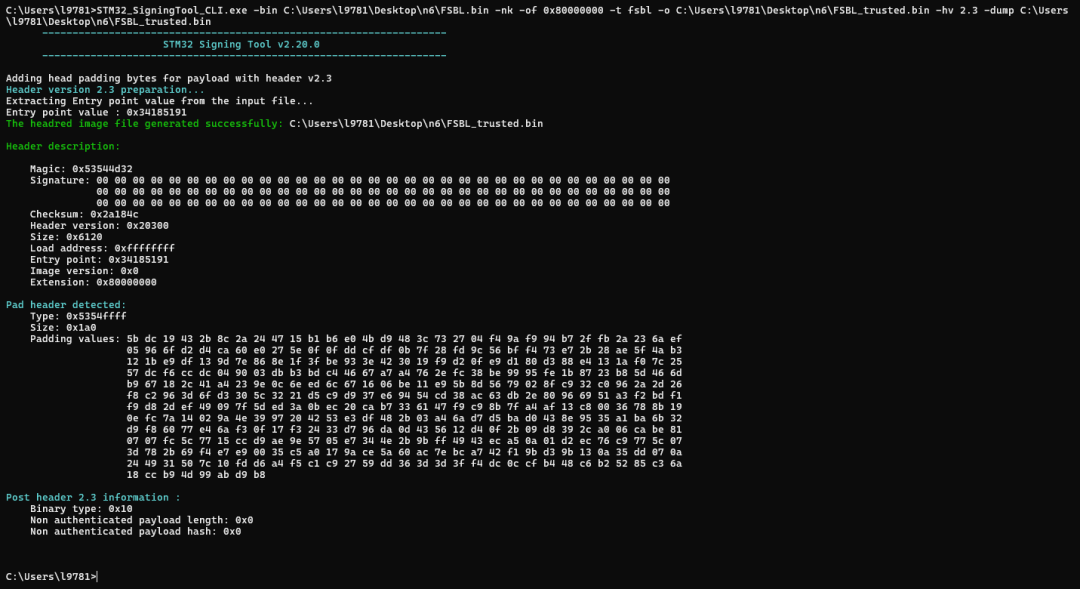

<4>編譯后的bin文件需要通過STM32MP_SigningTool_CLI.exe 簽名后才能在外部Flash中運行，在簽名前，需要安裝 ST 最新的 CubeProgrammer ，安裝后里面包含有STM32MP_SigningTool_CLI.exe工具，并將 STM32MP_SigningTool_CLI.exe的路徑加入到 Windows 系統 PATH 環境變量中，確保該 exe 程序可以被正確找到并運行。 以下是簽名運行效果圖：

簽名command:STM32_SigningTool_CLI.exe -bin C:\Users\l9781\Desktop\n6\FSBL.bin -nk -of 0x80000000 -t fsbl -o C:\Users\l9781\Desktop\n6\FSBL_trusted.bin -hv 2.3 -dump C:\Users\l9781\Desktop\n6\FSBL_trusted.bin

? -bin: 原始 bin 文件。

? -nk： no keys，沒有使用密鑰相關選項。

? -of： option flags。

? -t： bin 文件的類型為 fsbl。

? -o：輸出后的文件。

? -hv： header version，版本號。

? -dump：將 bin 文件的 header 信息 dump 出來，方便查看。

FSBL.bin 是原始的 FSBL 工程的 bin 文件， FSBL-trusted.bin 是已經被正確簽名并添加好header 的 bin 文件。

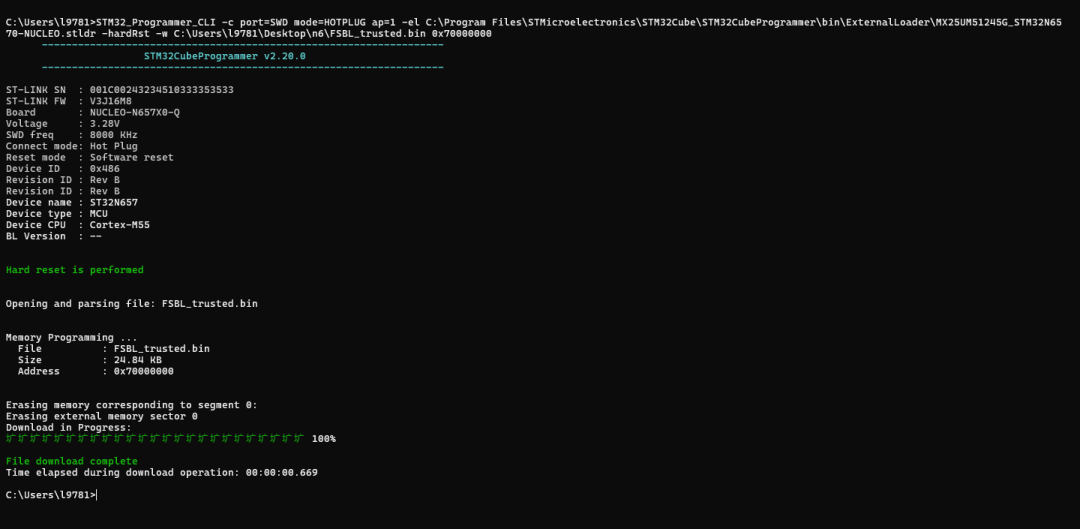

下載command:STM32_Programmer_CLI -c port=SWD mode=HOTPLUG ap=1 -el C:\Program Files\STMicroelectronics\STM32Cube\STM32CubeProgrammer\bin\ExternalLoader\MX25UM51245G_STM32N6570-NUCLEO.stldr -hardRst -w C:\Users\l9781\Desktop\n6\FSBL_trusted.bin 0x70000000

我這個實驗使用命令行燒錄，也可以使用STM32CubeProgrammer 命令行燒錄，效果一樣。

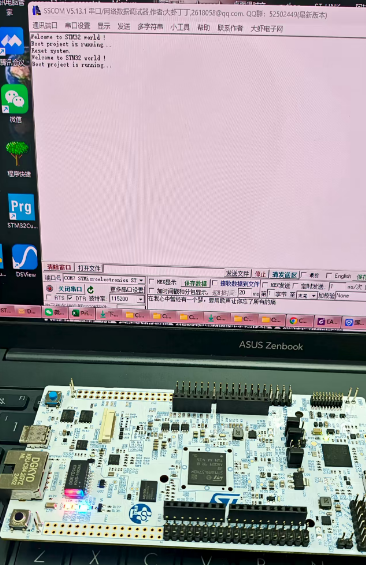

運行效果圖：<因?yàn)槭庆o態圖，看不到綠色LED閃爍>，代碼與工程參考附件。
