在現代科研與高端制作領域，微觀探索依賴高分辨率成像技術，共聚焦顯微鏡與電子顯微鏡是其中的核心代表。在微觀檢測中，二者均突破傳統光學顯微鏡局限，但在原理、性能及應用場景上差異顯著，適配不同領域的需求。下文光子灣科技將光源、分辨率、樣本制備、景深與三維成像以及應用領域多維度解析二者的區別，為相關領域的技術選型提供參考。

#Photonixbay.

光源的差異

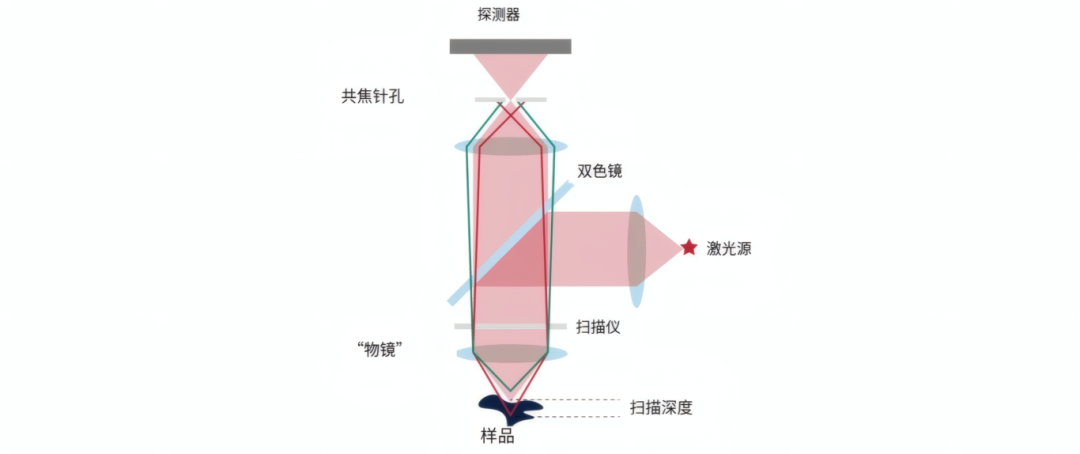

共聚焦顯微鏡的光源成像原理

共聚焦顯微鏡：以激光束為光源，憑借單色性強、方向性好的特點，精準激發樣本中預先標記的熒光分子（如GFP、熒光染料）。熒光信號經物鏡收集后，通過 “針孔” 過濾焦外雜散光，最終轉化為清晰圖像，需根據熒光分子選擇匹配激光波長。

電子顯微鏡：以電子束為光源，電子波長僅為可見光的十萬分之一（100kV 下約 0.0037nm），通過電子槍發射電子，經電磁透鏡聚焦照射樣本。因電子在空氣中易散射，成像腔室需保持高真空環境，這直接影響后續樣本制備。

#Photonixbay.

分辨率的差異

共聚焦顯微鏡：屬光學顯微鏡進階版，受光的衍射極限限制，橫向分辨率約200nm、縱向約 500nm，遠超普通光學顯微鏡；憑借點掃描與焦平面精準控制，可實現微機電系統、微光學元件高精度無接觸測量，避免結構損傷能追蹤材料力學加載下微觀結構演變，輔助力學性能分析。

電子顯微鏡：突破衍射極限，透射電子顯微鏡（TEM）分辨率達 0.1nm，可觀察原子排列；掃描電子顯微鏡（SEM）分辨率 1-10nm，能清晰呈現樣本表面形貌，是解析超微結構（如病毒衣殼、DNA 雙螺旋）的核心工具。

#Photonixbay.

樣本測試條件的差異

共聚焦顯微鏡：核心要求是樣本帶熒光信號，常用免疫熒光標記（熒光抗體結合目標蛋白）或熒光蛋白表達（如細胞內導入 GFP 基因）。制備過程對活樣本損傷小，可搭配活細胞工作站實現長時間動態追蹤，觀察細胞內動態過程。

電子顯微鏡：制備流程復雜且無法用于活樣本，需適配高真空環境：先以戊二醛固定樣本保持結構，再用梯度乙醇脫水避免真空下水分沸騰，經重金屬鹽（醋酸鈾）染色增強對比度，SEM 樣本還需鍍金提升導電性。全程耗時且殺死樣本，僅能觀察靜態結構。

#Photonixbay.

三維成像的差異

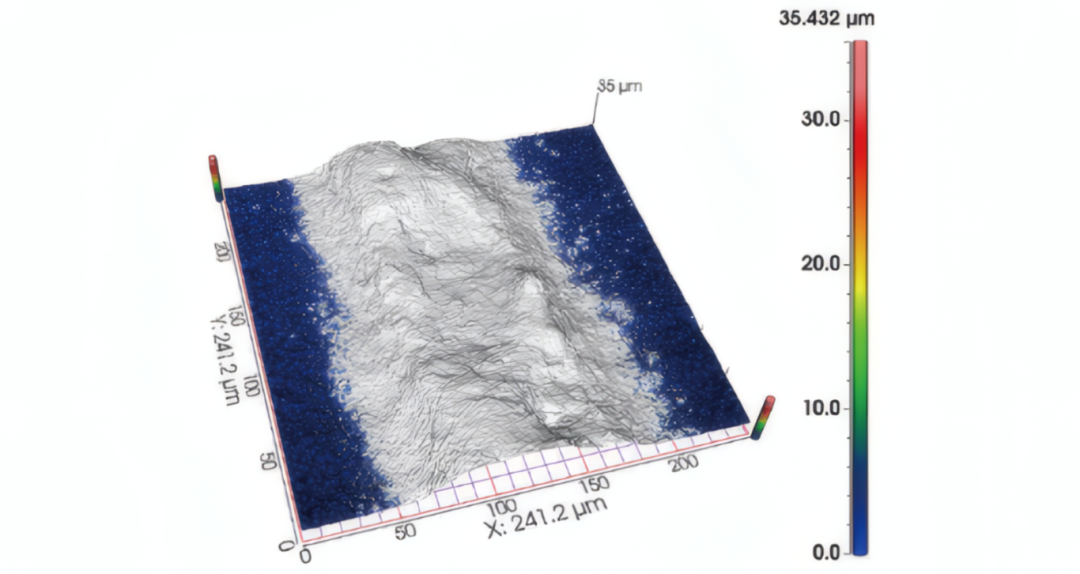

共聚焦顯微鏡的三維成像案例圖

共聚焦顯微鏡：通過“針孔” 控制景深，僅采集當前焦平面信號，可逐層采集厚樣本（如組織塊）的 “光學切片”，經軟件疊加快速重建三維結構，適合厚樣本的立體觀察。

電子顯微鏡：景深窄，普通模式下僅獲二維圖像。若需三維重建，需通過電子斷層掃描：旋轉樣本采集數十張二維圖像后整合，但操作復雜、耗時久，且僅適用于極薄樣本（如細胞超薄切片）。

#Photonixbay.

應用領域的差異

共聚焦顯微鏡：在多工業領域發揮關鍵作用。半導體領域檢測晶圓微缺陷與電路精度；鋰電領域觀察電極極片微觀結構；光伏領域評估電池片鍍膜均勻性；顯示領域排查面板像素異常；還助力智能制造質檢、3C 產品微組件檢測、航空航天材料微觀損傷觀察，及高端制造、精密加工中的尺寸測量與結構驗證，是工業微觀質控核心工具。

電子顯微鏡：深耕超微結構研究，在生命科學中解析線粒體嵴結構、鑒定新型病毒，是原子級觀察的核心設備。

綜上，共聚焦顯微鏡基于激光光學成像邏輯，以活樣本動態觀測兼容性、厚樣本三維結構表征效率及非接觸式測量優勢，成為工業微觀質控的核心技術；電子顯微鏡則依托電子束的超短波長特性，以亞納米級分辨率實現原子尺度結構解析，為超微領域基礎研究提供的觀測手段。在具體研究與技術應用中，需基于觀測對象的尺度、活性狀態、結構特性及研究目標進行科學選型，方能最大化發揮兩種微觀成像技術的學術價值與應用效能。

#Photonixbay.

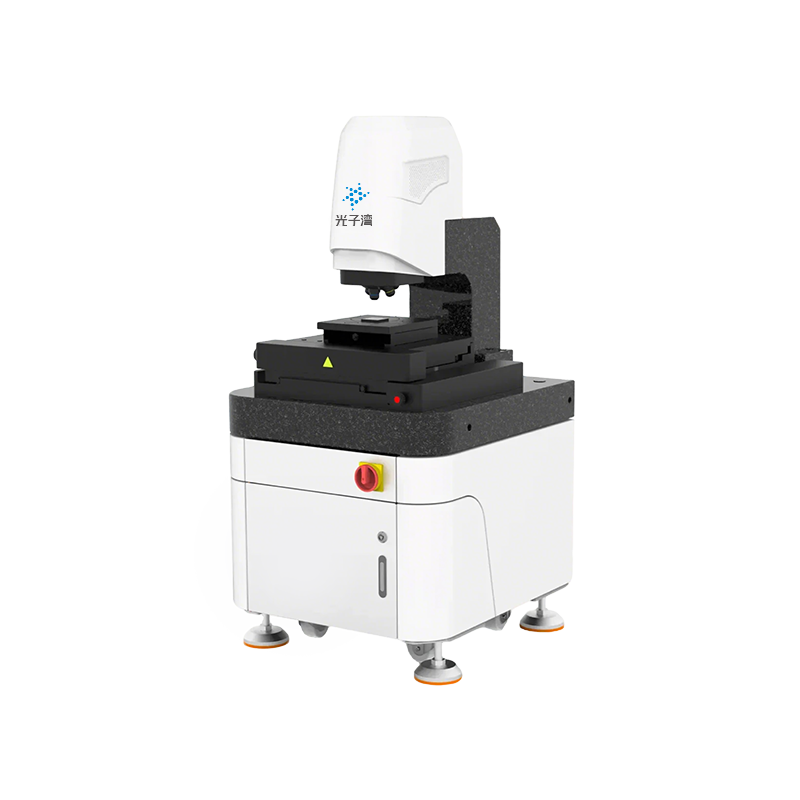

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
