IGBT(絕緣柵雙極型晶體管)是一種復合全控型電壓驅動式功率半導體器件，結合了MOSFET的高輸入阻抗和GTR(電力晶體管)的低導通壓降優勢?。其核心特點包括：

一. ?結構與原理?

?復合結構?：由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成，通過柵極電壓控制導通與關斷?。

?工作方式?：正向柵極電壓形成導電溝道，為PNP晶體管提供基極電流以導通;反向電壓則切斷電流?。

二、基本靜態參數

?柵極-發射極閾值電壓(VGE(th))?

使IGBT導通所需的最小柵極電壓，直接影響器件導通控制?。

?集電極-發射極飽和電壓(VCE(sat))?

導通狀態下集電極與發射極間的壓降，決定導通損耗，需在指定電流和溫度下測試?。

?集電極-發射極截止電流(ICES)?

關斷狀態下集電極到發射極的漏電流，表征器件阻斷能力?。

?續流二極管正向壓降(VF)?

內置二極管導通時的正向電壓，影響反向續流效率?。

電容相關參數

?輸入電容(Ciss)?

柵極-發射極電容與柵極-集電極電容之和，影響驅動電路設計?。

?輸出電容(Coss)?

集電極-發射極間電容，與開關過程中的能量損耗相關?。

?反向傳輸電容(Crss)?

柵極-集電極電容，影響開關速度及信號耦合?。

耐壓與可靠性參數

?集電極-發射極阻斷電壓(VCES)?

關斷時集電極-發射極可承受的最大電壓，表征耐壓能力?。

?跨導(gfs)?

柵極電壓對集電極電流的控制能力，影響導通特性一致性?。

三、測試方法與設備

?測試條件?：需在固定溫度(如25℃及高溫)及穩定導通/關斷狀態下進行，確保熱平衡?。

?測試設備?：如SC5016靜態參數測試儀，支持1600A/5000V以下功率器件的自動化測試?。

IGBT靜態參數測試儀SC5016可用于多種封裝形式的大功率二極管 、大功率IGBT模塊、大功率雙極型晶體管，大功率MOS管等器件的 V-I 特性測試，也可用于中小功率單管測試，幾乎可以測試1600A(可擴展至2000A)，5000V以下的各種功率器件，還可用測試標準低阻值電阻，廣泛應用于軌道交通，電動汽車 ，風力發電，變頻器，焊機行業的IGBT來料選型和失效分析，設備還可以用于變頻器，風電，軌道交通，電焊機等行業的在線檢修，無需從電路板上取下來進行單獨測試，可實現在線IGBT檢測，測試方便，測試過程簡單，既可以在測試主機里設置參數直接測試，又可以通過軟件控制主機編程后進行自動測試，通過電腦操作完成 IGBT 的靜態參數測試，整個測試過程自動完成，電腦軟件攜帶數據庫管理查詢功能，方便操作使用。

中昊芯測SC5016

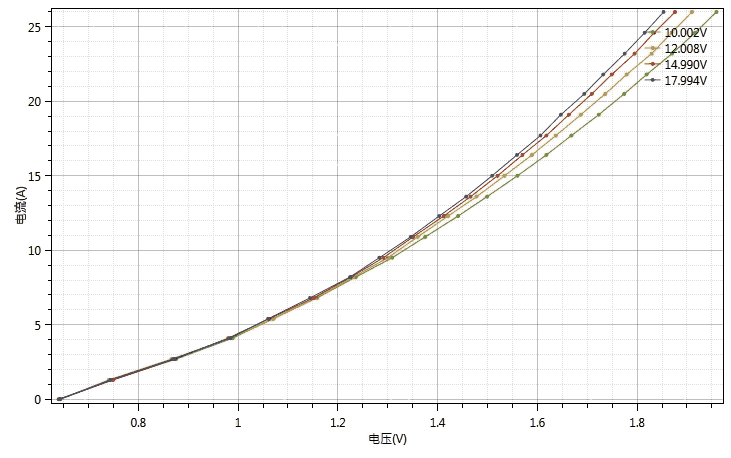

中昊芯測SC5016曲線
