KiCad 10 會有哪些新功能（一）？
“明年正式發布前會不定期更新 KiCad 10 的新功能，有興趣的小伙伴可以下載 nightly 嘗鮮。”
原理圖中展開查看層疊的引腳
層疊的引腳是 KiCad 的專屬功能，可以把諸如 GND 的功能疊在一起，連接一次即可。
原理圖/PCB 中支持 Lasso 選擇

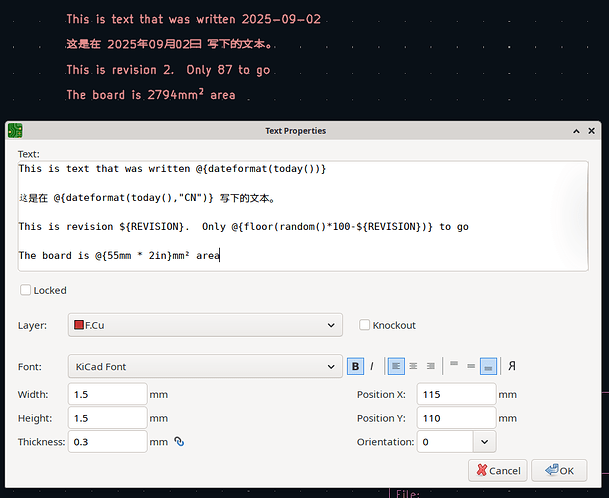

文本屬性中支持特殊字符串
支持 PCB 模塊及模塊的同步KiCad 9 支持了原理圖模塊，KiCad 10 將支持 PCB 模塊。且支持原理圖模塊直接同步到 PCB 的模塊。
引入 PCB 點的概念
KiCad 引入了PCB“點”（Points）的概念，這是一種可以放置在封裝和 PCB 中的零維對象。點可用于以下場景：-
精確定位：按照預設的相對偏移量來放置封裝。
-
創建吸附點：標記出重要的位置，以便在布局布線時可以精確吸附。
-
標記中心：在遵循 IPC 規范（即將原點設置在1號引腳）的慣例時，用它來標記直插（THT）封裝的實際物理“中心”
編輯敷銅時看到實時的角度
對話框編輯支持 Undo/Redo
選不中對象怎么辦？
當選擇過濾器導致您無法選中任何對象時，造成該限制的過濾器會閃爍一下，以作提示。圖片拖拽到原理圖中
真實 1：1縮放設置

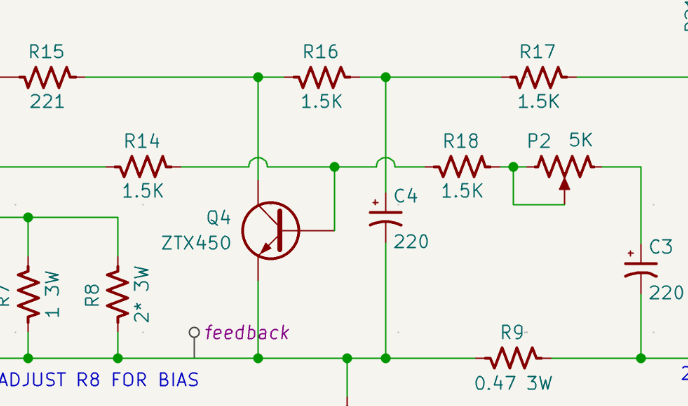

原理圖走線交叉的顯示
