本文作者：AMD 工程師 Narasimha Murthy Pandrapragada

本篇博客演示了在 ZCU208 評估板和 ZCU216 評估板中通過運行簡單的 RFDC 示例來快速檢查 RFDC IP 初始化的過程。它使用“rfdc-read-write”和“rfdc-seftest”，但不限制用戶實現自己的應用程序。

本篇博客焦點并非基于 RFDC IP 的硬件設計，您可以用 RFDC IP 的任意示例設計來構建此設計。

您需要使用從 AMD Vivado Design Suite 設計導出的 XSA 文件。

工具和系統設置

來自 AMD Vivado 的 XSA 文件

PetaLinux 工具(與 Vivado 生成的 XSA 版本相同)

ZCU208/ZCU216/ZCU670

對應的開發板 BSP

開發板 BSP 下載

對應的開發板 BSP 可以從“AMD Zynq UltraScale+ MPSoC 板級支持包”網頁下載，網頁鏈接如下：

https://www.xilinx.com/support/download/index.html/content/xilinx/en/downloadNav/embedded-design-tools.html

PetaLinux 構建流程

本文中并不探討 PetaLinux 工具安裝和如何啟用該工具。在 UG1144 中涵蓋了這些信息。

UG1144:https://docs.amd.com/r/en-US/ug1144-petalinux-tools-reference-guide

1. 使用以下命令創建 PetaLinux 工程：

petalinux-create -t project -s

示例：

對于 ZCU208 評估板： petalinux-create -t project -s xilinx-zcu208-v2024.2-11110212.bsp

2. 創建工程后，將其移入工程目錄內：

cd

3. 需要將 Vivado 流程創建的定制 XSA 替換為開發板 BSP 中隨附的現有 XSA：

petalinux-config --get-hw-description=/design_1_wrapper.xsa

4. 修改 rootfs 根文件系統以支持 RFDC 應用程序：

petalinux-config

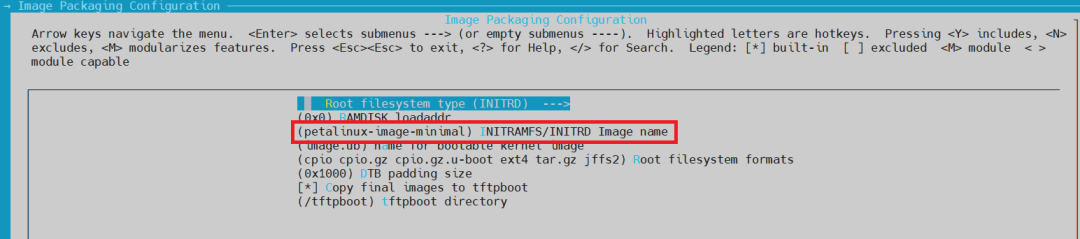

進入“Image Packaging Configuration”(鏡像封裝配置)

選擇以下選項，將鏡像名稱修改為“petalinux-image-minimal”。

5. 要啟用或禁用示例應用程序，請執行以下命令：

petalinux-config -c rootfs

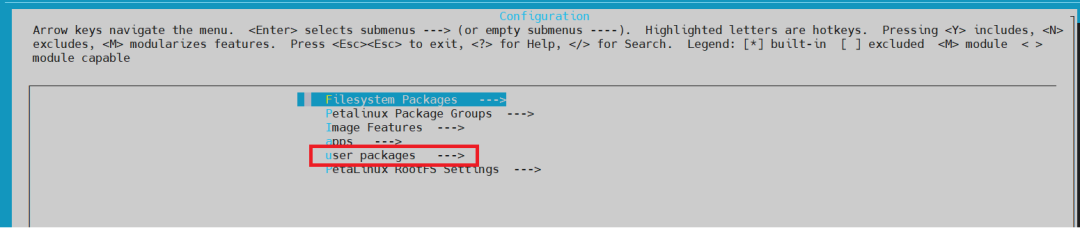

進入“User packages”(用戶的程序包)后，可以看到其中列出的應用程序，請從菜單中選擇所需的示例。在本教程中，我們選擇的是“rfdc-read-write”和“rfdc-selftest”。

6. 構建 PetaLinux 工程：

petalinux-build

開發板初始化

完成 PetaLinux 構建后，在“xilinx-zcu208-2024.1/images/linux”文件夾內會包含結果 。

有兩個流程可用于將生成的文件燒錄到開發板上。其一是 SD 卡模式，其二是 JTAG 模式。

SD 卡啟動：

1. 要從 SD 卡啟動 PetaLinux，需要以下三個來自“xilinx-zcu208-2024.1/images/linux”路徑的文件

BOOT.BIN

boot.scr

image.ub

2. 默認情況下，PetaLinux 構建不會生成 BOOT.BIN 文件。要生成 BOOT.BIN 文件，需使用以下命令：

petalinux-package --boot --fsbl images/linux/zynqmp_fsbl.elf --pmufw images/linux/pmufw.elf --fpga images/linux/system.bit --u-boot --force

JTAG 啟動：

在 petalinux-boot jtag 工作流程中，在實體開發板上使用 JTAG 線纜連接來下載和啟動鏡像：

petalinux-boot --jtag --fpga --kernel --hw_server-url :3121

運行應用

1. 成功啟動后，使用以下方法登錄 PetaLinux：

用戶名：petalinux

系統會出現兩次提示，要求您創建新密碼，您可以創建自己的密碼。

2. 使用“sudo su”命令切換為管理員以運行應用程序。

3. 您可以運行“rfdc-read-write”應用程序

4. 運行“rfdc-selftest”應用程序時，結果如下所示：

結論

在本文中，我們探討了如何使用可用的 RFSoC 開發板通過 PetaLinux 運行 RFDC IP 示例應用程序來檢查 RFDC IP 狀態。
