電子電路通常需要傳遞其工作狀態，而指示燈就成為滿足該要求的一種簡單方法。在照明解決方案中，LED 燈的能耗低于傳統光源。LED 燈的工作能耗低，因此這在電池電量可能非常寶貴的嵌入式系統儀器中是一種明顯的優勢。

如果工作時需要一個只有紅、黃、綠三種顏色的基本信號系統，那么一個簡單的 RYG 指示燈即可滿足要求。在這種情況下，紅燈表示危險或停止，而綠燈則表示所有系統都在正常運行。RYG 系統是用于基本儀表板和工業信號塔的傳統解決方案。

紅、綠、藍 (RGB) LED 指示燈根據所要表示的狀態亮起不同的顏色，從而實現視覺顯示功能。RGB LED 指示燈提供豐富的色彩和更直觀的細微信息。例如，漸變條中的溫度范圍需要不同深淺的顏色來表示溫度高低。

此外，RGB LED 指示燈可以通過調制來顯示所需的顏色，從而實現兩個或三個不同指示燈的功能，因此所需的空間更小。

RGB LED 指示燈應用廣泛，包括堅固機械中的顯示屏、智能家居設備以及工業應用中的嵌入式系統。例如，[ APEM] [ 的 Q10/14/16/19/22 系列 RGB] （圖 1）可以提供幾乎無限的色彩選擇，使用壽命長達 10 萬小時。RGB LED 通常是現代儀器儀表的首選，因為這種產品能產生更多的色彩，同時能耗更低。

APEM 的 RGB LED 指示燈可采用脈寬調制 (PWM) 技術控制，以實現色彩斑斕的外觀。（圖片來源：DigiKey）

RGB LED 的工作原理

驅動器通過控制發送到 LED 的電流來控制色彩顯示。它使用 8 位來表示每個通道（R、G 或 B）所需的色彩量。例如，紅色通道的 8 位數值 00000000 表示最終合成中不含紅色成分。由于每個 8 位數值均由 0 和 1 組合構成，每個色彩模塊可呈現 2 ^8^ （即 256）個不同數值，范圍為 0 至 255。

這 256 個值中的每一個值都代表著紅、綠、藍三色強度的細微變化。通過對紅色、綠色和藍色元素中的 256 個值進行不同組合的調整，電路設計師可以獲得數百萬種色調，具體為 256 x 256 x 256，即 1,670 萬種顏色（圖 2）。

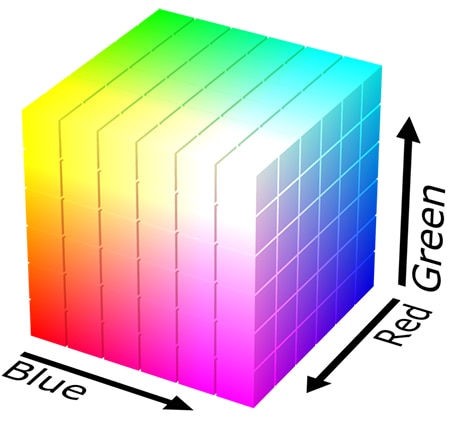

圖 2：映射到立方體的 RGB 顏色模型。水平 x 軸表示紅色數值向左遞增，y 軸表示藍色數值向右下方遞增，垂直 z 軸表示綠色數值向上方遞增。位于隱藏頂點的原點對應黑色。(圖片來源：SharkD，CC BY-SA 4.0；Wikimedia Commons）

例如，紫紅色的 RGB 值的三個分量設置如下：R：255，G：0，B：255。與此同時，淡紫色的 RGB 值為R：223，G：255，B：0。

要讓 RGB LED 指示燈顯示特定的顏色，必須通過調節輸送到每個顏色模塊的功率來微調紅、綠、藍成分的強度。LED 的動態調光有兩種方法：恒流降低 (CCR) 和脈寬調制 (PWM)。

CCR 方法通過減少發送到 LED 的電流，從而改變光輸出。這種方法既簡單，又有一些優點。另一方面，PWM 方法保持電流恒定，但不是持續向 LED 輸送電流，而是以快速脈沖方式輸送，每秒多次打開和關閉 LED。LED 發出的光強與電流接通的時間成正比，稱為“占空比”。

PWM 是控制 RGB LED 指示燈的一種特別有用的技術，因為它可以對最終顏色輸出進行精細控制。此外，這種技術還易于使用微控制器進行數字控制，在高電平和低電平狀態之間切換輸出。

RGB LED 指示燈的美學設計

如果要在電氣儀表和人機界面 (HMI) 的顯示屏和控制面板中使用指示燈，就需要將其與設備更充分地整合在一起。傳統的雙引腳 LED 通常需要固定在一個堅固的底座上，并且通常會從面板上的孔中伸出。突出的 LED 指示燈可能與設計者心目中的設備美感不符。此外，指示燈的突出部分還存在容易損壞的風險。

另一方面，面板安裝式指示燈可固定在面板上，從而可以簡化設計、安裝。在這種情況下，邊框作為安裝支架，同時確保視覺美感。邊框方案具有拋光質感，避免 LED 從面板外露而易受損壞。

即使在邊框方案中，RGB LED 指示燈也可以采用嵌入式或突出式邊框安裝。齊平式邊框與面板平齊，外觀時尚現代。相比之下，凸起式邊框的 LED 燈罩會略微高出面板表面，形成輕微隆起結構。如果需要從不同角度觀察所顯示的色彩，這種輕微的隆起尤其有用。這種凸起的邊框安裝在陽光充足的室外環境或光線刺眼的工業環境中更容易識別。如何選擇邊框最終取決于具體應用。在照明不良的環境下，要求指示燈更加清晰可見，因此凸起式指示燈成為更好的選擇。如果設計工程師只考慮美觀，那么嵌入式安裝是更好的選擇。

除了邊框外，面板安裝式指示燈在機械方面要求電路設計師確定可容納指示燈的面板開孔。為了加快安裝速度，可以采用卡扣式安裝，但這種安裝方式要求更精確的切割。此外，還可以通過螺紋將指示燈擰入面板，以提高安全性，尤其在容易發生劇烈振動的環境中。面板開孔的大小可能會有所不同。APEM 的 Q 系列 RGB LED 指示燈提供 10 mm、14 mm、16 mm、19 mm 或 22 mm 開孔以及齊平或突出式邊框選擇。

選擇合適的 RGB LED 指示燈

鑒于選擇多樣，以下是用于為特定應用匹配合適 LED 指示燈的一些標準：

• 共陽極或共陰極：在共陽極中，紅、綠、藍三個發光器件共用一個正極（陽極）連接，而在共陰極中，則共用一個負極連接。使用共陽極和共陰極封裝的 LED 驅動器需要不同的電子器件。
• 通孔安裝或表面貼裝：RGB LED 指示燈的安裝類型
• 指示燈的尺寸和面板開孔：（如果使用面板表面安裝方案）
• LED 指示燈的亮度和視角
• 額定電壓和電流：需要與電路中的預期范圍相匹配，以確保性能可靠
• LED 指示燈的控制方法：這些方法多種多樣，包括通過微控制器使用單獨的 PWM 通道，或使用驅動器集成電路，后者可實現更精細的調節。
• 環境因素：振動、沖擊、灰塵和極熱或極冷將決定具體應用所需的 LED 類型。

Q 系列 RGB LED 指示燈

與 RYG 產品相比，APEM 的 Q 系列提供了強 RGB 光輸出和更明亮的組合式照明。該系列可提供嵌入式選擇，以符合面板美學要求。Q 系列提供環氧樹脂密封版本，可防止進水，這種性能在室外應用或濕度較高的室內環境中是必要的。

此外，Q 系列還提供標準、高亮和超亮版本選擇。標準型適用于任何室內應用，而高亮型則適用于視角要求較高的室外應用。超亮型也是日光下可見的 LED，但視角較窄，非常適合遠距離使用。

結語

RGB LED 指示燈非常適合現代電子產品，因為它們不僅能夠提供清晰的視覺信號，而且能耗極低。此外，APEM_Q10/14/16/19/22 系列指示燈功能豐富，為客戶提供了多種選擇，幾乎適用于任何需要面板指示的應用。
