輸入采用降低閾值電路設計，以在電源電壓大于輸入電壓時支持向上轉換。此外，當輸入電壓大于電源電壓時，5V 容差輸入引腳可實現下平移。輸出電平始終以電源電壓 （VCC） 為基準，支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
*附件：sn74lv8t541.pdf

特性

• 1.65V 至 5.5V 的寬工作范圍
• 5.5V 容差輸入引腳
• 單電源電壓轉換器（參見LVxT增強型輸入電壓）：
  • 向上翻譯：
    • 1.2V 至 1.8V
    • 1.5V至2.5V
    • 1.8V 至 3.3V
    • 3.3V 至 5.0V
  • 下譯：
    • 5.0V、3.3V、2.5V 至 1.8V
    • 5.0V、3.3V 至 2.5V
    • 5.0V 至 3.3V
• 高達 150Mbps（5V 或 3.3V VCC）
• 支持標準功能引腳排列
• 閂鎖性能超過250mAper JESD 17

參數

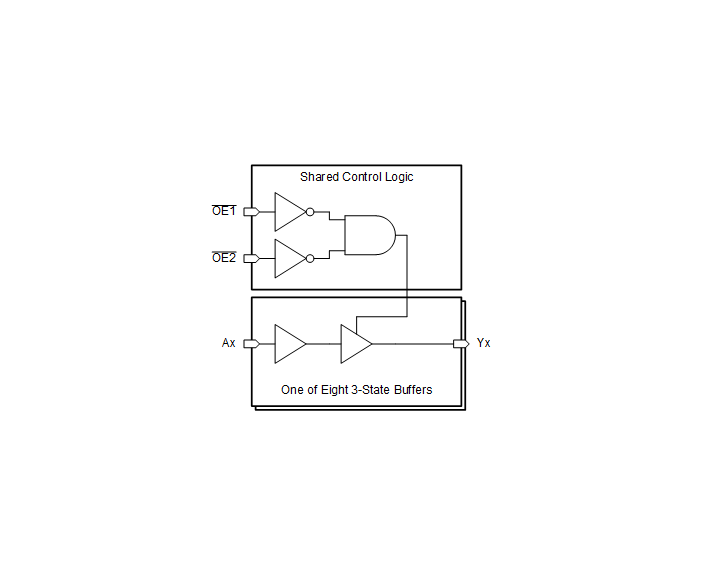

方框圖

?1. 核心特性?

• ?寬電壓工作范圍?：1.65V至5.5V，支持多電壓電平轉換（上/下轉換）。
• ?5.5V耐壓輸入?：兼容高壓信號輸入，集成電壓電平平移功能。
• ?高速傳輸?：最高150Mbps（5V或3.3V供電時）。
• ?3態輸出?：通過雙低電平使能引腳（OE1、OE2）控制，增強總線兼容性。
• ?低功耗設計?：基于CMOS技術，靜態電流極低。

?2. 關鍵應用場景?

• ?數字標牌?：驅動長距離信號傳輸。
• ?微控制器擴展?：增加I/O端口數量。
• ?LED控制?：提供穩定的驅動電流。
• ?電壓電平轉換?：解決不同邏輯電平器件間的通信問題（如1.8V?5V）。

?3. 功能描述?

• ?8通道緩沖器?：輸入通過降低閾值電路支持上變頻，輸出電平始終參考VCC。
• ?使能邏輯?：僅當OE1和OE2均為低電平時，輸出激活。
• ?保護機制?：集成鉗位二極管，防止ESD損壞。

?4. 電氣參數?

• ?絕對最大額定值?：供電電壓≤7V，輸入/輸出電壓≤5.5V。
• ?開關特性?：傳輸延遲典型值5.3ns（1.8V供電時），隨負載電容增加而升高。
• ?熱性能?：VQFN封裝熱阻θJA為90.4°C/W。

?5. 封裝選項?

?6. 設計注意事項?

• ?布局建議?：添加0.1μF去耦電容靠近VCC引腳，避免90°走線。
• ?未使用引腳處理?：輸入需上拉/下拉（推薦10kΩ），輸出可懸空。
• ?負載限制?：容性負載≤50pF，阻性負載需滿足RL≥VO/IO。

?7. 文檔支持?

• 包含詳細引腳配置、時序圖、典型應用電路及熱性能曲線。
• 提供JEDEC標準ESD防護指南（HBM 2000V，CDM 1000V）。
