TPLD1201-Q1 是 TI 可編程邏輯器件 （TPLD） 系列器件的一部分，該器件具有具有組合邏輯、順序邏輯和模擬模塊的多功能可編程邏輯 IC。TPLD 提供完全集成的低功耗解決方案，用于實現常見系統功能，例如定時延遲、電壓監控器、系統復位、電源定序器、I/O 擴展器等。該器件具有可配置的I/O結構，可擴展混合信號環境中的兼容性，減少所需的分立元件數量。

系統設計人員可以通過臨時模擬非易失性存儲器或通過 InterConnect Studio 對一次性可編程 （OTP） 進行永久編程來創建電路并配置宏單元、I/O 引腳和互連。TPLD1201-Q1 由硬件和軟件生態系統提供支持，包括應用筆記、參考設計和設計示例。
*附件：tpld1201-q1.pdf

特性

• 作特性
  • 擴展溫度范圍：-40°C 至 125°C
  • 寬電源電壓范圍：1.71V 至 5.5V
  • 符合汽車應用標準
• 可配置的宏單元
  • 2 位、3 位和 4 位查找表
  • D 型觸發器和閂鎖，帶和不帶復位/設置選項
  • 8 位管道延遲
  • 計數器和延遲發生器
  • 可編程去毛刺濾波器或邊緣檢測器
  • 分立式模擬比較器
  • 電壓基準
  • 振蕩器
• 靈活的數字 I/O 功能
  • 所有數字信號都可以路由到任何 GPIO
  • 數字輸入模式：數字輸入，帶和不帶施密特觸發器，低壓數字輸入
  • 數字輸出模式：推挽式、漏極開路 NMOS、三態
• 開發工具
  • 互連工作室
  • 評估模塊
  • TPLD編程板

參數

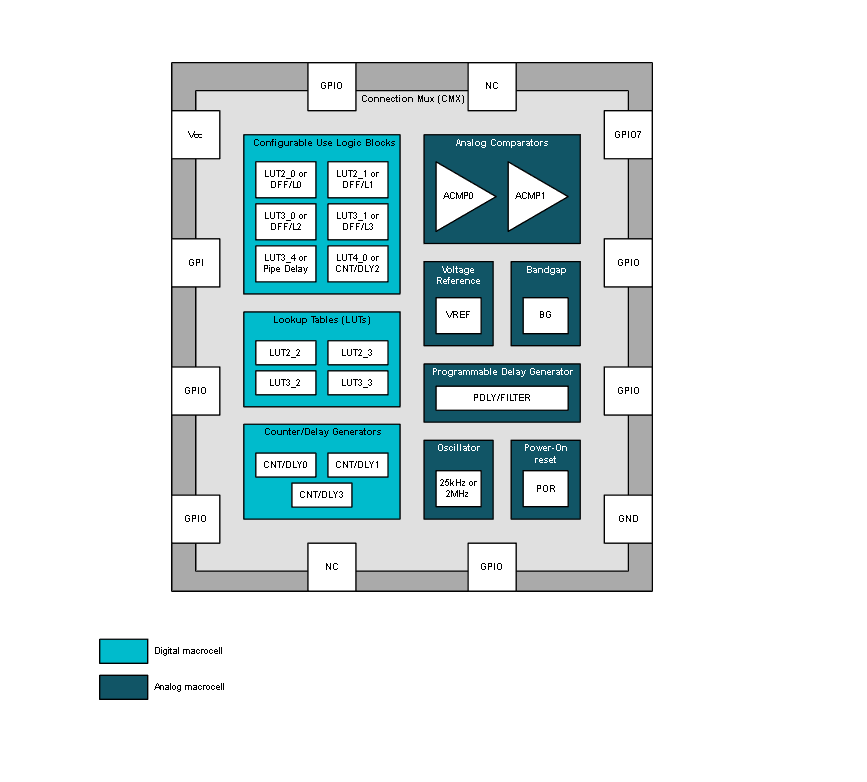

方框圖

?1. 產品概述?
TPLD1201-Q1是德州儀器（TI）推出的汽車級可編程邏輯器件，屬于TPLD系列，集成組合邏輯、時序邏輯和模擬功能模塊。主要特點包括：

• ?工作特性?：支持-40°C至125°C寬溫范圍，供電電壓1.71V至5.5V，符合汽車應用認證。
• ?可配置宏單元?：支持2/3/4位查找表（LUT）、D型觸發器、鎖存器、8位管道延遲、計數器、去抖濾波器等。
• ?靈活I(lǐng)/O?：8個GPIO可配置為數字輸入/輸出（含施密特觸發、低電壓模式）、模擬輸入/輸出（如比較器、電壓基準）。
• ?開發工具?：配套InterConnect Studio軟件、評估模塊和編程板。

?2. 關鍵特性?

• ?邏輯功能?：支持多種LUT配置（2/3/4位）、計數器、延遲生成器及邊緣檢測。
• ?模擬功能?：集成2路模擬比較器（ACMP）、可編程電壓基準（VREF）和振蕩器（25kHz/2MHz）。
• ?I/O靈活性?：所有信號可路由至任意GPIO，支持推挽、開漏NMOS/PMOS輸出模式。
• ?低功耗設計?：靜態電流低至3.41μA（1.8V供電），支持多種省電模式。

?3. 應用場景?

• 工廠自動化、通信設備、汽車電子、測試測量、消費電子等。
• 典型功能：時序控制、電壓監控、系統復位、電源序列管理、I/O擴展等。

?4. 封裝與電氣參數?

• ?封裝?：10引腳VSSOP（DGS），尺寸4.9mm × 3.0mm。
• ?絕對最大額定值?：供電電壓7V，ESD防護（HBM 2000V，CDM 1500V）。
• ?電氣特性?：詳細列出輸入/輸出電平、開關時序、功耗等參數（如傳播延遲典型值1.31ns@3.3V）。

?5. 開發支持?

• 通過InterConnect Studio實現圖形化設計、仿真及OTP編程。
• 提供參考設計、應用筆記和硬件生態系統支持。
