該TPLD801是 TI 可編程邏輯器件 （TPLD） 系列器件的一部分，該器件具有具有組合邏輯、順序邏輯和模擬模塊的多功能可編程邏輯 IC。TPLD 提供完全集成的低功耗解決方案，用于實現常見系統功能，例如定時延遲、電壓監控器、系統復位、電源定序器、I/O 擴展器等。該器件具有可配置的I/O結構，可擴展混合信號環境中的兼容性，減少所需的分立元件數量。

系統設計人員可以通過臨時模擬非易失性存儲器或通過 InterConnect Studio 對一次性可編程 （OTP） 進行永久編程來創建電路并配置宏單元、I/O 引腳和互連。該TPLD801由硬件和軟件生態系統提供支持，包括應用說明、參考設計和設計示例。
*附件：tpld801.pdf

特性

• 作特性
  • 擴展溫度范圍：-40°C 至 125°C
  • 寬電源電壓范圍：1.65V 至 5.5V
• 可配置的宏單元
  • 2 位、3 位和 4 位查找表
  • D 型觸發器和閂鎖，帶和不帶復位/設置選項
  • 8 位管道延遲
  • 計數器和延遲發生器
  • 可編程去毛刺濾波器或邊緣檢測器
  • 振蕩器
• 靈活的數字 I/O 功能
  • 所有數字信號都可以路由到任何 GPIO
  • 數字輸入模式：數字輸入，帶和不帶施密特觸發器，低壓數字輸入
  • 數字輸出模式：推挽式、漏極開路 NMOS、三態
• 開發工具
  • 互連工作室
  • TPLD801評估模塊
  • TPLD編程板

參數

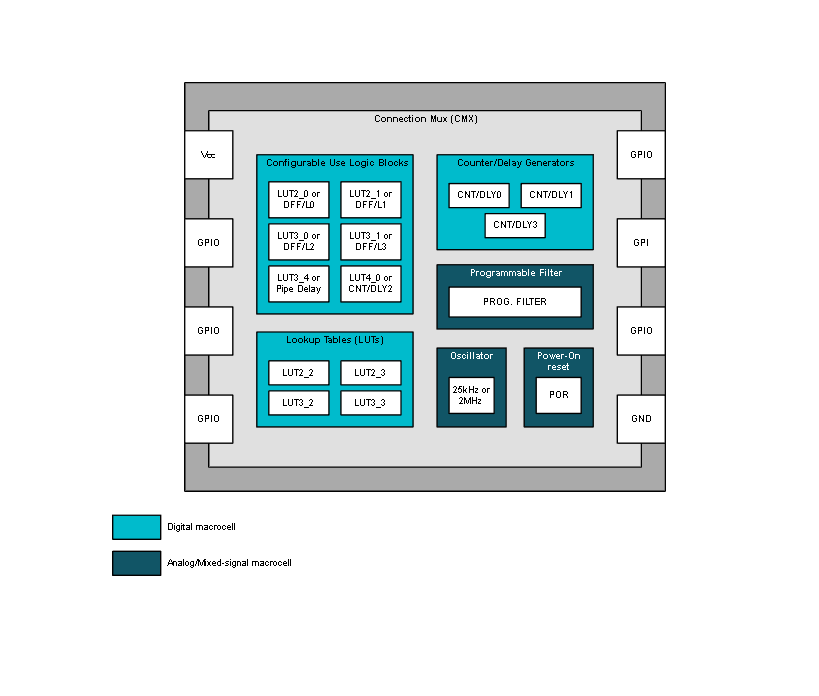

方框圖

?1. 產品概述?
TPLD801是德州儀器(TI)推出的可編程邏輯器件(TPLD)系列產品，集成組合邏輯、時序邏輯和模擬模塊，提供低功耗、高集成度的系統功能解決方案。主要特點包括：

• ?工作特性?：支持-40°C至125°C寬溫范圍，供電電壓1.65V至5.5V。
• ?可配置宏單元?：包含2/3/4位查找表(LUT)、D觸發器/鎖存器、8位管道延遲、計數器/延遲發生器、可編程消抖濾波器/邊沿檢測器、振蕩器等。
• ?靈活I(lǐng)/O?：6個GPIO支持多種輸入/輸出模式（推挽、開漏、三態等），兼容混合信號環境。

?2. 關鍵功能?

• ?邏輯資源?：
  • 2/3/4位LUT、D觸發器/鎖存器（支持復位/置位）、8位計數器/延遲發生器。
  • 可編程濾波器支持消抖或邊沿檢測模式。
  • 內置25kHz/2MHz振蕩器。
• ?開發工具?：配套InterConnect Studio軟件，支持電路設計、仿真及OTP編程。

?3. 應用場景?

• 工廠自動化、通信設備、零售支付終端
• 測試測量、專業音視頻設備、個人電子產品

?4. 電氣特性?

• ?絕對最大額定值?：供電電壓-0.5V至7V，ESD防護（HBM ±2000V，CDM ±1000V）。
• ?典型性能?：
  • 推挽輸出驅動能力達5mA（1X模式）、12mA（2X模式）。
  • 傳輸延遲低至22ns（5V供電時）。

?5. 封裝與引腳?

• ?封裝?：8引腳DRL（SOT-5X3，尺寸2.1mm × 1.6mm）。
• ?引腳功能?：支持GPIO復用為外部時鐘輸入、電源監控等特殊功能。
