在儲能系統運行中，“BMS/PCS關鍵數據長期離線存儲”“故障后報文追溯定位”“惡劣環境下穩定采集”是三大核心痛點：儲能電站需記錄電池單體電壓、充放電電流等安全數據，PCS與EMS的通信異常需事后分析，而傳統存儲設備要么無法適應戶外高低溫環境，要么數據格式不兼容專業分析軟件。GCAN-402雙路CAN總線數據存儲器基于雙路獨立CAN接口、離線TF卡存儲、工業級抗干擾設計，搭配CANREC-config配置軟件與CANRecTools數據分析工具，可精準解決儲能場景的數據記錄與故障追溯需求，成為儲能系統“數據黑匣子”的標準化選擇。

一、GCAN-402雙路CAN記錄儀的核心作用

GCAN-402的核心價值在于“實現CAN總線數據的離線、高精度、抗干擾存儲”，其功能與儲能行業需求高度匹配，具體可概括為5點：

1、雙路CAN數據并行采集

集成2路標準CAN總線接口（OPEN4接線端子），支持CAN2.0A/B幀格式（符合ISO11898標準），可同時接入儲能系統的BMS（電池管理系統）與PCS（儲能變流器）總線，并行記錄電池狀態（電壓、SOC、溫度）與功率變換數據（充放電電流、電網頻率）。設備接口位置清晰，電源接口（9-30VDC）與CAN-bus接口通過不同顏色端子區分，接線時可直接參照接口定義圖（見圖1.1GCAN-402電源接口、CAN-bus接口位置圖），避免接線錯誤；單通道最高接收速率達8000fps，避免多設備分散部署的繁瑣。

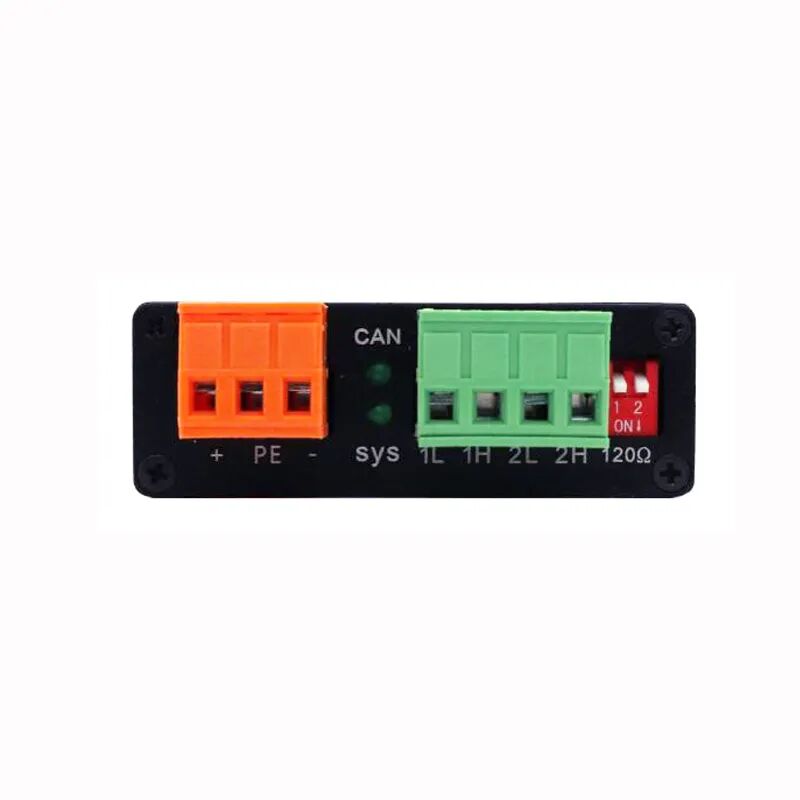

圖1.1電源接口、CAN-bus接口位置

2、離線TF卡存儲，脫離PC獨立運行

采用TF卡作為存儲介質（最大支持128G，需exFAT格式），無需實時連接PC即可獨立工作：按“天”自動創建文件夾，按“分鐘”生成單個數據文件（如2024-09-17文件夾下生成10-30.dat），文件存儲結構清晰，可直觀定位某一時間段的數據（見圖1.2GCAN-402文件保存形式圖）；32GTF卡以1ms/幀的頻率可連續存儲24天，存滿后自動覆蓋舊文件，滿足儲能電站“7×24小時不間斷記錄”需求。

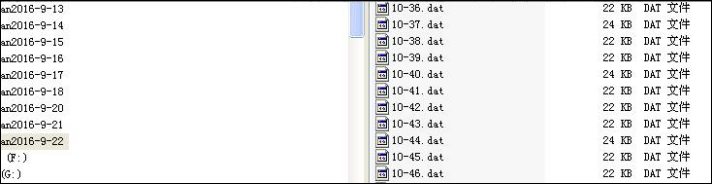

圖1.2文件保存形式

3、工業級環境適應性

具備2500VDC電氣隔離（CAN接口與電源隔離），靜電放電抗擾度達±8KV（空氣放電）、電快速瞬變脈沖群抗擾度±2KV，工作溫度覆蓋-40℃~+85℃，可直接安裝于戶外儲能柜或變電站控制柜，抵抗高低溫、電磁干擾（如變頻器產生的噪聲）。設備運行狀態可通過指示燈快速判斷：SYS綠燈閃爍表示系統正常，DAT燈點亮后熄滅表示TF卡正常，若DAT燈常亮則需檢查TF卡格式或接觸（見表1.1指示燈狀態說明表）。

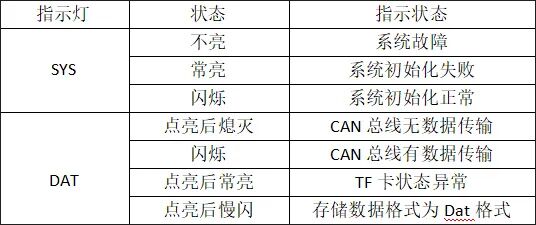

表1.1CAN總線數據存儲器指示燈狀態

4、高精度時間戳與多格式兼容

所有采集數據自帶0.1ms精度時間戳，便于故障發生時精準定位“異常報文時序”；支持4種存儲格式：二進制文件（.DAT，可轉換為TXT/Excel）、文本文件（.TXT）、Vector軟件兼容文件（.ASC，直接導入CANoe分析）、批處理文件（.CAN），通過撥碼開關（端子6、7）可切換格式，適配儲能行業常用的數據分析工具。

5、靈活配置與數據回溯

通過CANREC-config軟件可配置系統時間（確保時間戳準確）、CAN波特率（20K~1Mbps撥碼/軟件雙配置）、CAN-ID濾波（12組濾波規則，僅存儲目標ID數據）；采集完成后，TF卡數據可通過CANRecTools軟件合并、轉換，快速回溯故障前后的總線狀態（如電池過溫前10分鐘的電壓變化）。

二、典型應用場景

1.儲能電池BMS數據存儲與故障追溯

需求背景

儲能電站的鋰電池組（如2MWh儲能柜）需長期記錄單體電池電壓、總電壓、SOC（剩余電量）、單體溫度等數據，若出現電池過充/過溫故障，需追溯故障前1小時的BMS報文，定位是“電芯本身異常”還是“BMS通信延遲”。

解決方案與操作步驟

硬件接線：

參照CAN總線拓?fù)浣Y(jié)構要求（見圖2.1GCAN-402CAN網絡拓?fù)浣Y(jié)構圖），將GCAN-402的CAN1接口接入BMS的CAN總線（CAN1_L接BMS_L，CAN1_H接BMS_H），確?？偩€為直線拓?fù)?，分支長度不超過3米；

電源接口接入儲能柜的9~30VDC電源，插入128GexFAT格式TF卡；

若BMS總線為總線拓?fù)涞亩它c(diǎn)，將402的CAN1終端電阻撥碼（1號開關）撥至ON（啟用120Ω電阻），避免信號反射。

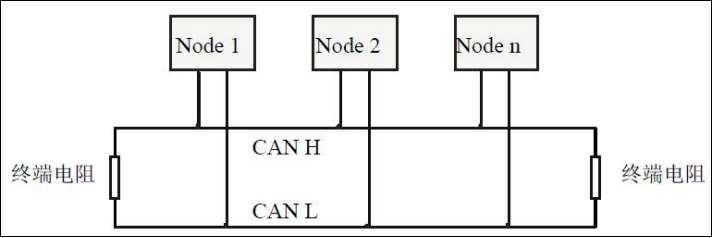

圖2.1CAN網絡的拓?fù)浣Y(jié)構

軟件配置：

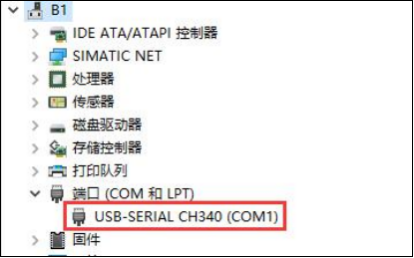

用USB線連接402與PC，安裝CANREC-config軟件，在設備管理器中識別“USB-SERIALCH340”串口號（見圖2.2設備管理器界面）；

圖2.2設備管理器界面

連接設備后，讀取當前參數，將“系統時間”校對為電站標準時間（如發送“NT=20240917143000”設為2024年9月17日14:30）；

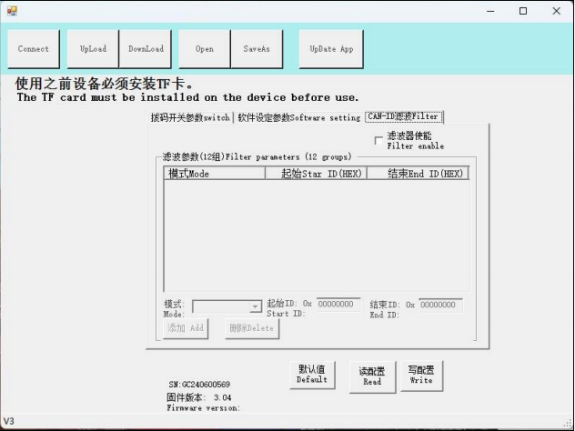

配置存儲格式為“ASC”（兼容VectorCANoe），波特率設為BMS總線一致的250Kbps，啟用CAN-ID濾波（僅保留BMS的電池狀態報文ID，如0x201~0x20F，見圖2.3CAN-ID濾波設置界面）；

圖2.3CAN-ID濾波設置

點擊“寫配置”，重啟402后開始離線存儲。

數據追溯：故障發生后，取出TF卡插入PC，用CANRecTools軟件加載“2024-09-17”文件夾下的ASC文件（文件結構見圖2.4），篩選故障時間點（如14:25）前后的數據，通過CANoe分析單體電壓變化：若0x203報文（單體3電壓）從3.2V驟升至3.7V（過壓閾值），且BMS未發送0x301（過壓保護指令），則判定為BMS通信延遲故障。

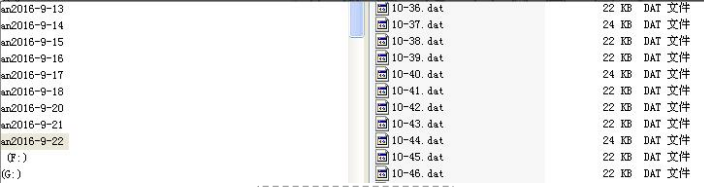

圖2.4文件保存形式

2.PCS與EMS通信監控

需求背景

儲能變流器（PCS）需與能量管理系統（EMS）通過CAN總線交互“充放電功率指令”（如EMS下發“100kW充電”指令，PCS反饋“當前功率98kW”），若出現功率指令執行偏差，需監控兩者的通信報文，排查是“指令丟失”還是“PCS響應異?！?。

解決方案與操作步驟

硬件接線：

參照圖1.1（GCAN-402電源接口、CAN-bus接口位置圖），將402的CAN1接口接EMSCAN總線，CAN2接口接PCSCAN總線（雙路并行采集）；

電源接入PCS的24V輔助電源，TF卡選用64G（滿足15天存儲）；

若EMS與PCS總線距離超過100m（250Kbps波特率），需參照表2.1（GCAN-402波特率與最大總線長度參照表），選用截面積≥1.0mm2的屏蔽雙絞線，確保通信穩定。

表2.1GCAN-402波特率與最大總線長度參照表

軟件配置：

在CANREC-config中設置CAN1（EMS）波特率500Kbps、CAN2（PCS）波特率500Kbps，存儲格式為“DAT”（二進制，節省存儲空間）；

關閉CAN-ID濾波（需記錄所有交互報文），設置“單個文件記錄時長”為5分鐘（減少文件數量，便于查找）。

通信分析：定期取出TF卡，用CANRecTools將DAT文件轉換為Excel格式（轉換后數據格式見圖2.5CANRecTools轉化后數據格式），對比EMS指令報文（如ID0x401，數據“0x64”代表100kW）與PCS反饋報文（ID0x501，數據“0x62”代表98kW）的時間差：若時間差超過100ms（標準閾值），則判定為PCS響應延遲，需調試PCS的通信參數。

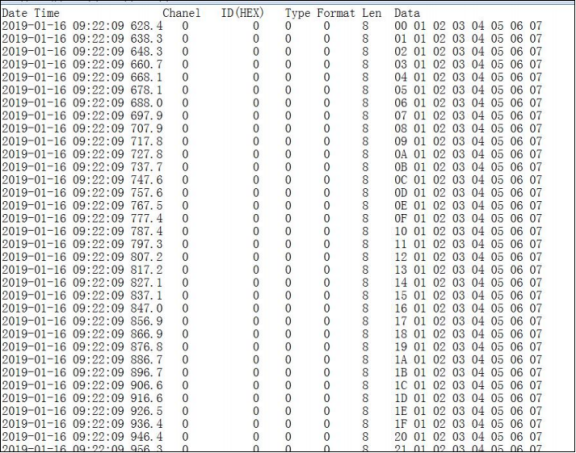

表2.5CANRecToolsV1.5軟件轉化后數據格式

3.儲能柜集群數據采集

需求背景

10臺儲能柜組成的集群系統（總?cè)萘?0MWh），需統一記錄每臺柜子的BMS核心數據（總電壓、SOC、故障碼），傳統單路記錄儀需每柜部署1臺，而402可通過“CAN總線級聯”實現1臺設備監控多臺柜子。

解決方案與操作步驟

硬件接線：

參照圖2.1（CAN網絡拓?fù)浣Y(jié)構圖），將10臺儲能柜的BMSCAN總線通過CAN集線器級聯為1條總線，接入402的CAN1接口；

終端電阻僅在總線首尾兩端（第1臺柜子BMS與402）啟用，402電源接入集群控制柜的12V電源（符合9-30VDC寬壓范圍）。

軟件配置：

在CANREC-config中啟用“CAN-ID濾波”，設置10臺柜子的BMSID范圍（如0x200~0x209，每臺對應1個ID），存儲格式為“TXT”（便于直接用記事本查看，文本文件格式見圖4.6文本文件數據保存格式）。

數據匯總：每日通過CANRecTools合并當天的TXT文件，生成“集群BMS數據匯總表”，篩選SOC低于20%的柜子（如ID0x205的柜子SOC18%），下發“優先充電”指令，實現集群電量均衡管理。

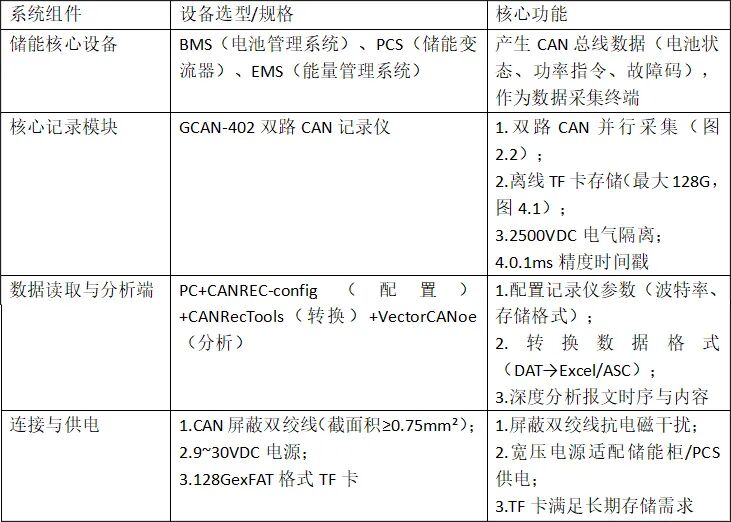

三、系統組成及功能

四、選型與常見問題

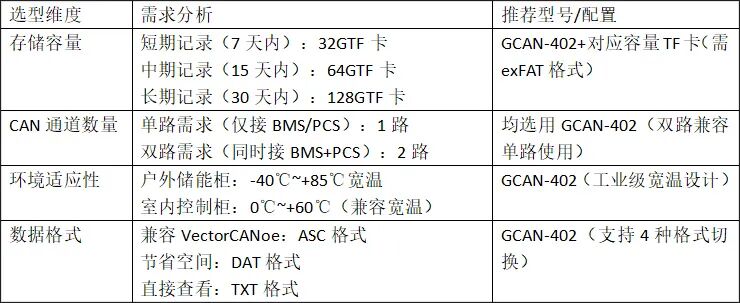

1.選型維度（針對儲能行業需求）

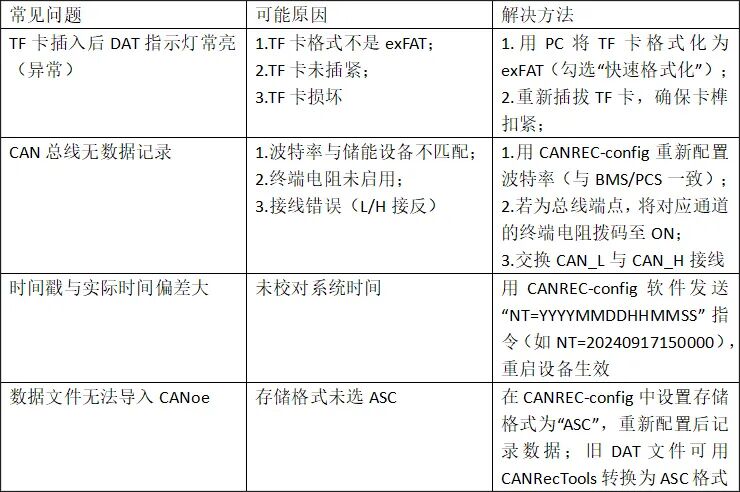

2.常見問題及解決方法

五、儲能系統數據記錄與追溯流程

基于GCAN-402的儲能數據管理流程，實現“采集-存儲-分析-追溯”閉環：

數據采集：BMS/PCS/EMS實時發送CAN報文，402通過雙路接口并行采集，自帶0.1ms精度時間戳；

離線存儲：數據按“天-分鐘”分層存儲到TF卡，存滿自動覆蓋舊文件；

數據導出：定期（如每周）取出TF卡，通過CANRecTools轉換為分析格式（DAT→Excel/ASC，）；

故障追溯：若出現電池過溫/PCS功率偏差，篩選故障時間點前后的數據，用CANoe定位異常報文，生成故障報告；

優化運維：基于歷史數據統計BMS故障頻次，制定預測性維護計劃（如某型號BMS每3個月需校準電壓采集精度）。

六、總結

GCAN-402雙路CAN記錄儀憑借“雙路并行采集、離線TF卡存儲、工業級抗干擾”的核心優勢，完美適配儲能行業的BMS數據追溯、PCS-EMS通信監控、集群數據采集需求。其無需實時連接PC的特性，降低了電站布線成本；兼容多格式數據分析軟件的設計，簡化了故障定位流程；-40℃~+85℃的寬溫與2500V隔離設計，確保在儲能惡劣環境下穩定運行。
