Microchip Technology MPLAB^?^ PICkit? Basic調試器是一套經濟劃算的調試解決方案，適用于不需要高壓編程或高級調試功能的項目。Microchip MPLAB PICkit Basic調試器支持Microchip的許多MCU產品（并非部分傳統產品）。該調試器具有標稱功能集，面向不需要高級功能的開發人員。

數據手冊：*附件：Microchip Technology MPLAB? PICkit? Basic調試器數據手冊.pdf

MPLAB PICkit Basic通過高速USB 2.0接口連接到計算機，并通過Microchip調試8引腳單列直插式 (SIL) 連接器連接到目標。MPLAB PICkit Basic具有快速調試原型所需的所有速度和入門級特性。MPLAB PICkit Basic采用功能強大的、基于Arm^?^ Cortex ^?^ -M7的32位、300MHz SAM E70 MCU，可實現更快的調試循環。除了支持寬目標電壓,MPLAB PICkit Basic還支持4線JTAG和串行線調試等接口。它還向后兼容使用雙線JTAG和在線串行編程 (In-Circuit Serial Programming?) 的演示板和目標系統。

調試器系統像實際器件一樣執行代碼，因?yàn)樗褂媚繕?biāo)器件的內置仿真電路，而不是專用的調試器芯片。給定器件的所有可用特性均可互操作，并可通過MPLAB X IDE接口進行設置和修改。

特性

• 廣泛兼容性－支持PIC^?^ 和AVR^?^ MCU、dsPIC^?^ DSC和基于Arm Cortex-M的SAM MCU和MPU
• 連接簡單
  • USB Type-C^?^ 接口，便于連接PC
  • 高速USB 2.0接口，數據傳輸速率高達480Mbps
• 靈活的目標連接
  • 八引腳單列直插式接頭，帶初學者友好型飛線
  • 支持4線JTAG、串行線調試 (SWD)、UPDI、PDI、SPI、debugWIRE和TPI編程
  • 向后兼容雙線JTAG和ICSP
• 方便的適配器－包括一個適配器，用于從8引腳直插轉換為標準10引腳Arm SWD連接器
• 用途廣泛，兼容性強
  • 支持MPLAB X IDE、MPLAB IPE和MPLAB VS Code擴展
  • 兼容第三方IDE，如采用CMSIS-DAP標準的IAR Embedded Workbench
• 高級調試
  • 全目標MCU速度調試
  • 多個硬件和軟件斷點
  • 秒表和源代碼文件調試
• 增強用戶體驗
  • 通過按鈕輕松恢復固件
  • 自動選擇器件
  • 彩色編碼標簽，便于設置
• 輕質便攜式設計，非常適合用于教室和專業開發實驗室
• 支持1.2V至5.0V (±10%) 的目標電源電壓
• 符合RoHS指令

框圖

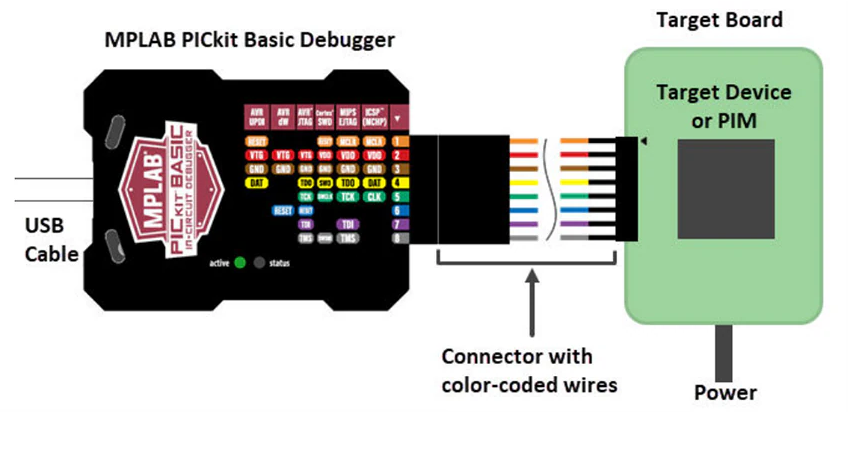

連接目標板

MPLAB? PICkit? Basic調試器技術解析與應用指南?

一、產品概述

MPLAB? PICkit? Basic是一款經濟高效的在線調試器（PG164110），專為無需高壓編程或高級調試功能的開發項目設計。它支持Microchip旗下PIC?/AVR? MCU、dsPIC? DSC、SAM（Arm? Cortex?）及PIC32M等主流器件，適用于原型開發階段，但不建議用于量產編程。其核心優勢包括：

• ?低成本?：面向基礎調試需求，優化功能集
• ?兼容性?：支持USB 2.0高速接口（480 Mbps）與多種調試協議（JTAG/SWD/UPDI/PDI等）
• ?跨平臺?：兼容Windows/Linux/macOS操作系統

二、硬件架構與關鍵特性

1. 硬件組成

• ?核心處理器?：搭載300MHz Arm Cortex-M7內核的SAM E70 MCU
• ?接口配置?：
  • 8引腳SIL連接器（支持彩色編碼接線）
  • USB Type-C?供電與通信接口
  • 狀態指示燈（Active/Status LED）
• ?適配器擴展?：提供8pin轉10pin Arm SWD適配板，兼容多種目標板連接

2. 核心性能參數

三、典型應用場景

1. 開發環境搭建

• ?軟件依賴?：需安裝MPLAB X IDE或MPLAB IPE，通過項目屬性配置工具選項（如選擇PICkit Basic為硬件工具）。

2. 調試流程

1. ?工程設置?：在MPLAB X IDE中指定PICkit Basic為調試工具
2. ?固件下載?：通過ICSP接口燒錄程序至目標器件
3. ?實時調試?：利用斷點、變量監視、單步執行等功能驗證代碼邏輯

3. 兼容性注意事項

• ?高壓限制?：不支持高壓編程，部分需12V激活UPDI的AVR器件需改用PICkit 5等工具
• ?時鐘配置?：確保目標板時鐘源與設備配置位匹配，否則可能導致調試失敗

四、常見問題與解決方案

1. 調試失敗排查

• ?癥狀?：無法識別設備ID
  ?對策?：檢查VDD電壓、PGC/PGD連接、配置位（如禁用看門狗定時器）
• ?癥狀?：通信超時
  ?對策?：縮短線纜長度，降低編程速度（通過IDE調整至Low模式）

2. 硬件設計建議

• ?避免干擾?：目標板PGD/PGC線路禁止接下拉電容或強上拉電阻（推薦10kΩ弱上拉）
• ?復位電路?：MCLR引腳建議保留10kΩ上拉電阻，避免影響調試信號

五、進階功能與資源

1. ?數據流接口?：支持UART/CDC通信，用于實時數據傳輸（需配置VTG與GND引腳）
2. ?文檔支持?：
   • 《MPLAB X IDE用戶指南》（DS-50002027）
   • 《開發工具設計建議》（DS-50001764）
3. ?固件恢復?：通過側邊緊急恢復按鈕可強制重刷Bootloader
