Microchip Technology WILCS02 Wi-Fi^?^ 鏈路控制器SD板是一款安全數字 (SD) 卡接口板，支持2.4GHz IEEE^?^ 802.11 b/g/n標準。該板設計用于演示Microchip低功耗Wi-Fi WILCS02PE模塊的特性和功能。WILCS02PE Wi-Fi網絡控制器模塊是經過完全射頻和Wi-Fi Alliance?認證的無線模塊，基于WILCS02IC單芯片2.4GHz和IEEE 802.11b/g/n兼容IC。

數據手冊：*附件：Microchip Technology WILCS02 Wi-Fi?鏈路控制器SD板數據手冊.pdf

特性

• WILCS02PE低功耗、2.4GHz IEEE^?^ 802.11 b/g/n RF/基帶/MAC鏈路控制器模塊
• SD/MMCplus卡連接器，用于通過主機MPU板使用SDIO接口控制WILCS02PE模塊
• 板載USB轉UART轉換器，使用MCP2221A調試UART
• 手動復位按鈕，用于重置WILCS02PE模塊
• 用于VDD 和VDDIO 電源軌的單獨電流測量接頭
• 通過SD/MMCplus連接器由主機MPU板供電，或使用USB Type-C^?^ 電纜或外部電源測試PC
• 基于硬件的802.15.2兼容3線PTA接口，支持使用共享天線實現Wi-Fi ^?^ /藍牙共存^^
• 可選的備用SPI連接至MMCplus/SD卡接口，用于控制WILCS02PE模塊

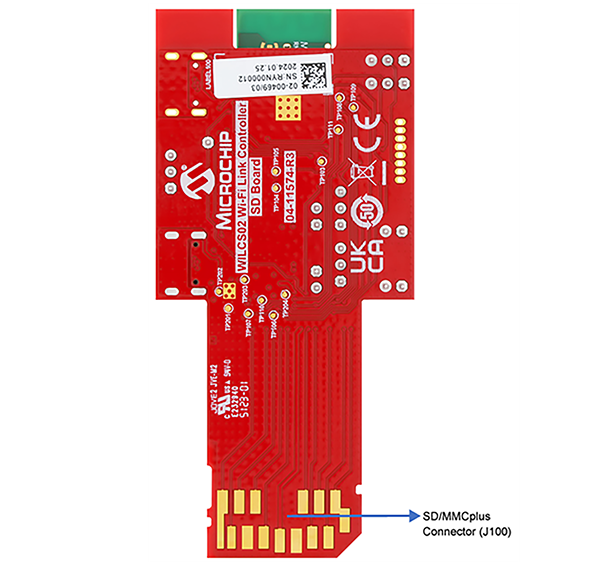

概述

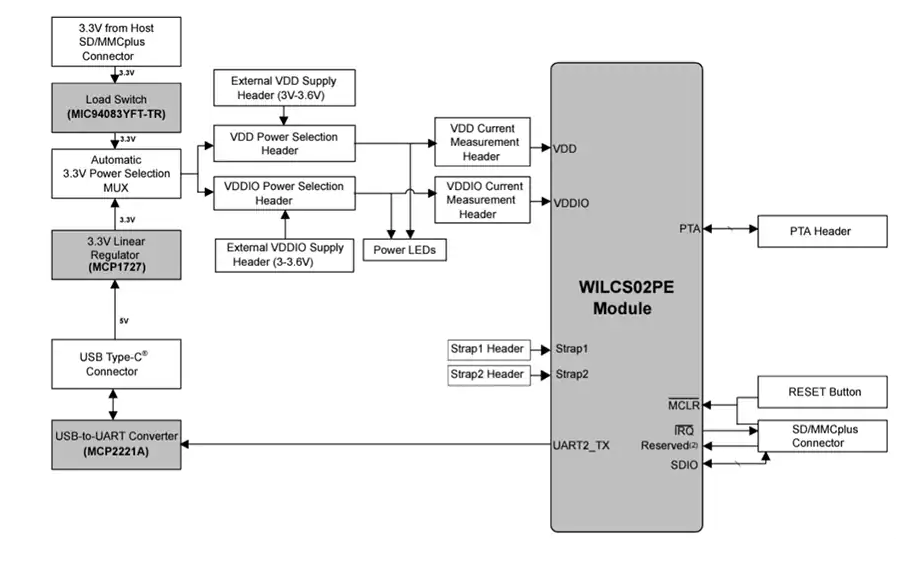

框圖

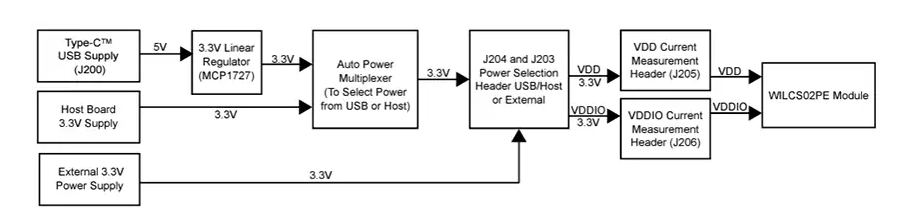

電源框圖

?Microchip WILCS02 Wi-Fi?模塊開發板技術解析與應用指南?

?一、硬件架構與核心特性?

?1. 開發板概述?
WILCS02-SD Board是基于Microchip WILCS02PE模塊的SD卡接口評估板，支持2.4 GHz IEEE 802.11 b/g/n標準，專為低功耗Wi-Fi應用設計。其核心特性包括：

• ?WILCS02PE模塊?：集成RF/基帶/MAC控制器，支持硬件安全加速。
• ?多接口支持?：默認SDIO主機接口，可選SPI接口（需硬件跳線調整）。
• ?調試與供電?：內置MCP2221A USB-UART轉換器，支持3種供電方式（主機SD接口/USB Type-C?/外部電源）。

?2. 關鍵硬件設計?

• ?電源管理?：
  • 自動電源選擇電路（MIC94083YFT負載開關）支持主機/USB/外部電源無縫切換。
  • 電流測量頭（J205/J206）可實時監測VDD/VDDIO功耗。
• ?接口擴展?：
  • ?SD/MMCplus連接器?：支持SDIO模式（默認）或SPI模式（需移除R103/R105等電阻并焊接飛線）。
  • ?PTA接口?：3線硬件協同接口（J101）實現Wi-Fi與藍牙天線共享。

?二、接口配置與開發實踐?

?1. SDIO模式配置?

• ?默認連接?：主機通過SDIO總線（CMD/DATA0-3/CLK）與模塊通信，引腳定義見數據手冊表3-4。
• ?注意事項?：DATA5-7引腳復用為RESET、IRQ等信號，需避免沖突。

?2. SPI模式切換?

• ?硬件改造?：
  • 移除R103/R105/R108等電阻，焊接R104/R106/R109啟用SPI信號通路。
  • 飛線連接SPI_CS（原R111焊盤）、SPI_CLK（原R105焊盤）至主機MCU。
• ?跳線設置?：J103跳線置1-2選擇SPI模式，默認SDIO模式為0（跳線2-3）。

?3. 調試與日志?

• ?UART調試接口?：通過J200（USB Type-C?）輸出日志，波特率460800，無流控。
• ?復位控制?：SW100按鈕直接拉低MCLR引腳，支持硬件復位。

?三、電源管理與低功耗優化?

• ?供電方案對比?：| 電源類型 | 跳線配置（J203/J204） | 最大電流 |
  | --------------- | ----------------------- | ---------- |
  | 主機SD 3.3V | 1-2（VDD/VDDIO） | 依賴主機 |
  | USB Type-C 5V | 1-2（VDD/VDDIO） | 500 mA |
  | 外部3.3V | 2-3（VDD/VDDIO） | 自定義 |
• ?LDO選型?：MCP1727線性穩壓器提供3.3V輸出，效率優化建議參考DS21999手冊。
