AM62Ax 是 Sitara? 汽車級異構 Arm? 處理器系列的擴展，具有嵌入式深度學習 （DL）、視頻和視覺處理加速、顯示接口以及廣泛的汽車外設和網絡選項。AM62Ax 專為一系列成本敏感型汽車應用而設計，包括駕駛員和車內監控系統、下一代電子后視鏡系統，以及工廠自動化、樓宇自動化、機器人和其他市場中的廣泛工業應用。成本優化的AM62Ax以行業領先的功率/性能比為傳統和深度學習算法提供高性能計算，并具有高水平的系統集成度，從而為支持獨立電子控制單元（ECU）中多種傳感器模式的高級汽車平臺提供可擴展性和更低的成本。
*附件：am62a7.pdf

AM62Ax 包含多達四個采用 64 位架構的 Arm? Cortex-A53? 內核、一個帶圖像信號處理器 （ISP） 和多個視覺輔助加速器的視覺處理加速器 （VPAC）、深度學習 （DL） 和視頻加速器、一個 Cortex-R5F? MCU 通道內核和一個 Cortex-R5F? 設備管理內核。Cortex-A53 提供了 Linux 應用所需的強大計算元素，以及基于傳統視覺計算的算法（如駕駛員監控）的實現。TI 的第 7 代 ISP 以現有的世界級 ISP 為基礎，可以靈活地處理更廣泛的傳感器套件，包括 RGB-紅外 （RGB-IR），支持更高的位深度，并具有針對分析應用的功能。關鍵內核包括德州儀器 （TI） 的下一代 C7000? DSP（“C7x”），具有標量和矢量內核，專用“MMA”深度學習加速器，在典型的汽車最壞情況結溫 125°C 下運行時，可在業內最低功耗范圍內實現高達 2 TOPS 的性能。

3 端口千兆以太網交換機具有一個內部端口和兩個支持 TSN 的外部端口，可用于啟用工業網絡選項。此外，AM62Ax 中還包含廣泛的外設集，可實現系統級連接，例如 USB、MMC/SD、攝像頭接口、OSPI、CAN-FD 和 GPMC，用于與外部 ASIC/FPGA 的并行主機接口。AM62Ax 通過內置 HSM（硬件安全模塊）支持安全啟動以實現 IP 保護，并且還為便攜式和功耗敏感型應用采用高級電源管理支持。

特性

處理器內核：

• 高達 64 位 Arm Cortex-A53 微處理器子系統，頻率高達 1.4GHz
  • 四核 Cortex-A53 集群，具有 512KB 二級共享緩存和 SECDED ECC
  • 每個 A53 內核具有 32KB L1 DCache 和帶 SECDED ECC 的 32KB L1 ICache 和帶奇偶校驗保護
• 單核 Arm Cortex-R5F，頻率高達 800MHz，與 FFI 集成為 MCU 通道的一部分
  • 32KB ICache、32KB L1 DCache 和 64KB TCM，所有存儲器上都有 SECDED ECC
  • 512KB SRAM，帶 SECDED ECC
• 單核 Arm Cortex-R5F，頻率高達 800MHz，集成以支持設備管理
  • 32KB ICache、32KB L1 DCache 和 64KB TCM，所有存儲器上都有 SECDED ECC
• 基于單核C7x的深度學習加速器
  • C7x 浮點，高達 40 GFLOPS，256 位矢量 DSP，1.0GHz
  • 矩陣乘法加速器 （MMA），1.0GHz 時高達 2TOPS （8b）
  • 64KB L1 DCache 帶 SECDED ECC 和 32KB L1 ICache 帶奇偶校驗保護
  • 1.25MB 的 L2 SRAM，帶 SECDED ECC
• 具有圖像信號處理器 （ISP） 和多個視覺輔助加速器的視覺處理加速器 （VPAC）：
  • 315MP像素/秒ISP;高達 5MP @ 60fps
  • 支持 12 位 RGB-IR
  • 支持高達 16 位輸入的 RAW 格式
  • 線路支持高達 4096
  • 寬動態范圍 （WDR）、鏡頭畸變校正 （LDC）、視覺成像子系統 （VISS） 和多標量 （MSC） 支持
    • 輸出顏色格式：8 位、12 位和 YUV 4：2：2、YUV 4：2：0、RGB、HSV/HSL

多媒體：

• 顯示子系統
  • 單顯示器支持
  • 高達 2048x1080 @ 60fps
  • 支持高達 165MHz 像素時鐘，具有獨立的 PLL
  • DPI 24位RGB并行接口
  • 支持安全功能，例如凍結幀檢測和 MISR 數據檢查
• 一個攝像頭串行接口 （CSI-2） 接收器，帶 4 通道 D-PHY
  • 符合 MIPI CSI-2 v1.3 + MIPI D-PHY 1.2
  • 支持 1、2、3 或 4 個數據通道模式，每通道高達 2.5Gbps
  • 通過 CRC 檢查 + RAM 上的 ECC 進行 ECC 驗證/校正
  • 虛擬通道支持（最多 16 個）
  • 能夠通過 DMA 將流數據直接寫入 DDR
• 視頻編碼器/解碼器
  • 支持 HEVC （H.265） 5.1 級高級主配置文件
  • 支持 5.2 級的 H.264 BaseLine/Main/High 配置文件
  • 支持高達 4K 超高清分辨率（3840 × 2160）
    • 支持 240MPixels/s、120MPixels/s 或 60MPixels/s 的時鐘選項
• Motion JPEG 編碼速度為 416MPixels/s，分辨率高達 4K UHD（3840 × 2160）

內存子系統：

• 高達 2.29MB 的片上 RAM
  • 64KB 片上 RAM （OCRAM） 和 SECDED ECC，可以以 32KB 的增量劃分為更小的存儲庫，用于多達 2 個獨立的存儲器組
  • 256KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC
  • 176KB 片上 RAM，在用于 TI 安全固件的 SMS 子系統中具有 SECDED ECC
  • 512KB 片上 RAM，帶 SECDED ECC，位于 Cortex-R5F MCU 子系統中
  • 64KB片上RAM，器件/電源管理器子系統中帶有SECDED ECC
  • C7x 深度學習加速器中具有 SECDED ECC 的 1.25MB L2 SRAM
• DDR 子系統 （DDRSS）
  • 支持 LPDDR4
  • 帶內聯 ECC 的 32 位數據總線
  • 支持高達 3733MT/s 的速度
  • 最大可尋址范圍為 8GB

功能安全：

• 符合功能安全標準 [工業]
  • 專為功能安全應用而開發
  • 將提供文檔以幫助 IEC 61508 功能安全系統設計
  • 系統能力高達 SIL 3 目標
  • 硬件完整性高達 SIL 2 目標
  • 安全相關認證
    • TüV SüD計劃通過IEC 61508
• 符合功能安全標準的目標 [汽車]
  • 專為功能安全應用而開發
  • 將提供文檔以幫助 ISO 26262 功能安全系統設計
  • 系統能力高達 ASIL D 目標
  • 硬件完整性達到 ASIL B 目標
  • 安全相關認證
    • TüV SüD計劃通過ISO 26262
• 符合 AEC - Q100 標準 [汽車]

安全：

• 支持安全啟動
  • 硬件強制實施的信任根 （RoT）
  • 支持通過備份密鑰切換 RoT
  • 支持接管保護、IP 保護和防回滾保護
• 支持可信執行環境 （TEE）
  • 基于 Arm TrustZone 的 TEE
  • 廣泛的防火墻支持隔離
  • 安全看門狗/定時器/IPC
  • 安全存儲支持
  • 回放保護內存塊 （RPMB） 支持
• 專用安全控制器，具有用戶可編程的 HSM 內核和專用安全 DMA 和 IPC 子系統，用于隔離處理
• 支持加密加速
  • 會話感知加密引擎，能夠根據傳入數據流自動切換密鑰材料
    • 支持加密核心
  • AES – 128/192/256 位密鑰大小
  • SHA2 – 224/256/384/512 位密鑰大小
  • DRBG 與真隨機數生成器
  • PKA（公鑰加速器）協助 RSA/ECC 處理以實現安全啟動
• 調試安全性
  • 安全的軟件控制調試訪問
  • 安全感知調試

高速接口：

• 集成以太網交換機支持（總共 2 個外部端口）
  • RMII（10/100）或RGMII（10/100/1000）
  • IEEE1588（附錄 D、附錄 E、附錄 F，附有 802.1AS PTP）
  • 第 45 條 MDIO PHY 管理
  • 基于 ALE 引擎的數據包分類器，具有 512 個分類器
  • 基于優先級的流量控制
  • 時間敏感網絡 （TSN） 支持
  • 四個 CPU H/W 中斷起搏
  • 硬件中的 IP/UDP/TCP 校驗和卸載
• 兩個 USB2.0 端口
  • 端口可配置為 USB 主機、USB 外設或 USB 雙角色設備（DRD 模式）
  • 集成 USB VBUS 檢測

一般連接：

• 9 個通用異步接收器-發射器 （UART）
• 5 個串行外設接口 （SPI） 控制器
• 6 個集成電路間 （I2C） 端口
• 3 個多通道音頻串行端口 （MCASP）
  • 發射和接收時鐘高達 50MHz
  • 3 個 MCASP 上多達 4/6/16 個串行數據引腳，具有獨立的 TX 和 RX 時鐘
  • 支持時分復用 （TDM）、IC 間聲音 （I2S） 和類似格式
  • 支持?jǐn)?shù)字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
  • 用于發送和接收的FIFO緩沖區（256字節）
  • 支持音頻參考輸出時鐘
• 3 個增強型 PWM 模塊 （ePWM）
• 3 個增強型正交編碼器脈沖模塊 （eQEP）
• 3 個增強型捕獲模塊 （eCAP）
• 通用 I/O （GPIO），所有 LVCMOS I/O 均可配置為 GPIO
• 3 個支持 CAN-FD 的控制器局域網 （CAN） 模塊
  • 符合 CAN 協議 2.0 A、B 和 ISO 11898-1
  • 完整的 CAN FD 支持（最多 64 個數據字節）
  • 消息 RAM 的奇偶校驗/ECC 檢查
  • 速度高達 8Mbps

媒體和數據存儲：

• 3 個多媒體卡/安全數字 （MMC/SD/SDIO） 接口
  • 1 個 8 位 eMMC 接口，速度高達 HS200
  • 2 個 4 位 SD/SDIO 接口，最高可達 UHS-I
  • 符合 eMMC 5.1、SD 3.0 和 SDIO 3.0 版
• 1× 通用存儲器控制器 （GPMC），最高可達 133MHz
  • 靈活的 8 位和 16 位異步存儲器接口，具有多達四個芯片（22 位地址）選項（NAND、NOR、復用 NOR 和 SRAM）
  • 使用 BCH 代碼支持 4 位、8 位或 16 位 ECC
  • 使用漢明碼支持 1 位 ECC
  • 錯誤定位器模塊 （ELM）
    • 與 GPMC 一起使用，以從 BCH 算法生成的綜合多項式中查找數據錯誤的地址
    • 支持基于 BCH 算法的每 512 字節塊錯誤位置 4、8 和 16 位
• 支持 DDR / SDR 的 OSPI/QSPI
  • 支持串行 NAND 和串行 NOR 閃存設備
  • 4GBytes 內存地址支持
  • 具有可選動態加密的 XIP 模式

電源管理：

• 設備/電源管理器支持的低功耗模式
  • 部分 IO 支持 CAN/GPIO/UART 喚醒
  • DeepSleep：I/O + DDR（掛起到 RAM）
  • 深度睡眠
  • 僅MCU
  • 待機
  • Cortex-A53 的動態頻率縮放

啟動選項：

• UART
• I2C EEPROM
• OSPI/QSPI 閃存
• GPMC NOR/NAND 閃存
• 串行 NAND 閃存
• SD卡
• eMMC的
• USB（主機）從大容量存儲設備啟動
• USB（設備）從外部主機啟動（DFU 模式）
• 以太網

技術/封裝：

• 16納米FinFET技術
• 18mm x 18mm、0.8mm 間距全陣列、484引腳FCBGA （AMB）
• 18mm x 18mm、0.8mm 間距全陣列、484引腳FCCSP （ANF）

參數

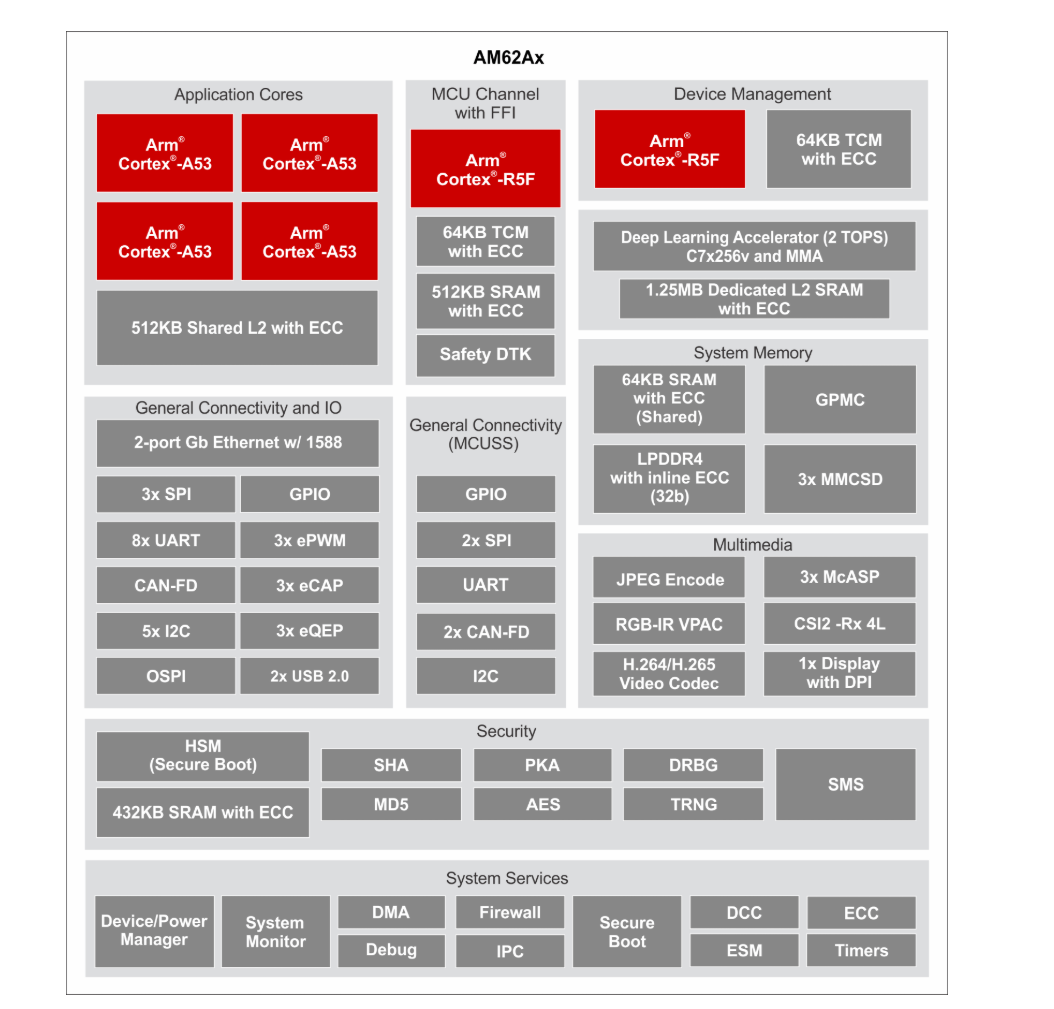

方框圖

?1. 產品概述?
AM62Ax是德州儀器（TI）Sitara?系列處理器，面向汽車和工業應用設計，具有深度學習、視頻處理加速及豐富外設接口。關鍵特性包括：

• ?處理器核心?：四核Arm Cortex-A53（最高1.4GHz）、雙核Cortex-R5F（800MHz）、C7x DSP（2 TOPS算力）。
• ?加速器?：VPAC圖像信號處理器（5MP@60fps）、H.265/H.264編解碼器、2TOPS深度學習加速器（MMA）。
• ?內存?：LPDDR4（32位帶ECC，最大8GB）、2.29MB片上RAM。
• ?安全?：支持安全啟動、HSM模塊、AES/SHA加密加速。

?2. 應用場景?

• ?汽車?：駕駛員監控（DMS）、電子后視鏡（CMS）、前視攝像頭。
• ?工業?：機器視覺、條形碼掃描、自主移動機器人（AMR）。

?3. 關鍵參數?

• ?封裝?：18mm×18mm FCBGA/FCCSP（484引腳）。
• ?工藝?：16nm FinFET。
• ?電源管理?：支持低功耗模式（DeepSleep、Standby等），多電壓域設計（0.75V-3.3V）。
• ?功能安全?：符合ISO 26262 ASIL B/D（汽車）和IEC 61508 SIL 2/3（工業）。

?4. 外設與接口?

• ?高速接口?：雙端口千兆以太網（TSN支持）、USB 2.0、CAN-FD。
• ?多媒體?：CSI-2攝像頭接口、DPI顯示輸出（2048x1080@60fps）。
• ?存儲?：eMMC/SD 3.0、OSPI/QSPI閃存控制器。

?5. 開發支持?

• ?工具鏈?：TI Processor SDK支持Linux/RTOS開發。
• ?文檔?：提供TRM（技術參考手冊）、數據表、硬件設計指南。
