Microchip Technology PIC32CZ CA90 Curiosity Ultra開發板 (EV16W43A) 是用于評估基于Arm^^^ ^Cortex? -M7處理器的PIC32CZ CA90 MCU的硬件平臺。該板由MPLAB^?^ 集成開發環境（IDE）和MPLAB Harmony提供支持。PIC32CZ CA90開發板設有嵌入式編程器/調試器，無需任何補充硬件即可開始使用。該板包括集成Arduino^?^ Uno R3、MikroElektronika Click板?或Xplained Pro擴展板的連接器，用于開發藍牙?音頻、機器人和其他概念驗證設計。

數據手冊：*附件：Microchip Technology PIC32CZ CA90 Curiosity Ultra開發板數據手冊.pdf

PIC32CZ CA90開發板配有PIC32CZ8110CA90208微控制器，該控制器具有300MHz時鐘頻率、8MB閃存和1MB靜態隨機存取存儲器 (SRAM)。該板設有虛擬COM端口 (VCOM)、數據網關接口 (DGI) 和板載溫度傳感器（用于監控環境溫度水平）。

特性

• PIC32CZ8110CA90208-I/8MX微控制器
  • 300MHz時鐘速度
  • 8MB 閃存
  • 1MB SRAM
• 板載調試器 (PKoB4)：
  • 實時編程和調試
  • 虛擬COM (VCOM) 端口
  • 數據網關接口 (DGI)
• Arduino Uno R3兼容接口
• Xplained Pro擴展兼容接口
• MikroBUS?插座
• 板載溫度傳感器
• 用戶按鈕
• 用戶LED
• 圖形接口
• G位以太網
• 兩個高速USB（Type-C和Micro A/B）

系統方框圖

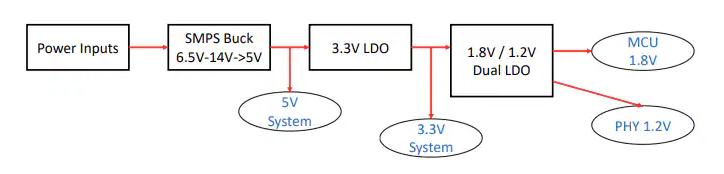

功耗框圖

PIC32CZ CA80/CA90 Curiosity Ultra開發板深度解析與技術應用

開發板核心架構與性能特性

Microchip的PIC32CZ CA80/CA90 Curiosity Ultra開發板(EV61X20A/EV16W43A)是一款面向高性能嵌入式應用的開發平臺，其核心搭載?300MHz主頻?的PIC32CZ8110CA80208/CA90208微控制器，配備?8MB Flash?和?1MB SRAM?存儲資源。該開發板采用創新的系統架構設計：

• ?集成開發環境?：板載PKoB4(PICkit On-Board 4)調試器，支持實時編程和調試功能，提供虛擬COM端口(VCOM)和數據網關接口(DGI)
• ?多協議支持?：集成雙CAN接口(支持CAN3和CAN4)、千兆以太網PHY(KSZ9031MNXIC)和高速USB接口(Type-C和Micro A/B DRD)
• ?圖形處理能力?：配備24位并行圖形接口，支持LCD時序控制信號(HSYNC/VSYNC/PCLK)和16位數據總線擴展

電源管理系統采用?三級轉換架構?：輸入電壓范圍6.5-14V通過MIC24052YJL-TR同步降壓轉換器降至5V，再經MCP1727T-3302E/MF LDO生成3.3V系統電壓，最后通過MIC5355-G4YMME雙路LDO分別產生1.8V(MCU核心)和1.2V(以太網PHY)電壓。

外設接口與應用場景

擴展接口配置

開發板提供?三種標準擴展接口?，滿足不同應用需求：

1. ?Arduino Uno R3接口?：完整兼容Arduino引腳布局，支持模擬輸入(PA18/PA17/PA16等)和PWM輸出(PB11/PB10等)
2. ?Xplained Pro接口?：包含兩個30針擴展座(EXT1/EXT2)，每個接口提供：
   • 差分ADC輸入(EXT1: PA17/PA18, EXT2: PA13/PA14)
   • 硬件PWM輸出(EXT1: PB10/PB11, EXT2: PA22/PA23)
   • 完整SPI/I2C/UART外設
3. ?mikroBUS插座?：支持MikroElektronika Click板擴展，接口包含：
   • SPI總線(PC12/PC15/PC13/PC14)
   • I2C接口(PC25/PC26)
   • UART通道(PC21/PC22)

典型應用實現

?以太網通信實現要點?：

• 采用KSZ9031MNXIC千兆PHY，通過RMII接口連接MCU
• 硬件設計包含180Ω@100MHz共模扼流圈(L700-L702)和1:1隔離變壓器
  CAN總線應用開發?：
• 雙CAN接口采用ATA6561-GBQW收發器
• CAN3接口位于J701(PD13/TX, PC29/RX)

圖形系統與顯示接口

開發板提供?74針圖形接口?(J900)，支持多種顯示控制模式：

接口信號分組

1. ?控制信號?：
   • LCDEN(PC5): 數據使能
   • LCDHSYNC(PC27): 水平同步
   • LCDVSYNC(PG4): 垂直同步
   • LCDPCLK(PC6): 像素時鐘(最大25MHz)
2. ?數據總線?：
   • 16位模式：D0-D15(PD13-PD7)
   • 24位模式：需外接565-RGB轉換板
3. ?觸摸控制?：
   • 電阻觸摸：PF1-PF4中斷輸入
   • 電容觸摸：通過I2C接口(PC0/PC1)

開發工具與調試技巧

PKoB4調試器特性

• 支持?SWD/JTAG調試協議?，通過20針Coresite接口(J502)訪問
• 提供?實時變量監控?功能，采樣率可達1MHz
• 緊急恢復模式：短接PCB上恢復焊盤10秒后，通過MPLAB X IDE執行"Hardware Tool Emergency Boot Firmware Recovery"

典型問題解決方案

1. ?以太網連接失敗?：
   • 檢查25MHz時鐘輸出(DSC1001DI5-025.0000)
   • 驗證PHY寄存器配置(特別是PHYAD[2:0]引腳狀態)
2. ?顯示異常?：
   • 確認時序參數(特別是HSYNC/VSYNC脈沖寬度)
   • 檢查數據線阻抗匹配(建議走線阻抗控制在50Ω±10%)
3. ?電源問題?：
   • 測量各電壓測試點：
     • TP1: 5V系統
     • TP2: 3.3V數字
     • TP3: 1.8V核心
