Jacinto? DRA821x 處理器基于 Armv8 64 位架構，針對具有云連接的網關系統進行了優化。片上系統 （SoC） 設計通過集成降低了系統級成本和復雜性，特別是系統 MCU、功能安全和安保功能以及用于高速通信的以太網交換機。集成診斷和功能安全功能針對 ASIL-D 和 SIL 3 認證要求。PCIe 控制器和支持 TSN 的千兆以太網交換機可實現實時控制和低延遲通信。
*附件：dra821u-q1.pdf

多達四個通用 Arm? Cortex-R5F? 子系統可以處理低級、時序關鍵型處理任務，并使 Arm? Cortex-A72? 內核不受高級和基于云的應用的阻礙。

Jacinto DRA821x 處理器還包括擴展 MCU （eMCU） 域的概念。該域是主域上針對更高功能安全支持的處理器和外設的子集，例如 ASIL-D/SIL-3。功能框圖突出顯示了 eMCU 中包含的 IP。有關 eMCU 和功能安全的更多詳細信息，請參閱 DRA821 安全手冊處理器德州儀器 （TI） Jacinto? 7 系列產品 （SPRUIX4）。

特性

處理器內核：

• 雙 64 位 Arm Cortex-A72 微處理器子系統，頻率高達 2.0 GHz，24K DMIPS

  • 每個雙核 Cortex-A72 集群 1MB 的 L2 共享緩存
  • 每個 A72 內核 32KB L1 DCache 和 48KB L1 ICache

• 4× 個 Arm Cortex-R5F MCU，頻率高達 1.0 GHz，可選鎖步作，8K DMIPS

  • 32K I-Cache、32K D-Cache、64K L2 TCM
  • 2×隔離式MCU子系統中的Arm Cortex-R5F MCU
  • 2× 通用計算分區中的 Arm Cortex-R5F MCU

  內存子系統：

• 1MB 片上 L3 RAM，具有 ECC 和一致性

  • ECC 錯誤保護
  • 共享相干緩存
  • 支持內部 DMA 引擎

• 帶 ECC 的外部存儲器接口 （EMIF） 模塊

  • 支持符合 JESD209-4B 規范的 LPDDR4 內存類型。（不支持字節模式 LPDDR4 存儲器，或超過 17 行地址位的存儲器）
  • 支持高達 3200 MT/s 的速度
  • 32 位和 16 位數據總線，具有高達 12.8GB/s 的內聯 ECC 總線

• 通用內存控制器 （GPMC）

• 主域中的 512KB 片上 SRAM，受 ECC 保護虛擬化：

• Arm Cortex-A72 中的虛擬機管理程序支持

• 獨立處理子系統，配備 Arm Cortex-A72、Arm Cortex-R5F 和隔離式安全 MCU 島

• IO 虛擬化支持

  • 用于低延遲高帶寬外圍流量的外設虛擬化單元 （PVU）

• 多區域防火墻支持內存和外圍設備隔離

• 通過以太網、PCIe 和 DMA 提供虛擬化支持

• 設備安全性（在特定部件號上）：

• 具有安全運行時支持的安全啟動

• 客戶可編程根密鑰，最高可達 RSA-4K 或 ECC-512

• 嵌入式硬件安全模塊

• 加密硬件加速器 – 具有 ECC、AES、SHA、RNG、DES 和 3DES 的 PKA功能安全：

• 符合功能安全標準（在特定部件號上）

  • 專為功能安全應用而開發
  • 將提供文檔，以幫助 ISO 26262 和 IEC 61508 功能安全系統設計，最高可達 ASIL-D/SIL-3 目標
  • 系統能力高達 ASIL-D/SIL-3 靶向
  • 硬件完整性高達 ASIL-D/SIL-3，適用于 MCU 域
  • 硬件完整性高達 ASIL-D/SIL-3，適用于主域的擴展 MCU （EMCU） 部分
  • 硬件完整性高達 ASIL-B/SIL-2，適用于主域的其余部分
  • 在 EMCU 和主域的其余部分之間提供 FFI 隔離
  • 安全相關認證
    • 計劃通過 ISO 26262 和 IEC 61508

• AEC-Q100 符合 Q1 結尾的部件號變體

• 高速接口：

  • 集成以太網 TSN/AVB 交換機，支持多達 4 （DRA821U4） 或 2 （DRA821U2） 個外部端口：
    • 一個端口支持 5Gb、10Gb USXGMII/XFI
    • 所有端口均支持 2.5Gb SGMII
    • 所有端口均支持 1Gb SGMII/RGMII
    • DRA821U4：任何單個端口都可以支持 QSGMII（使用所有 4 個內部端口）
    • 無阻塞線速存儲和正向開關
    • InterVLAN（第 3 層）路由支持
    • IEEE 1588（附錄 D、E、F）的時間同步支持
    • TSN/AVB 支持流量調度、整形
    • 用于調試和診斷的端口鏡像功能
    • 策略和速率限制支持
  • 安全 MCU 島中的一個 RGMII/RMII 端口

• 一個 PCI-Express Gen3 控制器

  • 具有自動協商功能的 Gen1、Gen2 和 Gen3作
  • 4× 車道

• 一個 USB 3.1 Gen1 雙角色設備子系統

  • 支持Type-C切換
  • 可獨立配置為 USB 主機、USB 外設或 USB 雙角色設備

  汽車接口：

• 20 個 CAN-FD 端口

• 12× 通用異步接收器/發射器 （UART）

• 11×串行外設接口（SPI）

• 一個 8 通道 ADC

• 10× 互集成電路 （ I2C?）

• 2× 改進的集成電路（I3C）音頻接口：

• 3× 多通道音頻串行端口 （McASP） 模塊閃存接口：

• 嵌入式多媒體卡 （eMMC? 5.1） 接口

  • 支持高達 HS400 的速度

• 一個安全數字 3.0/安全數字輸入輸出 3.0 （SD3.0/SDIO3.0） 接口

• 一個八進制 SPI / Xccela? / HyperBus? 內存控制器 （HBMC） 接口

• 16納米FinFET技術

• 17.2 mm x 17.2 mm，0.8 mm 間距，IPC 3 類 PCB

參數

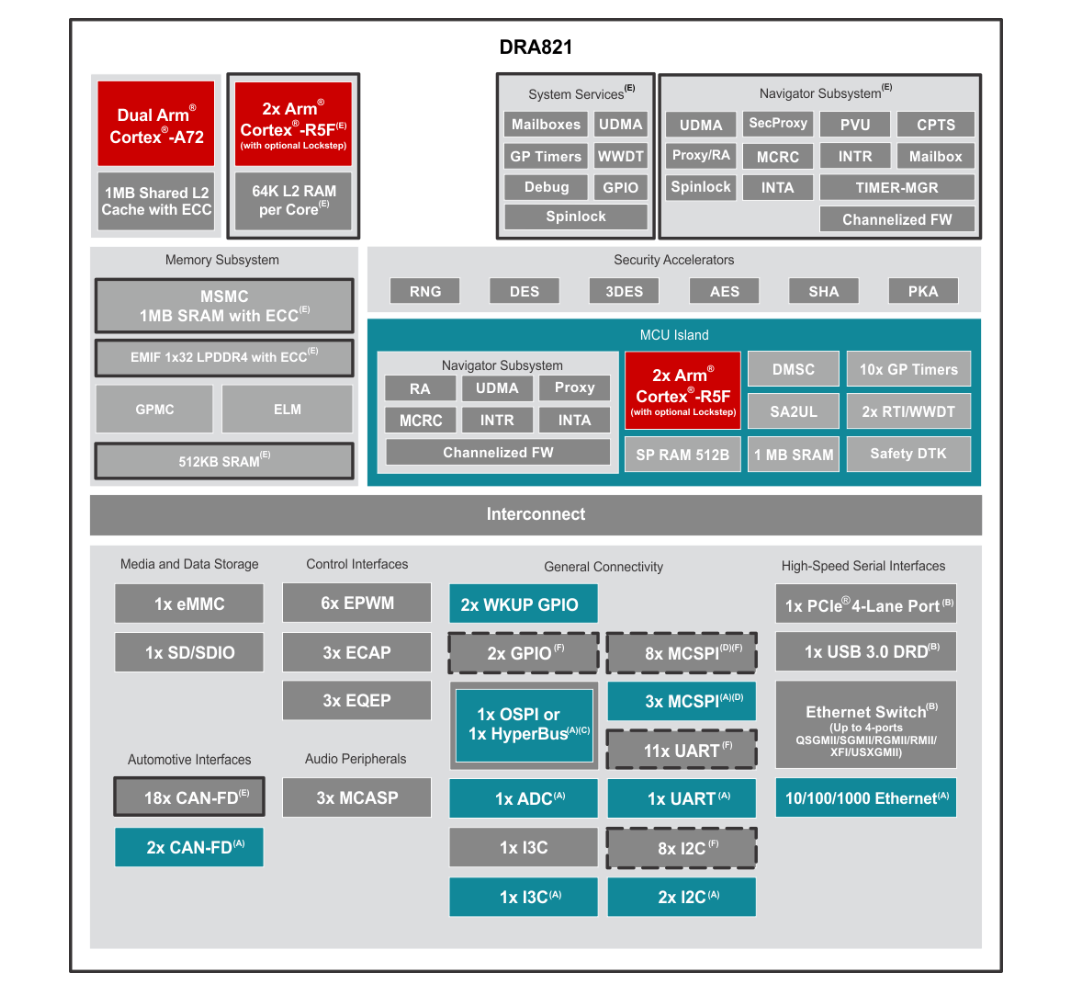

方框圖

概述

DRA821U-Q1/DRA821U是德州儀器(TI)推出的Jacinto?系列汽車級處理器，基于Armv8 64位架構優化設計，主要面向網關系統應用。該SoC采用16nm FinFET工藝，封裝尺寸為17.2mm×17.2mm，0.8mm間距，符合IPC Class 3標準。

主要特性

處理器核心

• ?雙核Arm Cortex-A72?：最高2.0GHz，24K DMIPS性能
• ?四核Arm Cortex-R5F?：最高1.0GHz，8K DMIPS，支持鎖步模式
• ?內存子系統?：
  • 1MB L3共享RAM(帶ECC)
  • LPDDR4內存接口(最高3200MT/s)
  • 512KB片上SRAM(帶ECC)

安全與功能安全

• 支持虛擬化和硬件隔離
• 安全啟動和運行時支持
• 可編程根密鑰(RSA-4K/ECC-512)
• 硬件安全模塊和加密加速器
• 符合ISO 26262和IEC 61508標準(ASIL-D/SIL-3)

高速接口

• 集成以太網TSN/AVB交換機(支持4或2個外部端口)
• PCIe Gen3控制器(4通道)
• USB 3.1 Gen1雙角色設備
• 20個CAN-FD接口
• 多種串行接口(UART, SPI, I2C, I3C)

其他特性

• 3個多通道音頻串行端口
• eMMC 5.1和SD 3.0/SDIO 3.0接口
• 8位OSPI/Xccela/HyperBus閃存控制器

應用領域

• 汽車網關
• 車身控制模塊
• 車載計算
• 遠程信息處理控制單元
• V2X/V2V通信
• 工業自動化網關
• 通信設備

封裝與變體

• 433球FCBGA封裝(ALM)
• 提供DRA821U4(4端口)和DRA821U2(2端口)兩種版本
• Q1后綴表示符合AEC-Q100標準

開發支持

• 配套軟件開發套件(Processor SDK RTOS/Linux/QNX)
• J700XSOMXEVM評估模塊
• 豐富的應用筆記和技術文檔

該處理器通過高度集成的設計降低了系統級成本和復雜性，特別適合需要高性能計算、實時控制和云連接的汽車及工業應用場景。
