隨著民航業運輸要求的提高，飛機正朝著更快飛行速度、更大發動機推力的方向發展。在新時代工業強國的背景下，《中國制造2025》規劃提出把航空發動機作為未來10年的重要突破目標。在實際工作中，由于飛機面臨不同的飛行狀態和環境對發動機的工作條件會有不同的動力要求，因此對發動機的性能提出了特殊的要求。燃油管路系統是航空發動機的重要組成部分之一，其主要功能是向燃燒室和飛控系統穩定輸送燃油，燃油溫度影響著航空發動機的性能。燃油在管路流動過程中一方面吸收來自燃油泵、熱交換器等部件運行時產生的熱量，一方面與外界環境發生熱交換，在飛機起飛后發動機需要保持在高溫、高壓和高負荷的工況下長期運轉，當系統中燃油溫度過高時，易發生氧化、結焦造成燃油泵卡滯及管道堵塞等問題，影響發動機正常工作，并且，燃油超過140℃就會有氧化結焦的風險，進而帶來連鎖危害。

航空發動機燃油系統結構復雜，目前對系統溫度特性的研究主要集中在燃油系統中單一節點或流程的作用，而燃油系統的運行受多因素的共同影響，對整體燃油系統某一元件變化經多個環節多級影響后鮮有噴嘴處的溫度特性變化規律以及對影響程度指數的研究。本文將系統探討航空發動機燃油管路系統的溫度特性，從工作原理到模擬構建，從部件影響機制到系統仿真分析，提供全面而深入的技術洞察。

一、燃油管路系統工作原理與結構組成

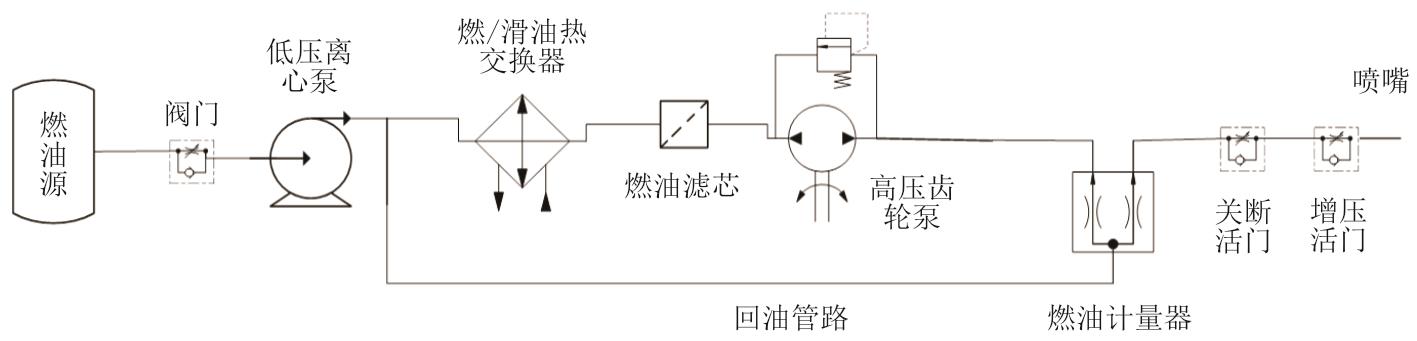

航空發動機燃油管路系統是一個由多子系統構成的精密流體機械網絡。其核心功能是在各種飛行工況下，向發動機燃燒室穩定、精確地提供所需質量和流量的燃油。某型航空發動機燃油管路系統主要由低壓離心泵、燃/滑油熱交換器、高壓齒輪泵、燃油計量活門、回油管路、燃油噴嘴以及各類燃油控制閥組成。系統中的控制機構主要包括實現機械控制的壓差活門、轉換活門和控制計量活門的電液伺服閥等部件。

系統工作時，燃油從油箱經供油管路到達發動機，首先經過低壓離心泵進行初步增壓，然后流經燃/滑油熱交換器，與高溫滑油發生熱交換吸收熱量。隨后，燃油通過燃油濾芯過濾掉其中的微小雜質，防止磨損精密部件。過濾后的燃油通過管路流經主齒輪泵，經過主齒輪泵進一步增壓至工作壓力（現代航空發動機燃油壓力可達34.5MPa以上）后，根據飛機控制器的指令，由燃油計量元件定量提供燃油到噴嘴處。多余燃油則經回油管路回到低壓離心泵附近，重新進入系統管路循環。

在整個燃油流動過程中，燃油溫度在噴嘴處達到峰值。這是因為燃油在流動過程中不斷吸收來自燃油泵、熱交換器等部件運行時產生的熱量，同時與外界環境發生熱交換。當飛機起飛后，發動機需要保持在高溫、高壓和高負荷的工況下長期運轉，系統中燃油溫度過高時（超過140℃），易發生氧化、結焦現象，造成燃油泵卡滯及管道堵塞等問題，嚴重影響發動機正常工作。

航空發動機燃油系統面臨的核心挑戰是在極端環境條件下保持穩定的燃油溫度。在冷啟動條件下，系統通過智能溫控閥建立正常油壓；而在高溫環境下，則依賴燃油-滑油熱交換器和燃油冷卻循環技術控制油溫，確保燃燒效率。湖南泰德航空技術有限公司針對這一挑戰，研發了具有超高壓流體控制能力的電動離心+燃油組合泵，集成同步電機與動態功率分配系統，通過模糊邏輯算法實時調整兩泵工作比例，在典型飛行任務中節能20%-30%，并有效解決高空氣蝕問題。

二、燃油管路模擬系統構建與方法

針對航空發動機燃油管路系統溫度特性的研究，仿真模擬已成為不可或缺的技術手段。AMESim作為多學科領域復雜系統建模與仿真平臺，憑借其強大的應用庫和計算設計能力，在航空航天、汽車、液壓等許多工程領域得到廣泛應用。采用AMESim搭建航空發動機燃油系統仿真模型，能夠充分考慮系統各元件的相互作用，全面分析溫度特性的變化規律。

2.1 建?；A(chǔ)與假設

在構建燃油管路模擬系統時，需要基于以下合理假設以確保模型的可行性和準確性：

將燃油視為不可壓縮流體，雖然燃油實際上具有一定壓縮性，但在系統工作壓力下這一假設對溫度分析影響有限；

忽略重力因素影響，因發動機燃油系統主要以壓力驅動流動；

假設燃油的熱物理參數不隨溫度變化，盡管實際工作中燃油物性會隨溫度略有變化，但在研究溫度范圍不大時可接受此假設；

假定系統元件機械能損失的能量全部被燃油吸收，這一假設簡化了能量守恒的計算過程。

2.2 系統建模與參數設置

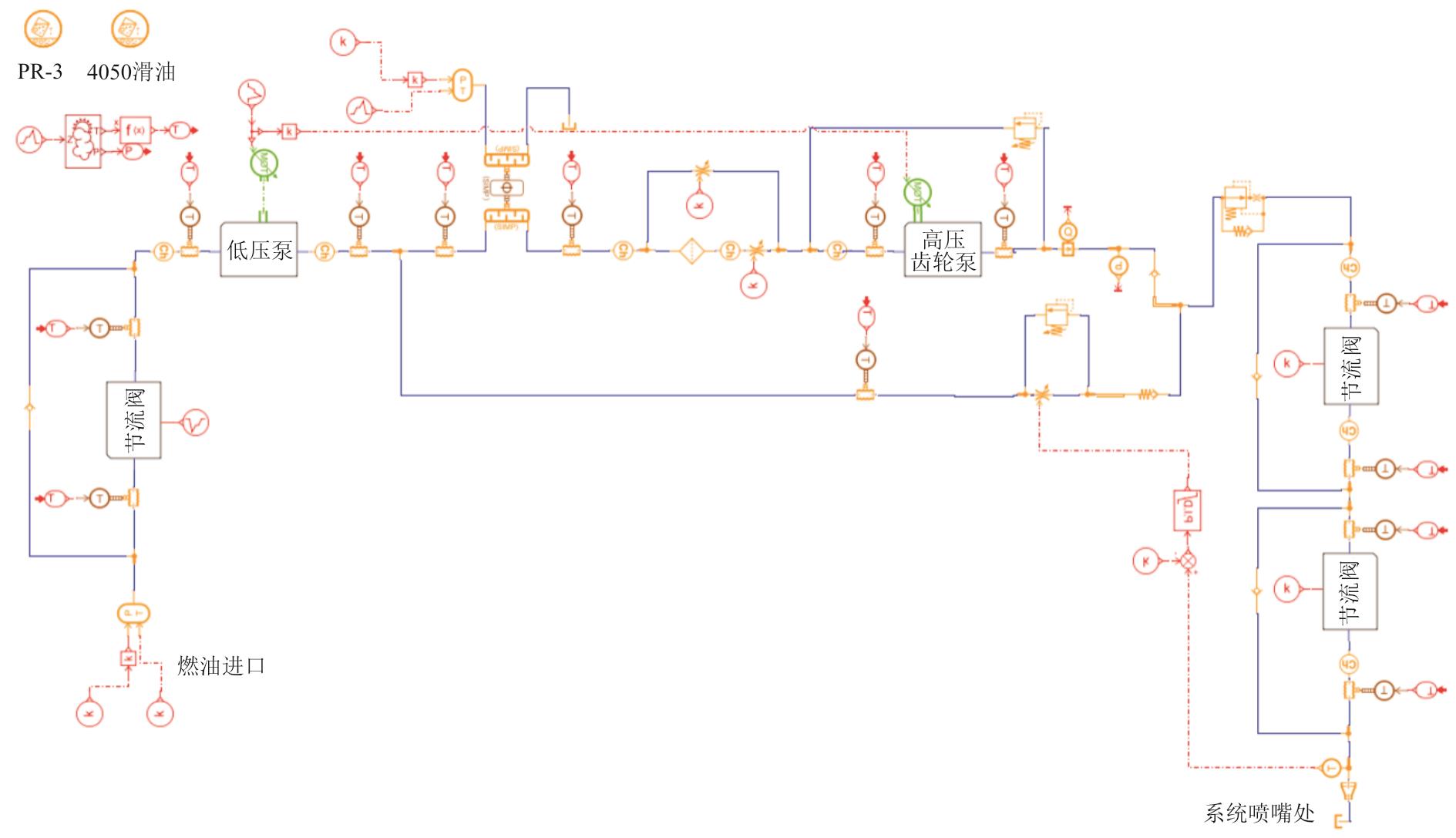

根據航空發動機燃油系統原理以及元件理論模型，利用AMESim搭建系統仿真模型。建模過程中，需要特別關注燃油進入燃燒室之前噴嘴處的溫度，因為這是整個燃油管路系統中溫度最高的位置，也是保證燃油系統安全運行的關鍵監測點。

參考飛機在實際運行過程中的工況參數，航空燃油選擇RP-3噴氣燃料，滑油選擇4050滑油，并在初步模型中可以設定其物性參數不變。根據調研得到的飛機實際運行情況為參考，設置系統進口溫度、燃油泵相關參數、熱交換器參數等模擬系統參數。

研究的主要因素包括：系統入口溫度、滑油溫度、泵轉速、泵效率、回油管路、外界環境。所有這些因素的最終影響都集中體現在燃油進入燃燒室之前噴嘴處的溫度變化上。

三、關鍵部件對燃油系統溫度的影響機制

航空發動機燃油管路系統的溫度特性受多個關鍵部件影響，這些部件通過不同的物理機制改變?nèi)加偷臒釥顟B(tài)。深入理解各部件對燃油溫度的影響機制，對于系統優化設計至關重要。

3.1 燃油泵的溫度影響機制

燃油泵作為燃油管路系統的動力來源，其對燃油溫度的影響主要表現為機械能轉化為熱能的過程。根據研究數據，在高壓泵轉速分別為400r/min和1600r/min時，高壓油泵出口溫度增加幅度分別約為4.5℃和23.3℃。這一明顯的溫升主要來源于兩部分：一是燃油泵內機械摩擦產生的熱量，二是燃油在泵內壓縮過程中產生的熱量。

燃油泵對燃油的溫升效應與泵的工作效率密切相關。效率較低的燃油泵會將更多的機械能轉化為熱能，導致燃油溫度顯著升高；而高效燃油泵則能將更多能量用于提升燃油壓力，減少熱量產生。湖南泰德航空技術有限公司針對這一問題，研發了創新的電動燃油泵，通過特殊的表面處理工藝，使摩擦副在超高壓下仍保持潤滑，顯著提升了耐久性，同時降低了因摩擦產生的溫升。

此外，燃油泵的轉速變化也直接影響燃油溫度。隨著泵轉速的提高，燃油在泵內的流動速度加快，摩擦和剪切作用增強，同時壓縮過程也更加劇烈，這些都會導致燃油溫度上升。因此，在航空發動機不同工作狀態下，通過合理控制燃油泵的轉速，可以有效管理燃油系統的溫度。

3.2 回油管路的溫度影響機制

回油管路在燃油系統溫度調節中扮演著熱量再分配的角色?，F(xiàn)代航空發動機燃油系統通常采用回油設計，將多余燃油返回至低壓泵前或油箱，這一過程不僅影響系統流量分配，也對燃油溫度有著重要影響。

回油管路對系統燃油溫度的影響主要表現在兩個方面：一是改變系統熱容量，回油將部分已加熱的燃油帶回系統入口，提高了入口處燃油的溫度；二是調節系統熱量分布，通過控制回油量和回油位置，可以調整系統各部分的溫度分布。

在燃油溫度20℃、40℃時的壓力變化較小，而燃油溫度0℃、60℃時的壓力變化較大。這表明在不同溫度區間，燃油對系統壓力的影響不同，進而影響回油管路的工作特性。在低共軌壓力時，燃油溫度引起的噴油量變化大，高共軌壓力時燃油溫度引起的噴油量變化小。因此，回油管路的設計需考慮不同溫度和壓力條件下的燃油行為，以確保系統在各種工況下的穩定性。

回油管路中的燃油溫度變化還受環境條件影響。當回油管路暴露在極端環境條件下時，如高空低溫或發動機艙高溫環境，會與外界環境發生熱交換，導致回油溫度進一步變化。因此，在回油管路設計中常需考慮隔熱措施，如湖南泰德航空技術有限公司采用的復合式濾清器通過特殊涂層技術延長使用壽命，減少外界環境對燃油溫度的影響。

3.3 熱交換器的溫度影響機制

熱交換器作為燃油管路系統中最主要的熱管理部件，其作用是調節燃油溫度，防止燃油過熱或過冷。在燃/滑油熱交換器中，高溫滑油（來自發動機潤滑系統）與燃油進行熱交換，將熱量傳遞給燃油。這一過程雖然有助于冷卻滑油系統，但會導致燃油溫度升高。

熱交換器對燃油溫度的影響主要取決于滑油溫度、流量和換熱效率。當滑油溫度較高時，通過熱交換傳遞給燃油的熱量增加，導致燃油出口溫度上升；反之，當滑油溫度較低時，燃油溫升較小。熱交換器的傳熱效率直接影響熱量傳遞的速率，高效率的熱交換器能夠在較短時間內傳遞更多熱量，導致燃油溫度快速上升。

研究發現，在共軌管壓力從55MPa增大到140MPa時，共軌管出口的燃油溫度僅在35℃~55℃之間變化。這一相對較小的溫度變化范圍表明， properly設計的熱交換器與系統配合，可以在較大壓力變化范圍內維持燃油溫度相對穩定。

湖南泰德航空技術在熱管理方面實現了創新突破，針對eVTOL的混合動力需求，開發了輕量化燃油系統，重量減輕35%，并配合相變冷卻技術，油冷技術對于未來航空發動機燃油系統的熱管理具有重要借鑒意義。

四、系統仿真與結果分析

4.1 燃油進口溫度對系統溫度特性的影響

燃油進口溫度是影響整個系統溫度特性的初始條件和基礎因素。不同進口溫度的燃油在流經系統各部件時，會表現出不同的溫升特性和熱力學行為。仿真研究表明，當燃油進口溫度較低時，系統各部件對燃油的加熱效應更為明顯，燃油溫度上升幅度較大；而當燃油進口溫度較高時，由于與部件溫差減小，燃油溫度上升幅度相對較小。

燃油進口溫度還影響燃油的物理性質，如粘度、密度和比熱容，這些性質的變化會進一步影響燃油在系統中的流動和傳熱特性。例如，低溫下燃油粘度較大，流動阻力增加，燃油泵做功增多，可能導致額外的溫升；而高溫下燃油粘度降低，流動性增強，但可能接近燃油的沸點或裂解溫度，增加結焦風險。

航空發動機在實際工作中，燃油進口溫度受多種因素影響，包括油箱位置、飛行高度、環境溫度和前期飛行狀態等。"U"形管路在飛機燃油管路系統中應用十分廣泛，研究表明當壁面溫度從-59℃升至-31℃時，管道內的壓差和溫差分別減少了3.99kPa和5.64℃。這一發現對于優化燃油系統設計，特別是在低溫環境下的啟動和運行具有重要意義。

4.2 滑油溫度對系統燃油溫度的影響

滑油溫度作為燃油系統主要的外部熱源，通過燃/滑油熱交換器對燃油溫度產生顯著影響。研究表明，滑油溫度的變化幾乎線性影響燃油系統出口溫度，但這種影響程度受系統工況和熱交換器特性的調節。

在高功率發動機工況下，滑油系統承受較大負荷，溫度較高，通過熱交換器傳遞給燃油的熱量增多，導致燃油溫度顯著上升。例如，當滑油溫度從80℃升至120℃時，燃油系統噴嘴處溫度可能上升15-25℃，具體幅度取決于熱交換器的效率和燃油流量。

值得注意的是，滑油溫度對燃油溫度的影響并非固定不變，而是隨著燃油流量的變化而改變。當燃油流量較大時，燃油在熱交換器內停留時間短，單位質量的燃油吸收熱量少，滑油溫度對燃油的影響相對較?。欢斎加土髁枯^小時，燃油在熱交換器內充分吸熱，滑油溫度對燃油溫度的影響更為顯著。

航空發動機燃油系統長期面臨的技術瓶頸之一便是如何在保證潤滑冷卻效果的同時，控制滑油對燃油的加熱作用。湖南泰德航空技術有限公司通過材料與工藝革新，在超高壓換向閥中采用鈦合金閥體與復合材料密封件，重量較傳統方案減輕42%，表面經低溫離子滲硫處理生成潤滑膜，磨損率降低50%以上。這些技術創新間接減少了系統摩擦熱量的產生，有助于控制滑油溫度，進而降低對燃油溫度的影響。

4.3 燃油泵與回油管路對系統溫度的綜合影響

燃油泵和回油管路作為系統中兩個相互關聯的部件，對燃油溫度產生復合影響。燃油泵主要通過機械能轉化為熱能影響燃油溫度，而回油管路則通過熱量再分配調節系統溫度分布。二者的相互作用決定了系統整體溫度特性。

研究表明，燃油泵轉速變化會顯著改變?nèi)加蜏厣匦?。當泵轉速從低速增至高速時，燃油在泵內的溫升幅度增加，同時由于輸出流量和壓力變化，會影響回油管路的流量分配，進而改變系統溫度分布。例如，在高壓泵轉速為1600r/min時，高壓油泵出口溫度增加幅度可達23.3℃，這一溫升會隨著回油管路傳遞到系統前端，影響整個系統的熱狀態。

回油管路的設計參數，如管徑、長度、隔熱措施等，會對系統溫度分布產生重要影響。較長的回油管路會增加燃油與外界環境的熱交換時間，在高溫環境下可能導致額外溫升，在低溫環境下則可能造成熱量損失。研究表明，隨著流量從2g/s升至5g/s，"U"形管內的壓差上升了26.92kPa，而溫差下降了4.15℃。這表明通過優化回油管路設計，可以一定程度上調節系統溫度特性。

湖南泰德航空技術有限公司在回油管路優化方面實現了技術創新，其采用的健康管理系統通過傳感器網絡實時監測金屬磨粒、粘度變化等指標，提前預警潛在故障；雙冗余電靜液作動燃油閥在eVTOL中實現關鍵部件失效時的無縫切換。這些技術創新提高了系統在變工況下的溫度穩定性，確保了飛行安全。

五、結論與展望

研究表明，燃油管路系統的溫度特性受多種因素共同影響，其中燃油泵、熱交換器和回油管路是三個關鍵部件，它們通過不同的物理機制改變?nèi)加偷臒釥顟B(tài)，決定了系統整體溫度分布。

燃油泵主要通過機械能轉化為熱能的過程影響燃油溫度，泵效率、轉速和工作壓力是主要影響因素。熱交換器作為系統主要的熱管理部件，通過滑油-燃油熱交換過程傳遞熱量，滑油溫度、流量和換熱效率決定其對燃油溫度的影響程度?；赜凸苈穭t通過熱量再分配調節系統溫度分布，回油量、回油位置和管路設計參數對系統溫度特性有重要影響。

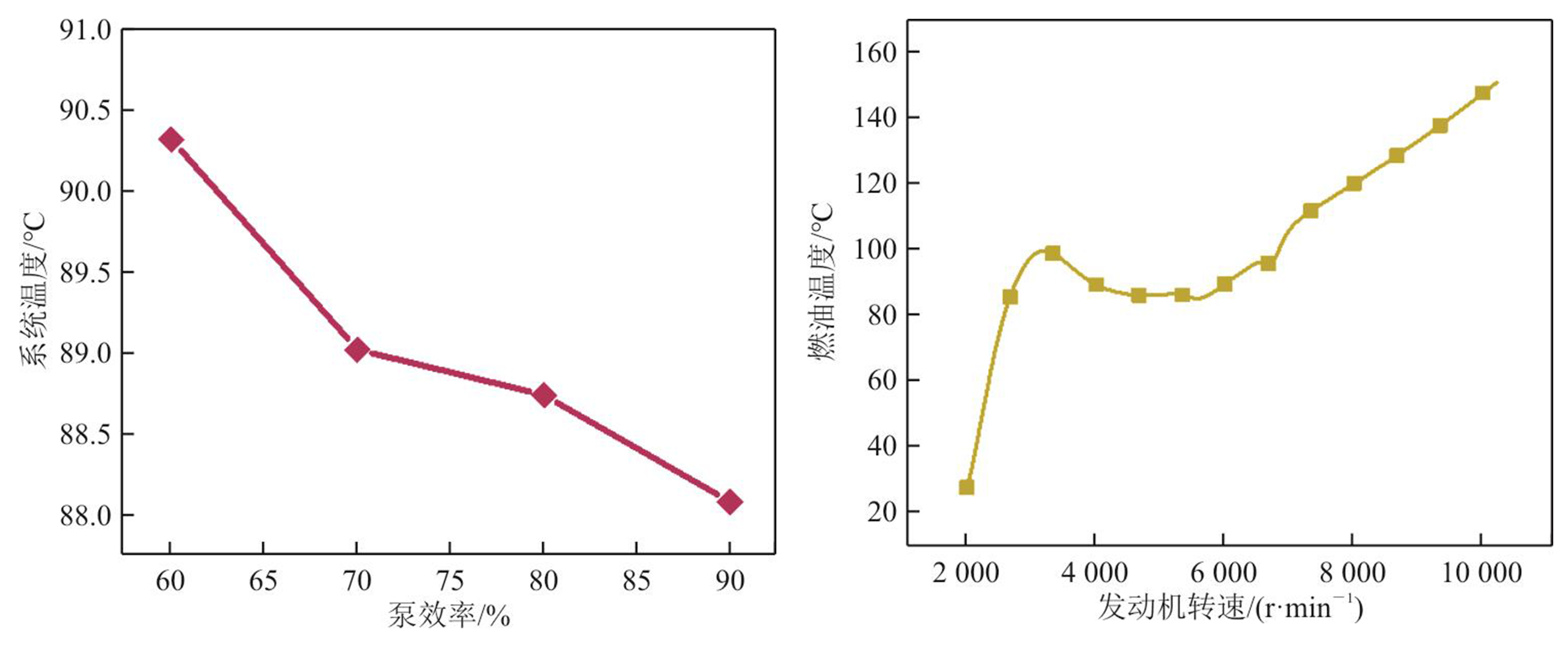

燃油泵轉速是燃油溫度升高的重要原因，當燃油泵轉速超過6 000 r/min，噴嘴處燃油溫升速度加快，最高超過140 ℃，因此應適當采取措施改善燃油泵工作條件和換熱效率，控制泵對燃油系統的溫升影響，避免出現溫度過高的情況。

隨著系統進口溫度的改變，燃油管路溫度最大增加26 ℃，影響程度會隨著進口溫度的提高逐漸減弱；回油管路對燃油系統溫度影響幅值約為14 ℃，因此可以利用回油管路控制系統流量的同時間接控制噴嘴處燃油溫度。

相較于其他燃油部件對溫度的影響，環境溫度和燃油泵效率對燃油溫度影響較小，因此其對發動機燃油系統運行過程中的安全影響較小。

隨著航空技術的不斷發展，燃油管路系統溫度特性研究將面臨新的挑戰和機遇。未來研究將聚焦三大方向：數字孿生與仿真、新型材料應用，以及綠色能源適配。湖南泰德航空技術有限公司的多物理場仿真平臺整合流體、結構與控制模塊，使新產品開發周期縮短40%，能夠提前預測系統性能退化。這種仿真能力的提升將極大促進燃油管路系統溫度特性的研究和優化。
