DRV814x-Q1 系列器件是一款完全集成的半橋驅動器，適用于各種汽車應用。該單片系列器件采用BiCMOS高功率工藝技術節點設計，采用電源封裝，具有出色的功率處理和熱能力，同時提供緊湊的封裝尺寸、易于布局、EMI控制、精確的電流檢測、穩健性和診斷功能。該系列提供相同的引腳功能，具有可擴展的 RON（電流能力），以支持不同的負載。

這些器件集成了N溝道半橋、電荷泵穩壓器、帶穩壓功能的高側電流檢測、電流比例輸出和保護電路。提供低功耗睡眠模式以實現低靜態電流。這些器件提供電壓監控和負載診斷，以及針對過流和過溫的保護功能。故障情況在nFAULT引腳上指示。DRV8143和DRV8145提供三種變體 - 硬連線接口：硬件 （H） 和兩種 SPI 接口變體：SPI（P） 和 SPI（S），其中 SPI （P） 用于外部供電邏輯電源，SPI （S） 用于內部生成的邏輯電源。DRV8144僅提供兩種型號：SPI（S） 和 HW（H）。SPI 接口變體在器件配置和故障可觀察性方面提供了更大的靈活性。
*附件：drv8143-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 4.5V 至 35V （40V abs. max） 工作范圍
• 采用 VQFN-HR 封裝的 SPI（S） 或 HW（H） 型號：RON_LS + RON_HS：42mΩ
• 采用HVSSOP封裝的SPI（P）型號：RON_LS + RON_HS：49mΩ
• IOUT 最大值 = 20A
• PWM 頻率作高達 125KHz，具有自動死區時間斷言
• 可配置的壓擺率和擴頻時鐘，實現低電磁干擾 （EMI）
• 集成電流檢測（消除分流電阻）
• IPROPI 引腳上的比例負載電流輸出
• 可配置的電流調節
• 具有可配置故障反應（鎖存或重試）的保護和診斷功能
  • 關斷狀態和導通狀態下的負載診斷，以檢測開路負載和短路
  • 電源 （VM） 和電荷泵 （VCP） 上的電壓監控
  • 過流保護
  • 過溫保護
  • nFAULT引腳上的故障指示
• 支持 3.3V、5V 邏輯輸入
• 低睡眠電流 - 25°C 時典型值 1μA
• 器件系列對比表

參數

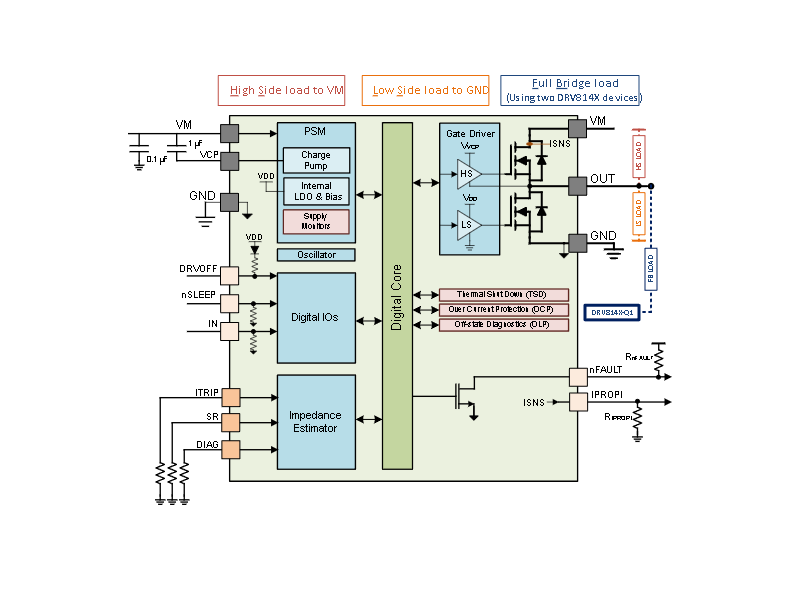

方框圖

?1. 產品概述?

• ?型號?：DRV8143-Q1，AEC-Q100認證的汽車級半橋驅動器，集成電流檢測與診斷功能。
• ?版本?：SLVSG63A（2023年1月發布，2024年3月修訂）。
• ?核心特性?：
  • ?寬電壓范圍?：4.5V至35V工作電壓（40V絕對最大值）。
  • ?高電流能力?：最大輸出電流20A（HVSSOP封裝）或16A（VQFN-HR封裝）。
  • ?集成電流檢測?：無需外置檢流電阻，通過IPROPI引腳輸出比例電流信號。
  • ?靈活控制接口?：支持硬件（HW）和SPI兩種配置方式，SPI版本提供更豐富的診斷和配置選項。
  • ?保護功能?：過流保護（OCP）、過熱保護（TSD）、欠壓鎖定（UVLO）等。
  • ?低功耗模式?：睡眠模式下靜態電流低至1μA（典型值）。

?2. 關鍵參數?

• ?導通電阻?：
  • HVSSOP封裝：高邊+低邊合計49mΩ（25°C）。
  • VQFN-HR封裝：高邊+低邊合計42mΩ（25°C）。
• ?PWM頻率?：最高125kHz，支持自動死區時間控制。
• ?電流檢測增益?：IPROPI引腳輸出電流與負載電流比例約為1:3000至1:3050。

?3. 功能亮點?

• ?電流檢測與調節?：
  • 通過IPROPI引腳輸出比例電流，支持外部ADC測量。
  • 可配置的ITRIP電流限制功能，支持固定關斷時間（TOFF）調節。
• ?控制模式?：
  • ? 硬件模式（HW） ?：通過引腳配置關鍵參數（如ITRIP、SR、DIAG）。
  • ?SPI模式?：支持靈活配置和詳細診斷反饋，包括故障日志和寄存器訪問。
• ?保護機制?：
  • ? 過流保護（OCP） ?：可配置閾值和濾波時間。
  • ? 過熱保護（TSD） ?：閾值155°C（典型值），帶30°C遲滯。
  • ?電壓監控?：支持VM過壓和欠壓檢測。

?4. 典型應用?

• ?場景?：
  • 汽車刷式直流電機（如門模塊、座椅模塊）。
  • 電磁閥、燃油/水泵。
  • 車身控制模塊（BCM）。
• ?設計要點?：
  • 需外接0.1μF陶瓷電容（VM引腳）和1μF電容（VCP引腳）。
  • 布局時需注意散熱設計（HVSSOP封裝熱阻31°C/W，VQFN-HR封裝48.4°C/W）。

?5. 保護與診斷?

• ?故障指示?：通過nFAULT引腳輸出低電平信號。
• ?診斷功能?：
  • ? 離線診斷（OLP） ?：檢測輸出開路或短路。
  • ? 在線診斷（OLA） ?：SPI版本支持高邊負載開路檢測。
• ?故障反應?：可配置為鎖存或自動重試模式。

?6. 封裝與型號對比?

• ?封裝選項?：
  • HVSSOP（28引腳）：3mm × 7.3mm，適合高電流應用。
  • VQFN-HR（14引腳）：3mm × 4.5mm，緊湊設計。
• ?型號差異?：
  • DRV8143-Q1：20A峰值電流。
  • DRV8144-Q1：30A峰值電流（僅SPI/HW版本）。
  • DRV8145-Q1：46A峰值電流。

?7. 設計注意事項?

• ?熱管理?：需計算導通損耗（P=I2RDS(ON)）和開關損耗。
• ?EMI控制?：支持可配置的壓擺率（SR）和擴頻時鐘（SSC）。
• ?SPI通信?：最高5MHz時鐘頻率，支持16位數據幀。
