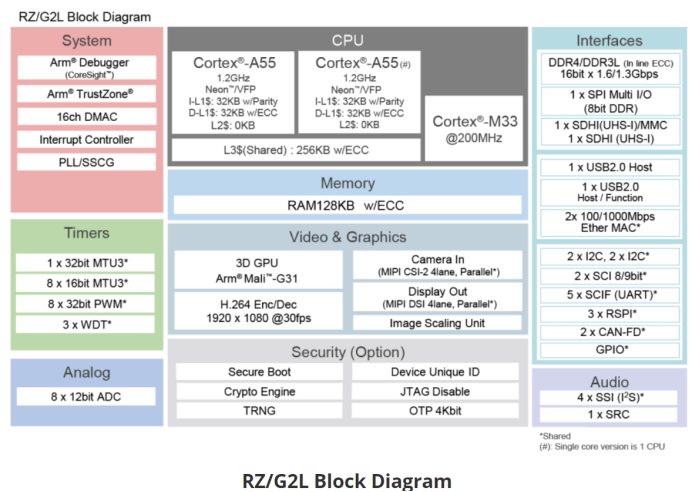

RZ/G2L微處理器配備Cortex-A55（1.2GHz）CPU、16位DDR3L/DDR4接口、帶Arm Mali-G31的3D圖形加速引擎以及視頻編解碼器（H.264）。此外，這款微處理器還配備有大量接口，如攝像頭輸入、顯示輸出、USB 2.0和千兆以太網，因此特別適用于入門級工業人機界面（HMI）和具有視頻功能的嵌入式設備等應用。

在基于瑞薩RZ/G2L MPU的嵌入式開發過程中，越來越多用戶提出在該平臺上運行Ubuntu系統的需求。然而，傳統的環境適配方式通常依賴手動移植，涉及根文件系統創建、庫文件部署等多個復雜環節。這不僅要求開發者具備深厚的Linux系統知識，還需耗費2–3小時完成系統配置，效率低下，易出錯。

手動移植的三大技術痛點

傳統方案主要存在以下三大問題：

配置步驟繁瑣：全流程多達75條命令輸入，稍有疏漏即導致失?。?/p>

依賴管理困難：庫文件版本沖突頻發，極易引發系統運行異常；

技術門檻高：頻繁的用戶交互和配置操作對Linux基礎提出較高要求。

這些問題直接影響移植效率，增加了開發成本。

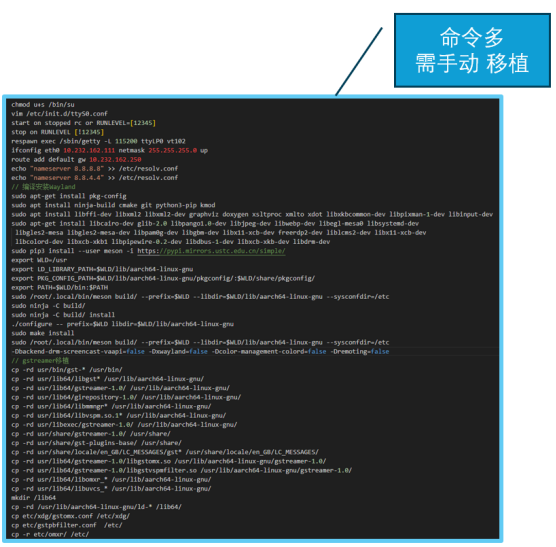

圖1 手動移植所需命令（部分）

自動化工具方案概覽

為解決上述問題，我們開發了面向RZ/G2L平臺的Ubuntu系統自動化配置工具。該方案集成自動腳本鏈與圖形界面，提供一鍵式系統環境部署能力，大幅降低配置難度與時間成本。

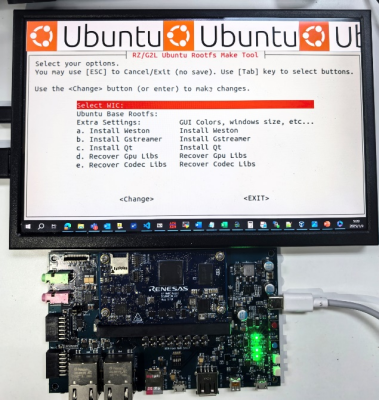

圖2 工具主界面預覽

工具流程概覽

整個工具流程分為三個階段：

1用戶交互階段

鏡像選擇：通過GUI/Zenity選擇.wic鏡像或根文件系統目錄；

系統配置：自動拉取Ubuntu Rootfs（默認20.04），并預置核心配置文件：

01-network-manager-all.yaml：網絡管理器配置

sources.list：APT軟件源配置

2自動化處理階段

鏡像掛載：

使用losetup創建虛擬設備；

利用mount綁定分區；

庫部署與依賴管理（模塊化腳本）：

驅動恢復與優化：

recoverGpuLibs.sh：恢復GPU庫；

recoverCodecLibs.sh：恢復編解碼庫；

異常處理機制：

文件鎖防并發；

網絡中斷自動重試；

權限不足自動提權。

3系統輸出階段

安全卸載鏡像與資源釋放；

自動生成Ubuntu啟動鏡像。

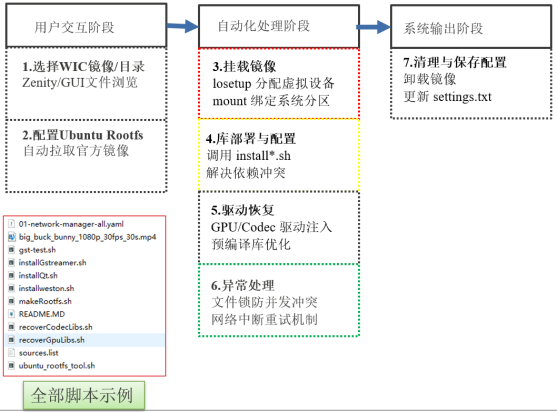

圖3 自動腳本工作流程圖

三步搞定Ubuntu系統移植流程

第一步：選擇鏡像&配置系統

選擇鏡像文件（.wic或已掛載路徑）

自動拉取Ubuntu 20.04 Rootfs或手動導入已有系統

自動添加網絡管理、軟件源等配置文件

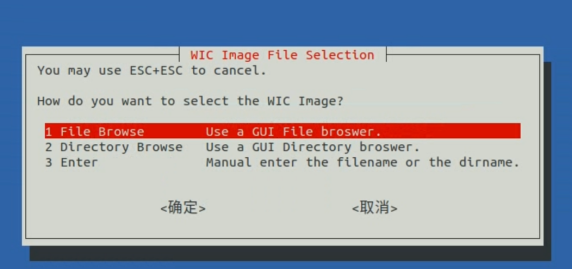

圖4 選擇WIC文件

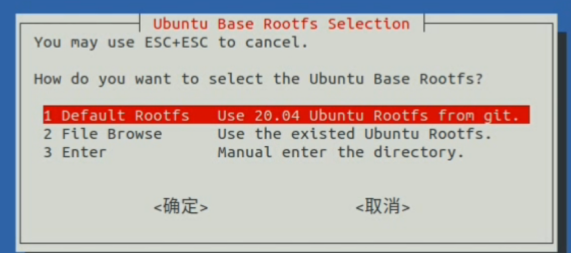

圖5 選擇Ubuntu根文件系統

第二步：腳本自動處理

掛載分區，部署庫文件

調用多個模塊化腳本：

installGstreamer.sh：部署GStreamer

installQt.sh：部署Qt5.6.3

installweston.sh：部署Wayland窗口管理器

自動處理異常，如權限不足、網絡中斷等

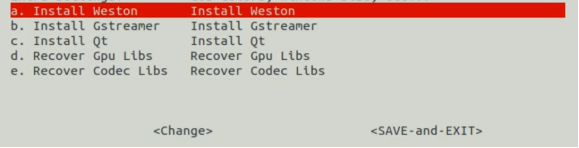

圖6 選擇移植內容

第三步：保存&導出系統

點擊“SAVE-and-EXIT”按鈕，工具將自動安全卸載鏡像，釋放資源，并輸出完成的Ubuntu系統。

測試驗證

經實際測試驗證，該自動化方案取得了顯著成效：系統配置時間從原來的2-3小時縮短至10-20分鐘，效率提升達88.98%；配置過程的人工干預需求降低95%以上。

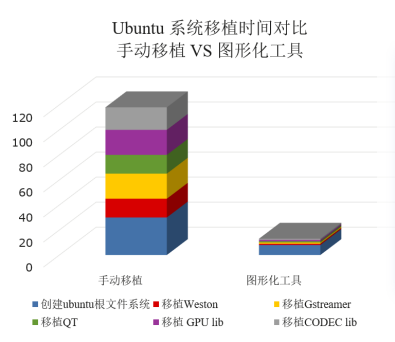

圖7 Ubuntu系統移植時間對比

總結

這款自動腳本工具，完美解決了傳統手動方式的各種痛點：

降低使用門檻，零基礎也能搞定

大幅節省時間，開發效率猛增

移植更穩定，系統更可靠
