Microchip Technology EV36W50A WFI32-IoT板是一款緊湊、獨立、簡單易用的電路板，設計用于開發物聯網應用。EV36W50A板采用WFI32E01PC高度集成的Wi-Fi? MCU模塊，支持智能Wi-Fi功能和高級MCU特性。此外，WFI32E01PC模塊還設有PCB天線和"rust&GO"硬件安全元件，其預配置為流行的云平臺。

數據手冊：*附件：Microchip Technology EV36W50A WFI32-IoT板數據手冊.pdf

特性

• 提供了一種將嵌入式應用連接到云物聯網平臺（如AWS和Azure）的簡單方式
• 包括PICkit板載4 (PKOB4) 調試器接口，無需外部硬件即可對WFI32E01PC模塊進行編程和調試
• 包括一個mikroBUS? Click?插頭，幫助用戶通過連接各種MikroElectronika mikroBUS? Click?適配器板來擴展功能。
• 僅需一根Micro USB電纜即可為電路板上電和編程

正面概覽

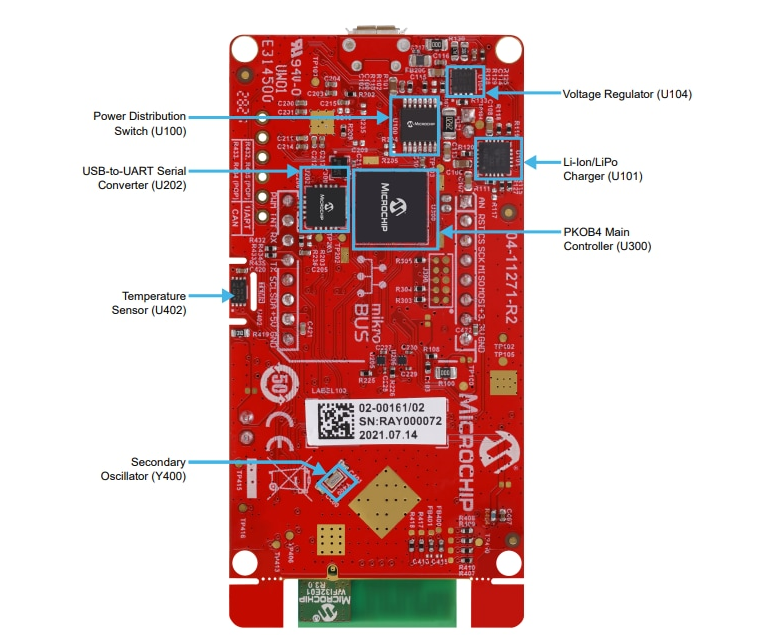

背面概覽

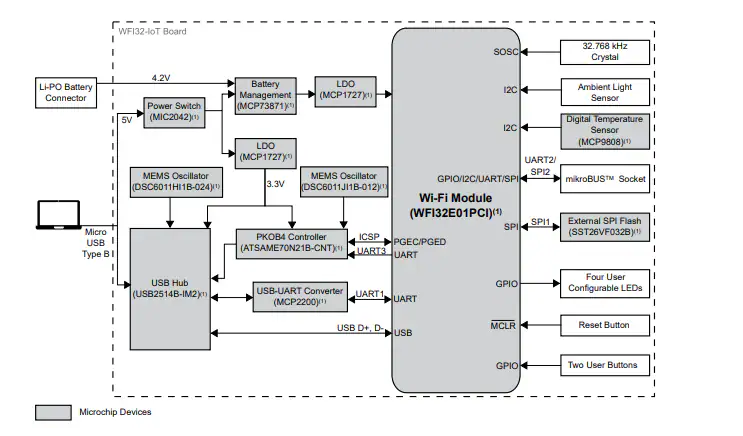

框圖

WFI32-IoT開發板技術解析與應用指南

一、WFI32-IoT開發板概述

Microchip Technology的EV36W50A（WFI32-IoT板）是一款緊湊型獨立開發板，專為物聯網應用設計，搭載了高度集成的WFI32E01PC Wi-Fi? MCU模塊。該模塊支持智能Wi-Fi功能和優質MCU特性，內置PCB天線和預配置到主流云平臺的Trust&GO硬件安全元件。

?核心特性?：

• 提供簡單方式將嵌入式應用連接到AWS、Azure等云IoT平臺
• 集成PICkit On-board 4 (PKOB4)調試器接口，無需外部硬件即可編程調試
• 配備mikroBUS? Click?擴展接口，支持功能擴展
• 僅需Micro USB電纜即可供電和編程

二、硬件架構詳解

2.1 主要功能模塊

1. ?WFI32E01PC模塊?：
   • 單芯片Wi-Fi解決方案，支持2.4GHz 802.11 b/g/n
   • 內置PIC32MZ1025W104 MCU，最高200MHz主頻
   • 集成硬件加密引擎和安全啟動功能
   • 板載PCB天線設計
2. ?傳感器與外設?：
   • MCP9808高精度數字溫度傳感器（±0.5°C）
   • OPT3001環境光傳感器
   • 32Mbit SPI閃存(SST26VF032B)
   • 4個用戶可配置LED
   • 2個用戶按鈕和1個復位按鈕
3. ?電源管理系統?：
   • 支持Micro USB和Li-Po電池雙電源輸入
   • MCP73871電池充電管理IC（最大充電電流100mA）
   • 兩個MCP1727 LDO穩壓器提供3.3V電源

2.2 接口資源

?mikroBUS擴展接口?提供：

• SPI（最高12.5MHz）
• I2C
• UART
• PWM
• 模擬和中斷線路
• 3.3V/5V電源

?調試接口?：

• 集成PKOB4調試器，支持：
  • 實時調試
  • 多種硬件/軟件斷點
  • 寄存器監控
  • 通過MPLAB X IDE進行固件升級

三、軟件開發環境

3.1 軟件要求

• MPLAB X IDE v5.50或更高版本
• MPLAB XC32編譯器v2.40或更高版本
• Harmony v3軟件框架
• GitHub提供的OOB演示代碼

3.2 開發流程

1. ?環境搭建?：
   • 安裝MPLAB X IDE和XC32編譯器
   • 從GitHub獲取WFI32-IoT板支持包
2. ?示例項目?：
   • 開箱即用(OOB)演示：
     • 預裝固件支持快速連接AWS云
     • 演示溫度/光線傳感器數據上傳
     • 提供Web界面控制功能
3. ?自定義開發?：
   • 基于Harmony v3框架構建應用
   • 利用提供的軟件庫簡化開發
   • 支持Microchip Trust Platform安全配置

四、典型應用場景

4.1 工業物聯網監測

• 利用板載溫度傳感器監控設備溫度
• 通過Wi-Fi將數據實時上傳至云平臺
• 異常溫度閾值報警功能

4.2 智能家居控制

• 通過光傳感器實現自動亮度調節
• 連接家庭Wi-Fi網絡
• 與云平臺集成實現遠程控制

4.3 資產追蹤系統

• 低功耗設計適合電池供電
• 安全連接至云服務
• 集成第三方Click板擴展GPS功能

五、設計注意事項

1. ?天線設計?：
   • 使用板載PCB天線時需保持8cm以上人體距離
   • 避免金屬外殼導致的信號衰減
2. ?電源管理?：
   • USB供電時最大電流限制為500mA
   • 建議電池容量≥400mAh
3. ?熱設計?：
   • 高溫環境下考慮散熱措施
   • 避免陽光直射導致溫度傳感器讀數偏差
4. ?安全認證?：
   • 模塊已通過FCC/CE/RCM認證
   • 最終產品仍需進行相關認證測試
