在使用西門子S1200PLC，所使用的軟件是博途軟件，在這個軟件里運用了塊的概念。比如我們常見的組織塊(OB)、函數塊(FB)、數據塊(DB)以及函數FC等。今天我們來具體交流一下這個函數塊(FB)的具體使用方法。

一般來說在博途軟件中的函數塊(FB)屬于我們自己編寫的塊，它類似一種“帶內存”的塊。下面我們用一個比較常見的三相電機正反轉控制電路作為案例引領，共同看一下用函數塊實現三相電機正反轉控制。

第一步是添加新塊

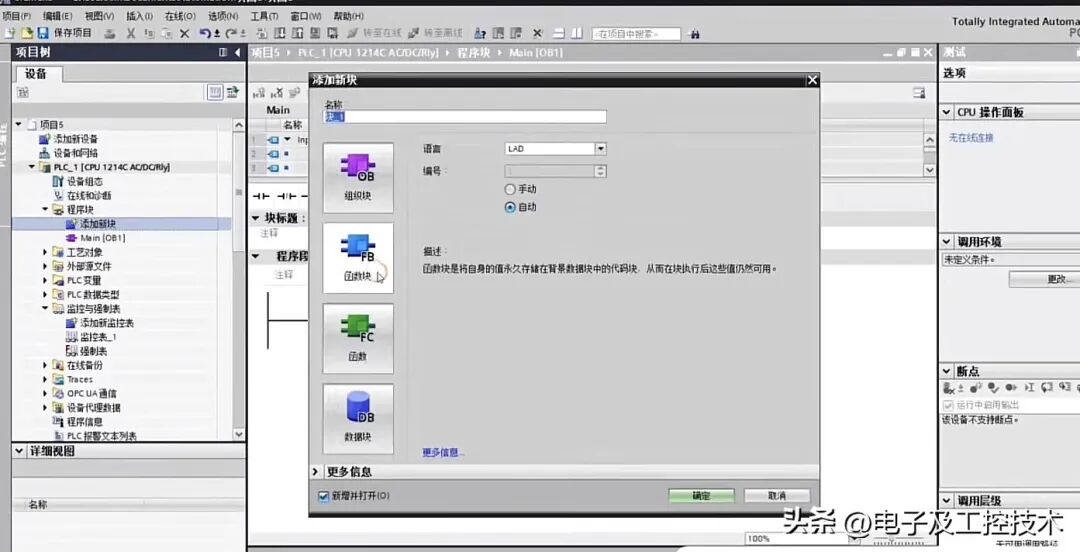

我們先建一個新項目，起名為“三相電機正反轉控制”，在項目視圖的“項目樹”中，選中并單擊“新添加的設備“程序塊“添加新塊”，在彈出的“添加新塊”界面中選中添加”函數塊(FB)“。然后把”函數塊(FB)“的名稱改為”正反轉塊“，確認。

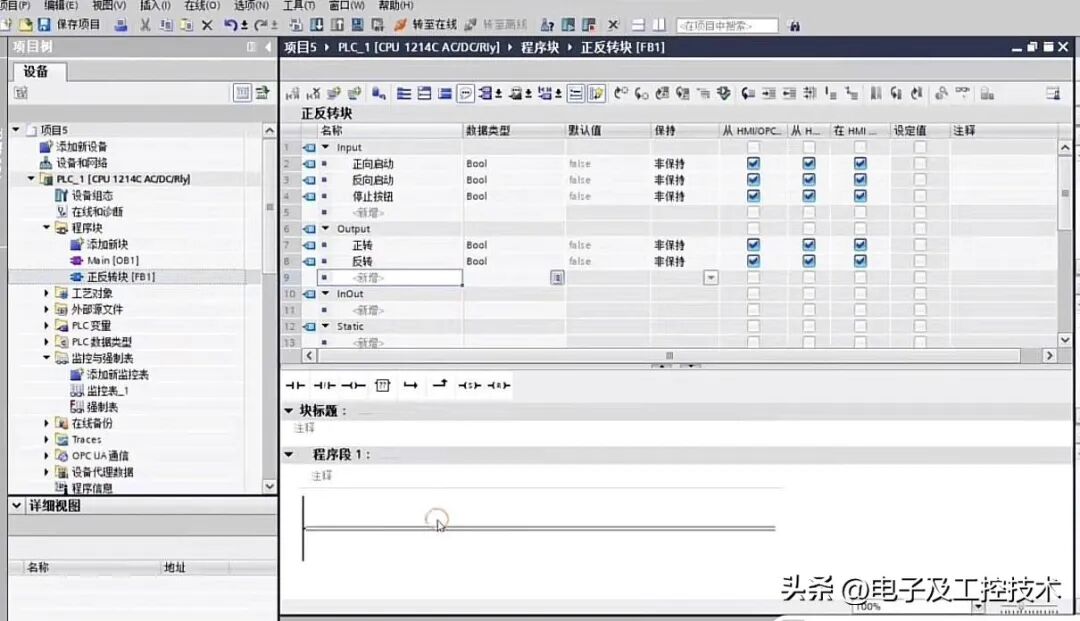

在塊接口處”Input“中新建三個變量，分別輸入”正轉啟動“、”反轉啟動“、”停止“;在”output“中新建兩個變量，分別輸入”正轉控制“、”反轉控制“，輸入時注意變量的類型。

在FB1的程序編輯區編寫程序

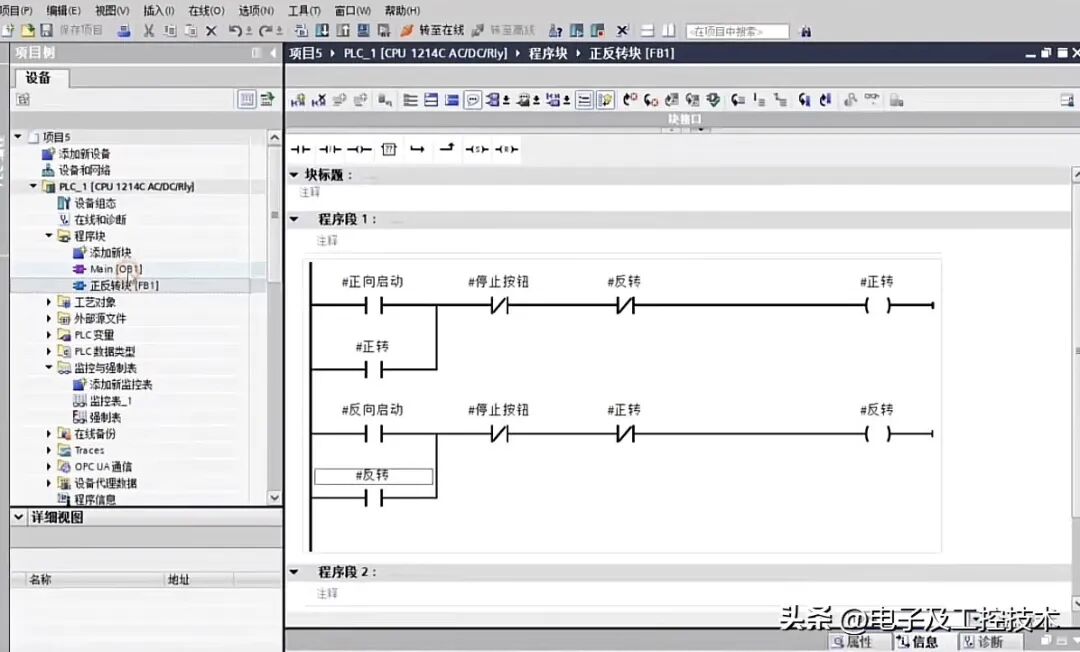

先寫正轉啟動程序，把”正轉啟動“、”反轉啟動“、”停止“、”正轉控制“、”反轉控制“等變量名拖到正轉啟動程序相應的位置;寫反轉啟動程序也是類似操作。

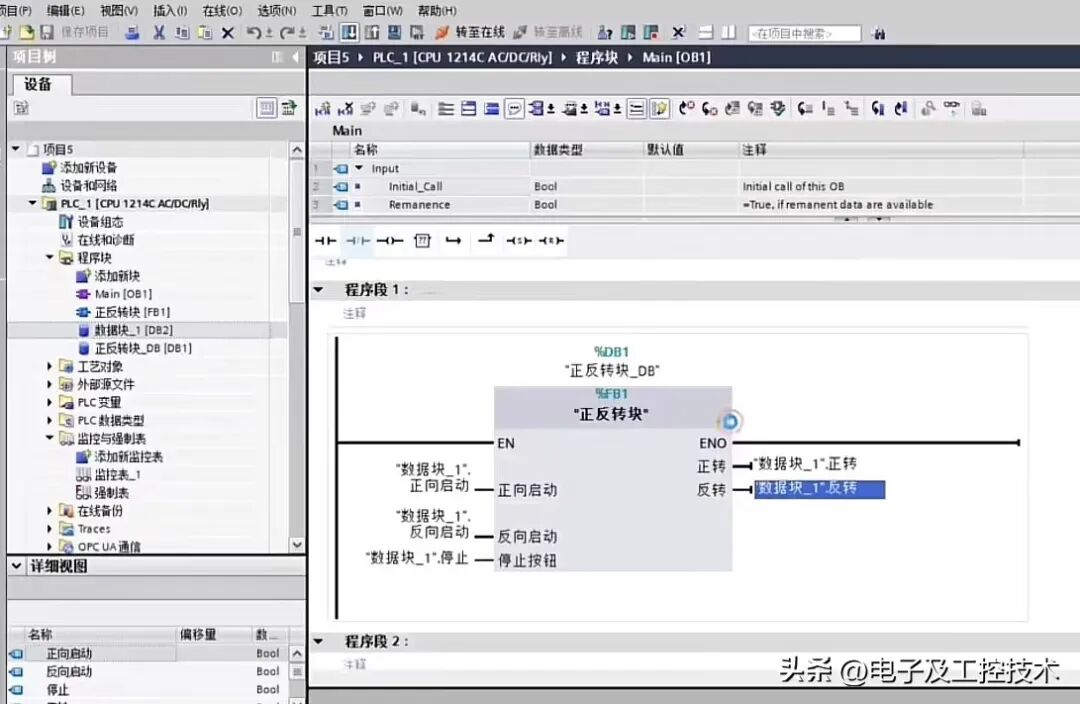

然后在項目視圖的項目樹中，雙擊"Main[OB1]"打開主程序，把剛才編寫好的正反轉塊FB1拖拽到"Main[OB1]"塊中，點擊確認。

創建一個DB數據塊

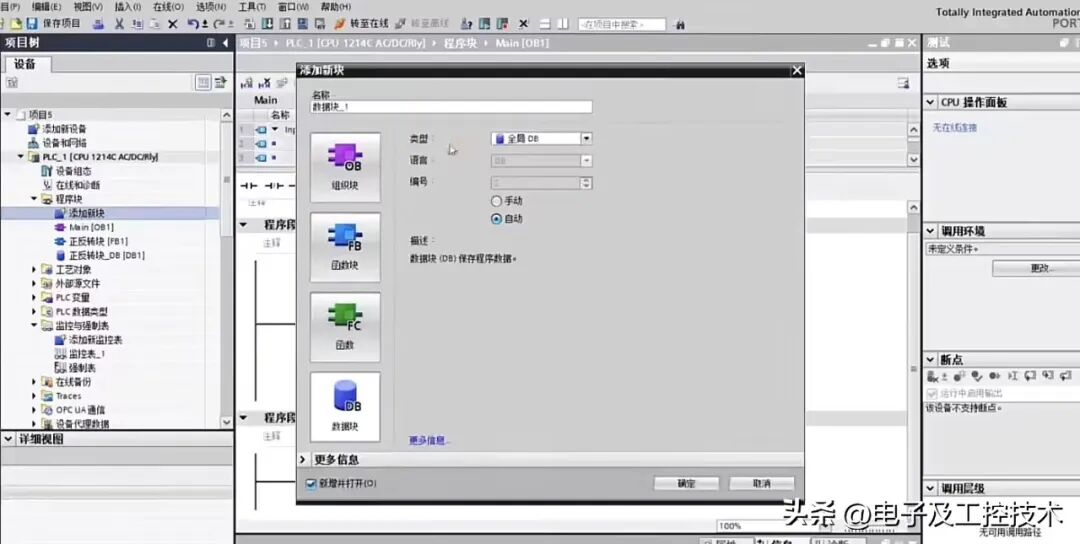

再點擊“添加新塊”，選擇”DB數據塊“，確定，同樣把要用的變量名寫進去，也要注意數據類型。最后把”正轉啟動“、”反轉啟動“、”停止“、”正轉控制“、”反轉控制“等變量名拖到FB塊相應的位置。

最后把整個項目下載到PLC中，就可以實現三相電機正反轉控制了。
