引言

在音頻功率放大、工業控制和電源管理等電子系統里，對功率放大器的設計需要多方平衡，既要覆蓋足夠的帶寬范圍，又要保證在工作頻段內的增益穩定性。因此，對于MOS管的導通電阻、寄生參數和熱穩定性要求就很苛刻了。為此極限平衡要求的兩難困境，合科泰工程師優化設計出性能優異的功率MOS管。

一、傳統放大器的寬頻痛點

根據放大器理論，任何放大器的增益帶寬積都是一個近似常數，這意味著高增益時可用帶寬必然減小;反之如果需要寬帶寬就必須犧牲部分的增益。這種關系使得同時想要高增益和寬帶寬的限制極大。實際應用中往往采用多級放大電路以獲得增益，但是級數越多寄生參數累積也越多，導致高頻響應效果惡化。因此要滿足寬頻需求，就要解決寄生參數過大和導通損耗的問題。

二、高效功率MOS管HKTD15N10

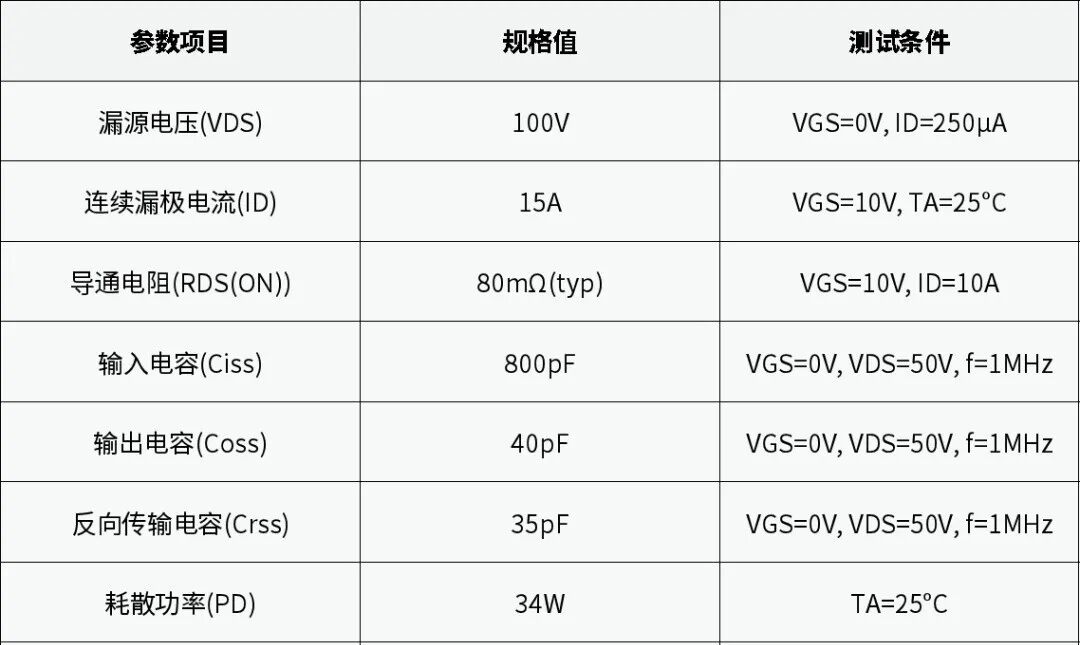

放大器設計中有一種關鍵技術叫負反饋技術，通過將放大器輸出信號的一部分返回到輸入端，與輸入的信號相減，這就是負反饋的基本原理。這項技術可以優化放大器性能，并且實現對其性能的精確控制。同時這樣的方式會降低總增益，其次還有相位失真的問題。面對放大器的寬頻痛點，合科泰研制的功率MOS管HKTD15N10，具有低導通電阻、低寄生電容的特性，輸入電容800pF、輸出電容40pF、反向傳輸電容35pF。實測此參數下放大器功率效率顯著提升，在音頻和中頻應用中表現優異。

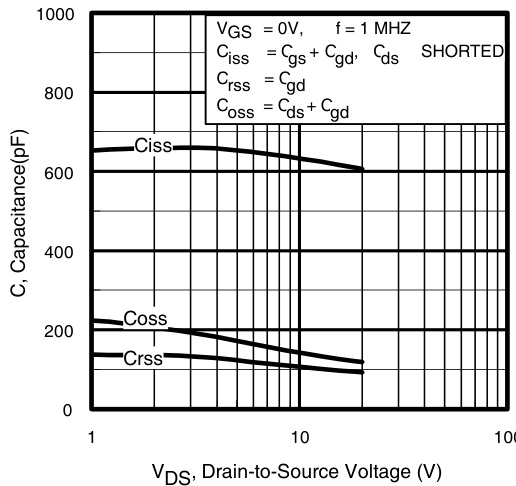

VGS=0V, f=1MHz

Ciss = Cgs + Cgd (ds SHORTED)

Crss = Cgd

Coss = Cds + Cgd

三、使用場景及實戰技巧

這款MOS管適用于對高效率和穩定性有要求的功率放大應用，比如音頻功率放大器、DC-DC轉換器功率級、電機驅動功率放大、工業控制設備的功率模塊和電源管理系統。用HKTD15N10做功率放大器，需要注意應用細節。

柵極驅動電壓建議選擇10-15V，以確保充分導通，降低導通電阻

驅動電阻建議選擇100歐到1000歐，電阻過小將導致過大的驅動電流，電阻過大會影響開關速度

電感元件建議優先選擇高Q值的繞線電感，可以提高效率并減少損耗

電路布局中功率回路的路徑要盡量短而寬，銅皮面積要足夠大，可減少寄生電感和電阻

建議在柵極和源極之間增加10-100nF的加速電容，改善開關特性

結語

合科泰作為國家級高新技術企業，從芯片設計到封裝優化，每一步都瞄準工程師的"實際痛點"。HKTD15N10不是"為參數而參數"的產品，而是真正能解決"功率效率低"問題的"實戰型"功率MOS管，我們不僅提供產品，還能為你提供免費的設計支持，合科泰的FAE和工程師隨時待命。
