在工業自動化領域，系統靈活性和維護性至關重要。本文將探討EtherCAT從站熱插拔技術，介紹其如何通過動態管理從站設備，提高系統的靈活性和維護性。

?EtherCAT熱插拔技術

EtherCAT是一種高性能的工業以太網通信協議，專為實時工業控制系統設計。熱插拔技術允許在不中斷主站與其他從站正常通信的情況下，動態添加或移除從站設備。這一技術在以下場景中具有重要應用價值：

• 系統動態擴展：當生產線需要增加新的設備（如傳感器、執行器等）時，無需停止整個系統，直接插入新從站即可完成擴展。
• 快速維護與更換：當某一從站設備出現故障時，可在不影響其他設備運行的情況下直接更換故障設備，縮短停機時間，減少生產損失。
• 柔性生產線配置：在需要頻繁調整生產流程的柔性制造系統中，熱插拔技術可快速重構從站網絡拓撲，適應不同的生產需求。

1. 技術實現從站熱插拔技術的實現涉及協議、硬件以及軟件層設計等多個層面的協同工作，以確保插拔過程中系統的穩定性和數據的完整性。具體來說：

• 協議層支持：在EtherCAT總線協議中，主站對從站狀態的實時檢測和協議棧的靈活處理是實現熱插拔的關鍵。當從站設備被插入或移除時，主站能夠自動檢測到這一變化，并相應地調整數據傳輸路徑。
• 數據同步：在從站熱插拔過程中，主站通過對數據幀的檢測，自動切換數據傳輸?shù)穆窂?，確保其他從站的數據通訊不受影響。
• 硬件支持：EtherCAT從站控制器（ESC）提供了環回通信機制，當移除一個相鄰站點時，該站點對應的端口會自動關閉，網絡的剩余部分繼續正常運行。
• 軟件支持：通過開發鏈路冗余的EtherCAT主站驅動程序，對常規EtherCAT主站驅動進行了改進，加入了鏈路冗余機制，使得上層應用程序無需直接處理冗余信息和操作。

2. 優勢EtherCAT熱插拔技術的優勢主要體現在以下幾個方面：

• 高靈活性：系統可以在運行中動態添加或移除從站設備，無需停機。
• 高可靠性：即使在設備故障或網絡中斷的情況下，系統也能保持穩定運行。
• 快速維護：故障設備可以快速更換，減少停機時間。
• 適應性強：適用于多種工業自動化場景，包括柔性生產線和大規模生產。

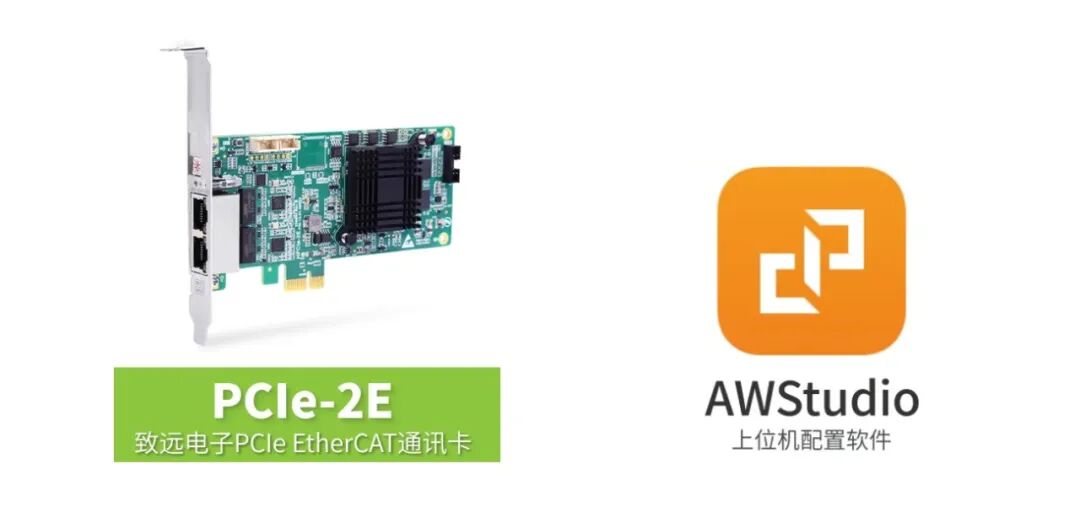

?致遠電子的PCIe-2E+AWStudio解決方案

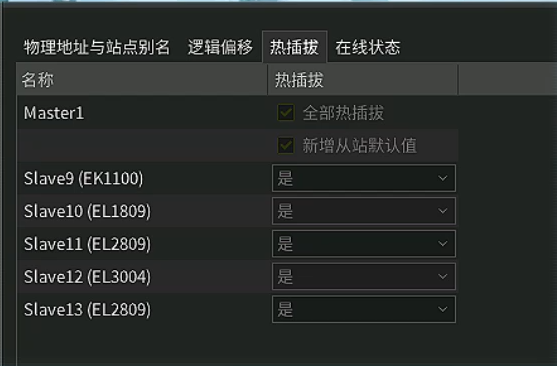

在眾多的從站管理解決方案中，ZLG致遠電子推出的PCIe-2E搭配上位機軟件AWStudio脫穎而出。這套強大的組合，以其簡單靈活的配置和管理方式，為用戶帶來了前所未有的便捷體驗。通過AWStudio界面，用戶可以輕松進入從站管理界面，這里涵蓋了熱插拔、邏輯偏移、在線狀態等眾多實用功能。在熱插拔界面中，用戶只需選中需要管理的從站，然后選擇是否開啟熱插拔功能。這一簡單的操作，就能確保在添加或移除從站設備時，整個EtherCAT系統的通信不受任何影響，從而保障了系統的穩定性和可靠性。AWStudio的強大之處在于，它僅需兩步操作，就能讓用戶輕松管理從站設備。1. 進入從站管理界面：打開AWStudio，進入從站管理界面。2. 配置熱插拔功能：選中需要管理的從站，開啟或關閉熱插拔功能。

?總結

總的來說，EtherCAT的熱插拔管理技術，不僅為工業自動化系統的高效運行提供了有力支持，更為系統的擴展和維護帶來了極大的便利。它無疑是現代工業自動化領域中不可或缺的一項先進技術，為推動工業自動化的發展做出了重要貢獻。通過ZLG致遠電子的PCIe-2E和AWStudio軟件，用戶可以輕松實現從站的熱插拔管理，從而顯著提升系統的靈活性和維護性。
