DRV870x-Q1 器件是小型單 H 橋柵極驅動器，使用四個外部 N 溝道 MOSFET，旨在驅動雙向有刷直流電機。

PH/EN、獨立 H 橋或 PWM 接口允許與控制器電路進行簡單接口。內部檢測放大器提供可調節電流控制。集成電荷泵支持 100% 占空比，可用于驅動外部反向電池開關。
*附件：drv8703-q1.pdf

獨立半橋模式允許共享半橋，以經濟高效的方式按順序控制多個直流電機。柵極驅動器包括使用固定關斷時間 PWM 電流斬波來調節繞組電流的電路。

DRV870x-Q1 器件采用智能柵極驅動技術，無需任何外部柵極組件（電阻和齊納二極管），同時保護外部 FET。智能柵極驅動架構優化死區時間以避免任何擊穿情況，通過可編程壓擺率控制靈活地減少電磁干擾 （EMI），并防止任何柵極短路情況。此外，還包括主動和無源下拉功能，以防止任何 dv/dt 柵極導通。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度
• 功能安全功能
  • 可用于幫助 DRV8702-Q1DRV8703-Q1 功能安全系統設計的文檔
• 單 H 橋柵極驅動器
  • 驅動四個外部 N 溝道 MOSFET
  • 支持 100% PWM 占空比
• 5.5 至 45V 工作電源電壓范圍
• 三個控制界面選項
  • PH/EN、獨立 H 橋和 PWM
• 用于配置的串行接口 （DRV8703-Q1）
• 智能門驅動架構
  • 可調壓擺率控制
• 獨立控制每個 H 橋
• 支持 1.8V、3.3V 和 5V 邏輯輸入
• 電流分流放大器
• 集成PWM電流調節
• 低功耗睡眠模式
• 保護功能
  • 電源欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV） 鎖定
  • 過流保護 （OCP）
  • 柵極驅動器故障 （GDF）
  • 熱關斷 （TSD）
  • 看門狗定時器 （DRV8703-Q1）
  • 故障條件輸出 （nFAULT）

參數

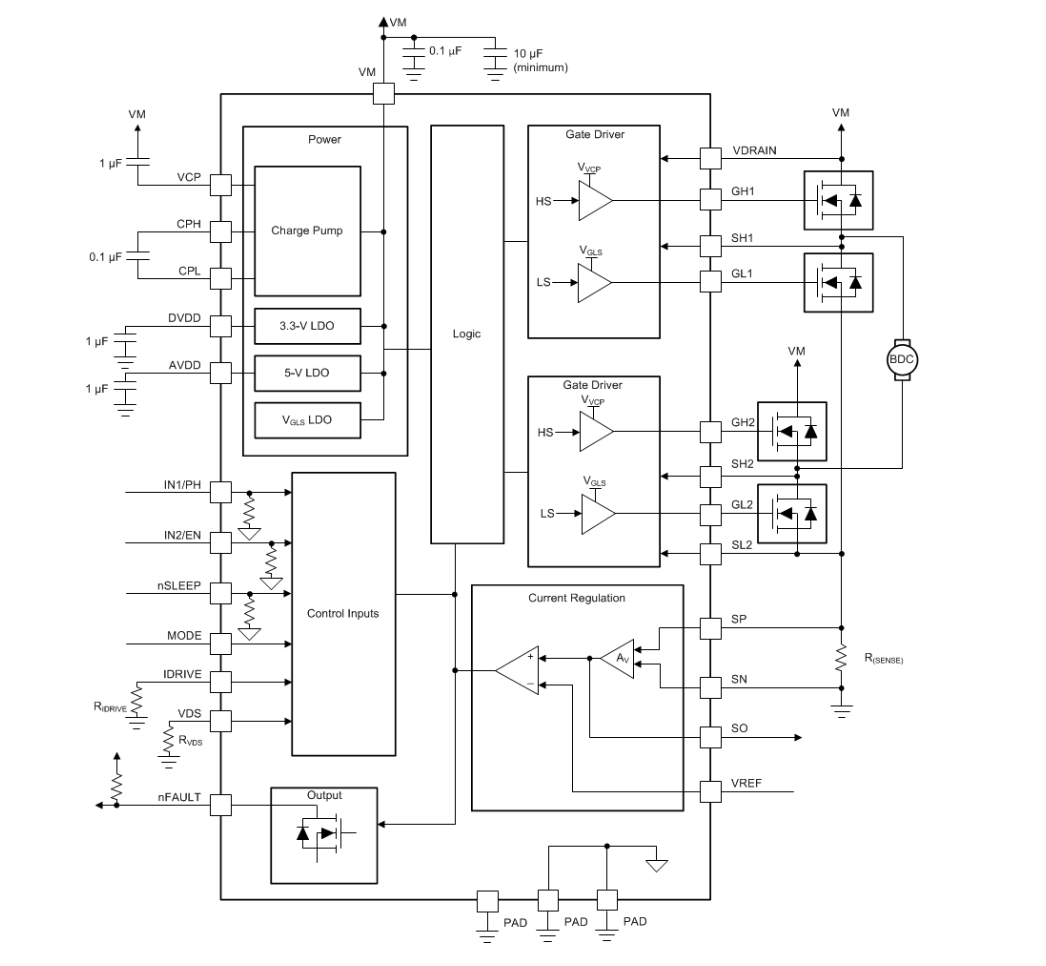

方框圖

?1. 核心特性?

• ?汽車級認證?
  • AEC-Q100 Grade 1認證（-40°C至+125°C工作溫度）
  • 符合HBM ESD Level 2和CDM ESD Level C4B標準
• ?驅動能力?
  • 單H橋架構，驅動4個外部N溝道MOSFET
  • 支持5.5-45V寬電壓輸入，100% PWM占空比
  • 可調柵極驅動電流（通過IDRIVE引腳或SPI配置）
• ?控制接口?
  • 支持PH/EN、獨立H橋和PWM三種控制模式
  • DRV8703-Q1支持SPI配置（寄存器編程）
• ?保護功能?
  • 欠壓鎖定（UVLO）、電荷泵欠壓（CPUV）
  • 過流保護（OCP）、柵極驅動故障（GDF）
  • 熱關斷（TSD）、看門狗定時器（DRV8703-Q1）

?2. 關鍵參數?

?3. 技術亮點?

• ?智能柵極驅動技術?
  • 集成死區時間控制（120-960ns可調）
  • 可編程柵極驅動強度優化EMI
• ?電流調節?
  • 固定關斷時間PWM電流斬波（25-200μs可調）
  • 集成電流檢測放大器（支持采樣保持模式）
• ?全集成保護?
  • 支持VDS監測和SP引腳過流雙保護機制
  • 故障輸出引腳（nFAULT）支持自動恢復

?4. 典型應用?

1. ?汽車執行器驅動?
   • 電動車窗、天窗、座椅調節等
2. ?繼電器替代?
   • 通過外部MOSFET驅動單向有刷直流電機
3. ?布局建議?
   • VM引腳需并聯0.1μF陶瓷電容+10μF電解電容
   • 柵極走線寬度≥0.3mm以降低寄生電感

? 5. 版本更新（SLVSDR9E） ?

• ?新增功能?
  • DRV8703-Q1增加看門狗定時器配置位（WD_DLY）
• ?優化項?
  • 修訂VREF電壓描述，更新電流斬波公式
  • 改進OCP閾值電壓曲線（VDS從0.86V調整為0.96V）

?文檔版本?：SLVSDR9E（2021年1月修訂）
?適用場景?：汽車12V/24V系統執行器控制、電機驅動及繼電器替代應用。
