在電子制造與品質控制領域，表面貼裝技術元器件的焊接可靠性直接決定了最終產品的性能與壽命。其中，電容、電阻等無源元件作為電路板上的“基石”，其焊點強度是評估組裝工藝優劣的關鍵指標之一。如何精準、量化地評估這些微型元件的焊接質量？推力測試（或稱剪切測試）提供了科學的解決方案。

作為專業的力學測試系統提供商，科準測控將結合行業標準與實踐經驗，為您系統介紹電容電阻推力測試的全貌，幫助您有效提升產品良率與可靠性。

一、測試原理

推力測試的基本原理是模擬元件在后續加工（如分板、插件）或使用過程中可能受到的機械應力，通過測量將其從印制電路板焊盤上推離所需的最大力值，來定量評估焊點的機械強度。

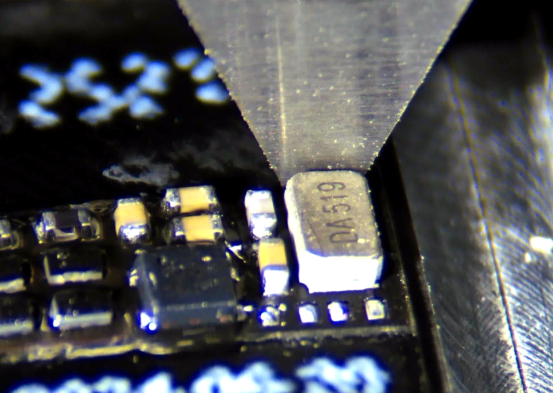

測試時，一個特定尺寸和形狀的推刀（或剪切工具）以恒定的速度水平移動，抵住被測元件的一端，并持續施加推力，直至焊點發生失效。測試機實時記錄整個過程中的力值變化，所捕獲的最大峰值力即為該元件的推力強度。通過分析力值曲線和失效模式（如焊料內部斷裂、焊盤剝離、元件本體損壞等），可以進一步判斷焊接工藝的薄弱環節。

二、測試標準

IPC-J-STD-002: 《元件引線、端子、焊片、導線和導管的可焊性測試》

IPC-9701: 《表面貼裝焊接連接的性能測試方法與鑒定要求》

JESD22-B117: 《表面貼裝元件焊接剪切測試》

企業/客戶內部標準:

許多制造商會根據自身產品的特定要求（如應用于汽車電子、航空航天等高可靠性領域），制定更為嚴格的內控標準。

注意：具體的合格力值標準需根據元件的尺寸、封裝類型、焊盤設計以及所遵循的標準或客戶要求來確定。

三、測試儀器

1、Alpha W260推拉力測試機

儀器特點：

高精度力值傳感：配備高分辨率傳感器，力值測量精確，確保數據可靠。

寬范圍測試能力：測試力程覆蓋廣，既能測試微小的0201封裝電阻，也能應對較大的鋁電解電容。

高穩定性與重復性：精密的機械結構和運動控制系統，保證測試過程平穩，結果重復性高。

人性化操作軟件：直觀的圖形化操作界面，可輕松設置測試參數（如測試速度、行程、上下限等），并自動生成測試報告。

靈活的工具配置：提供多種規格的推刀及夾具，以適應不同尺寸和形狀的元件。

數據追溯性強：完整記錄測試過程中的力-位移曲線，便于后續進行失效分析。

四、測試流程

1、樣品準備

將已完成焊接的PCBA樣品牢固地固定在測試機的夾具平臺上，確保待測元件位置水平且穩定。

2、工具選擇與安裝

根據被測元件的尺寸和類型，選擇合適的推刀。推刀的寬度通常應略小于元件寬度，且高度需確保能有效接觸元件側面而不碰到PCB。

3、參數設置

在測試軟件中設置關鍵參數：

測試速度：通常設置在1~10 mm/min范圍內（具體依據標準或內部規范）。

測試行程：設置足夠的推進距離以確保元件被完全推離。

觸發力：設置一個較小的初始接觸力，用于啟動測試和數據記錄。

力值上下限：設定合格力值范圍，用于自動判斷結果。

4、對位與測試

通過手動控制器或軟件控制，將推刀精確移動至被測元件的一端，確保推刀與元件側面垂直并對中。

啟動測試程序，推刀將按設定速度勻速推進，直至焊點失效，設備自動記錄最大推力值并停止。

5、結果記錄與分析

軟件自動記錄并顯示最大推力值（單位：牛頓N或千克力kgf）。

觀察并記錄失效模式（如焊點剪切、焊盤翹起、元件破裂等）。

保存力-位移曲線，以供深入分析。

6、測試完成

移開推刀，取下測試完畢的樣品，進行下一位置的測試或清理現場。

以上就是小編介紹的有關于電容電阻推力測試的相關內容了，希望可以給大家?guī)韼椭Ｈ绻€對推拉力測試機怎么使用視頻和圖解，使用步驟及注意事項、作業指導書，原理、怎么校準和使用方法視頻，推拉力測試儀操作規范、使用方法和測試視頻，焊接強度測試儀使用方法和鍵合拉力測試儀等問題感興趣，歡迎關注我們，也可以給我們私信和留言?！究茰?zhǔn)測控】小編將持續為大家分享推拉力測試機在鋰電池電阻、晶圓、硅晶片、IC半導體、BGA元件焊點、ALMP封裝、微電子封裝、LED封裝、TO封裝等領域應用中可能遇到的問題及解決方案。
