導 讀
"駿曄科技DL-P1070-AM低功耗SoC雙模（BLE 5.3 + 2.4G）藍牙模塊是基于國產磐啟微PAN1070芯片打造的中高端射頻性能的模組，簡稱“PAN1070藍牙模塊”。其主從一體、超低功耗、藍牙Mesh、遠距離、高靈敏度等射頻技術優勢專為應對海量無線設備互聯挑戰而優化。本模塊上市至今已成功落地多個行業項目，例如：智能家居、智能穿戴設備、工業物聯網、無線抄表及共享設備等。下面介紹一下PAN1070藍牙模塊在氣體檢測儀行業中應用方案。"

氣體檢測報警儀分類：
分為家庭用氣體檢測報警儀和工業用氣體檢測報警儀。
家庭用氣體檢測報警儀主要是檢測甲醛濃度、煤氣泄露、天然氣等可燃氣體的泄露等。
工業用氣體檢測報警儀則是檢測氨氣、二氧化氮等工業有害有毒氣體。
PAN1070藍牙模塊在氣體檢測報警儀中的作用是使氣體檢測數據可以通過藍牙技術傳輸?shù)?a target="_blank">智能手機、平板電腦等移動設備上，實現遠程監測與管理。工作人員無需親臨現場，便能隨時隨地監測氣體濃度和環境安全情況，及時采取必要的措施，確保工作場所的安全。當環境中可燃或有毒氣體泄露，氣體報警器檢測到氣體濃度達到爆炸或中毒報警器設置的臨界點時，氣體檢測報警儀就會發出報警信號及上傳報警數據，以提醒工作采取安全措施，并驅動排風、切斷、噴淋系統，防止發生爆炸、火災、中毒事故，從而保障安全生產。

藍牙模塊在氣體檢測儀中，已經從一個“錦上添花”的功能逐漸演變?yōu)樘嵘踩?、效率和智能化的核心組件。目前，藍牙模塊主要功能為無線數據傳輸與設備控制，并正向更集成化、智能化和安全性的方向發展。氣體檢測儀通過藍牙與智能手機/平板/主控等無線連接，簡化安裝與維護。實時監控工業環境，支持可燃和有毒氣體檢測，搭配智能應用輕松生成報告，提升安全效率。

氣體檢測儀的系統框圖

主要是由主控MCU，無線通訊模塊（NB/4G模塊+藍牙模塊）、
氣體檢測傳感器、RTC模塊、溫濕度傳感器等組成。
針對藍牙模塊部分，推薦選用DreamLNK（駿曄科技）PAN1070系列藍牙模塊具備以下優勢：
1、超低功耗：深度休眠電流，助力設備長效續航。
接收電流：2.5mA，發射模式：8mA@0dBm，待機模式：0.3uA，休眠電流 5uA。一秒廣播和掃描一次，每次遍歷37、38、39三個信道，平均功耗約為13uA
2、藍牙Mesh：設備支持開發Mesh 自組網功能，支持大規模組網，SigMesh 特別提高了構建大范圍網絡覆蓋的通信效能。
3、主從一體，多連接：主從一體模式、主機模式、從機模式、多主多從。
4、高射頻性能：接收靈敏度高達-99dBm，發射功率高可達9dBm，工作溫度：-40 ~ 85℃，世界通用ISM頻段2.400 ~ 2.483GHz，工作電壓：1.8~3.6V，確保在不同的環境中實現穩定可靠的藍牙連接。
5、穩定遠距離：BLE5.3協議+2.4G，100米增強傳輸，復雜環境抗干擾。

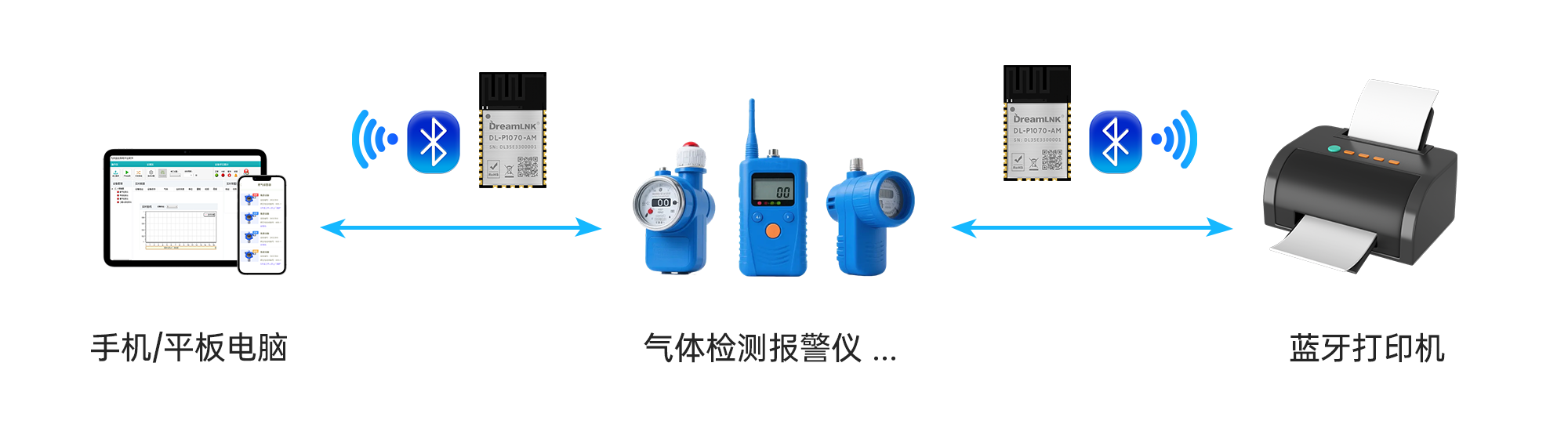

產品構成及工作流程：

1、氣體檢測儀中的 主從一體 PAN1070藍牙模塊；
2、氣體檢測儀中的MCU串口與PAN1070藍牙模塊串口連接；
3、移動設備上APP或者小程序通過藍牙連接氣體檢測儀；
移動端APP監控：檢測人員可以在智能手機或平板電腦上安裝專用APP，實時查看檢測儀的讀數（如氣體濃度、電池電量、報警狀態等）。這意味著人員可以遠離危險區域進行監控，顯著提升安全性。遠程設置：通過APP，用戶可以遠程修改檢測儀的報警閾值、采樣間隔、工作模式等參數，無需連接電腦或手動在儀器上復雜操作。多設備集中監控：在一個工作區域，一個管理員可以通過一個終端（手機或平板）同時監控多個工人身上的藍牙氣體檢測儀數據，實現組網監控，確保整個團隊的安全。
3. 數據自動記錄與云端同步
自動記錄：檢測儀在工作時，可以通過藍牙持續地將讀數、報警事件、GPS位置等信息自動同步到手機APP中。無縫上傳云端：手機APP在獲取數據后，可以借助移動網絡或Wi-Fi，將這些數據自動上傳到云平臺或企業的安全管理系統。
這實現了：
電子化報告：自動生成合規的檢測報告、工作量統計、暴露水平分析等。
數據追溯：一旦發生事故，可以快速調取歷史數據，追溯事件原因和責任。
資產與管理：管理人員可以在辦公室實時了解所有設備的分布、狀態和使用情況。
4、電子校準記錄：APP或者小程序讀取數據，保存到移動設備或者上傳到云端服務器進行保存與持續跟蹤分析。自動記錄校準日期、氣體濃度、結果等數據，生成電子校準記錄。
記錄：配合便攜藍牙打印機代替手工抄寫記錄
5、也可存儲，打印，記錄數據，也可以形成紙質記錄：
①氣體檢測儀配合主從一體藍牙模塊PAN1070，做為主端；
②氣體檢測儀通過PAN1070藍模塊搜索周邊藍牙打印機并且連接；
③氣體檢測儀MCU通過PAN1070藍牙模塊發送數據給到藍牙打印機打印并記錄。
6. 報警聯動與人員安全
遠程報警：當某個工人的檢測儀發出本地聲光報警時，報警信號會通過藍牙立即發送到管理員的監控終端上，使后方團隊能第一時間知曉險情并啟動應急預案。
SOS求救功能：許多智能檢測儀還配備了SOS按鈕，人員在遇險時可通過藍牙向監控中心發送求救信號和位置信息。
6. 其他增值功能
儀器自檢：通過藍牙觸發設備自檢程序，檢查傳感器和硬件狀態。
固件無線升級：制造商可以通過發布更新包，用戶通過APP即可為檢測儀升級固件，修復漏洞或增加新功能，無需返廠。

DL-P1070-AM藍牙模塊為氣體檢測儀帶來了連接性、智能化和數字化的革命。它已經從單純的數據傳輸工具，演變?yōu)樘嵘藛T安全水平、優化工作流程、實現高效管理的關鍵樞紐。標準化與互操作性，隨著行業的發展，基于藍牙通信的標準化數據協議將越來越重要。這將使不同品牌的氣體檢測儀、APP和管理平臺能夠實現互聯互通，用戶擁有更大的選擇自由，促進整個行業的良性競爭和創新。連接會更穩定、功耗會更低、配對會更快捷。用戶體驗的提升將促使藍牙功能成為氣體檢測儀的標配，而非選配。
基于氣體檢測儀拓展更多無線儀器儀表產品如酒精儀、測距儀、萬用表、水表、電表、熱能表、燃氣表、供暖系統等。
